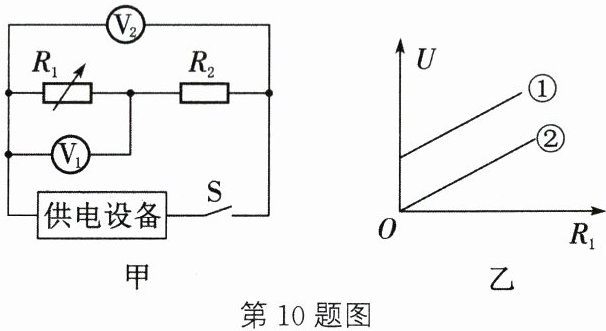

10 如图甲所示，$R_1$是电阻箱，$R_2$是定值电阻，闭合开关S，改变$R_1$的阻值，两电压表的示数与$R_1$的关系图像如图乙所示，已知图线①和②相互平行，则
（$\quad$）


A.①是$\mathrm{V}_1$示数和$R_1$的关系图线
B.供电设备两端的电压保持不变
C.电路中电流随$R_1$的增大而减小
D.电路中电流保持不变

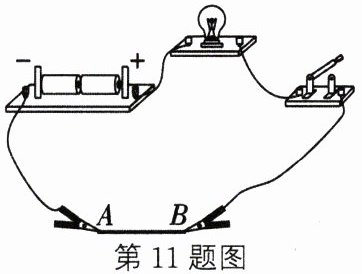

11 如图所示,用A、B两个金属夹子夹住一段铅笔芯,当闭合开关后,小灯泡发光,说明铅笔芯是(导体/绝缘体);固定夹子A,左右移动夹子B,小灯泡的亮度会随之变化,说明铅笔芯电阻大小跟有关。

12 某段金属丝两端的电压为6 V时，通过的电流为0.3 A；当该金属丝两端的电压降为4 V时，通过的电流为A；当该金属丝两端的电压降为0时，它的电阻为Ω。

13 一个小灯泡正常发光时的电阻为$20\ \Omega$,通过灯丝的电流为$0.2\ \mathrm{A}$,则该灯泡额定电压为$\_\_\_\_\_\_\ \mathrm{V}$,如果把它接在$1\ \mathrm{A}$的稳流电源上使其正常发光,那么应在电路上________(串联/并联)一个阻值为$\_\_\_\_\_\_\ \Omega$的电阻。

14 两个分别标有“5 Ω 1 A”和“10 Ω 0.6 A”字样的定值电阻，将它们串联起来使用时的总电阻为 Ω，电源电压最多为 V；若将它们并联，则干路电流最大是 A。

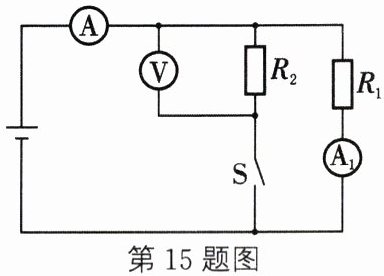

15 如图所示的电路中，$R_1=3\,\Omega,R_2=2\,\Omega$。闭合开关S，电流表A的示数________(变大/不变/变小)，电流表$\mathrm{A}_1$的示数________(变大/不变/变小)，电压表的示数与电流表A的示数变化之比等于$\_\_\_\_\_\_\,\Omega$。
