【分析】
要解决本题，需结合强磁体在铜管内匀速下落的物理过程，分析各物理量的变化规律：
1. 重力势能公式为$E_p=mgh$，磁体匀速下落时，离地高度$h$随时间$t$均匀减小（$h=H-vt$，$H$为初始离地高度），因此重力势能随时间线性减小。
2. 强磁体下落时，铜管会产生感应电流，机械能转化为电能，故机械能会减小。
3. 匀速下落时，运动路程随时间均匀增加，路程-时间图像应为倾斜上升的直线。

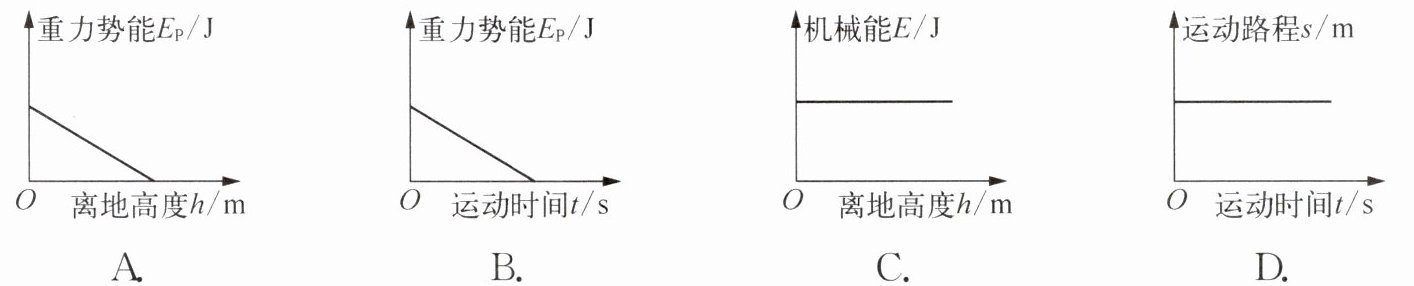

4. 逐一判断选项：
选项A：横坐标为离地高度$h$，根据$E_p=mgh$，$h$越大$E_p$应越大，但图像显示$h$增大时$E_p$减小，错误。
选项B：横坐标为时间$t$，重力势能随时间线性减小，符合推导结果，正确。
选项C：机械能应随下落减小，图像显示机械能不变，错误。
选项D：匀速下落时路程随时间均匀增加，图像显示路程不变，错误。
【解析】
强磁体在铜管内匀速下落，空气阻力忽略，铜管中产生感应电流，机械能转化为电能，因此机械能减小；重力势能$E_p=mgh$，匀速下落时，离地高度$h$随时间$t$均匀减小（$h=H-vt$），代入得$E_p=mg(H-vt)$，即重力势能随时间线性减小。
选项A：$E_p-h$图像中，$h$增大时$E_p$减小，与$E_p=mgh$的规律矛盾，错误。
选项B：$E_p-t$图像为倾斜下降直线，符合重力势能随时间线性减小的规律，正确。
选项C：机械能应减小，图像显示机械能不变，错误。
选项D：匀速下落时，路程随时间均匀增加，图像显示路程不变，错误。
【答案】
B
【知识点】
重力势能、机械能、电磁感应
【点评】
本题结合电磁感应现象分析物理量变化，需掌握重力势能与高度的关系、匀速运动的路程特点及机械能转化规律，是力学与电磁学结合的基础题，考查学生对物理规律的应用能力。
【难度系数】
0.5

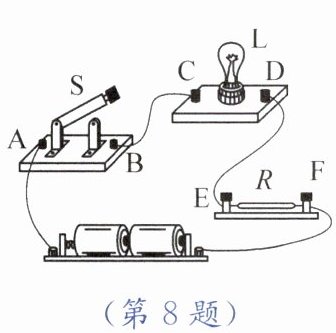

【分析】首先明确电路为电源、开关S、灯泡L、电阻R串联。闭合开关灯泡不亮，故障为断路或短路。根据电压表测量结果分析：U_FA=3V等于电源电压，说明F到电源正极、A到电源负极通路；U_FD=3V，说明F到电源正极、D到电源负极通路；U_AB=0说明开关S通路；U_BD=0说明B、D间无电压差，结合电路结构逐一排除选项即可。
【解析】电路为串联电路，电流路径：电源正极→F→R→E→D→灯泡L→C→B→开关S→A→电源负极。闭合开关灯不亮，故障为断路或短路：
1. U_FA=3V等于电源电压，说明电源正常，且F与电源正极连通、A与电源负极连通，无断路；
2. U_AB=0，说明A、B间无电压差，开关S通路，排除A选项（开关接触不良）；
3. 若灯泡L断路，则D点通过R接电源正极，B点接电源负极，U_BD应等于电源电压3V，与题意U_BD=0矛盾，排除B选项；
4. 若电阻R短路，电路通路，灯泡应发光，与“灯不亮”矛盾，排除D选项；
5. 若灯泡L短路，灯泡两端电压为0（符合U_BD=0），电路中R直接接电源，灯泡因短路不发光，此时U_FA=3V、U_FD=3V均符合测量结果，故故障为灯泡L短路。
【答案】C
【知识点】串联电路故障分析、电压表的使用
【点评】本题考查串联电路故障的判断，需结合电压表示数分析各点与电源两极的连通情况，通过排除法确定故障，关键是理解电压表有/无示数对应的电路状态。
【难度系数】0.5

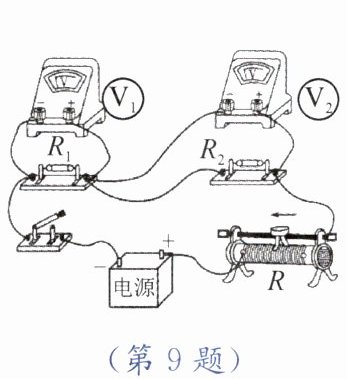

【分析】首先明确电路连接：$R_1$、$R_2$、滑动变阻器$R$串联，电压表$\mathrm{V}_1$测$R_1$两端电压，$\mathrm{V}_2$测$R_2$两端电压。当滑片向左滑动时，滑动变阻器接入电阻减小，总电阻变小，电路电流增大。结合欧姆定律和串联电路电压规律，分析各电表示数变化及电压变化量的关系。
【解析】1. 电路与电表测量对象：$R_1$、$R_2$、滑动变阻器$R$串联，$\mathrm{V}_1$测$R_1$电压，$\mathrm{V}_2$测$R_2$电压。
2. 电流变化：滑片左滑，滑动变阻器接入电阻减小，总电阻$R_{\mathrm{总}}$减小，电源电压$U_{\mathrm{总}}$不变，由$I=\frac{U_{\mathrm{总}}}{R_{\mathrm{总}}}$得电路电流$I$增大。
3. 电压表示数变化：定值电阻的电压$U_1=IR_1$、$U_2=IR_2$，因$I$增大，$R_1$、$R_2$不变，故$U_1$（$\mathrm{V}_1$示数）变大，$U_2$（$\mathrm{V}_2$示数）变大，排除A、C。
4. 电压变化量关系：$\Delta U_1=\Delta I · R_1$，$\Delta U_2=\Delta I · R_2$，已知$R_1＞R_2$，则$\Delta U_1＞\Delta U_2$，排除B。
5. 滑动变阻器电压变化量：总电压$U_{\mathrm{总}}=U_1+U_2+U_R$，故$\Delta U_3=|\Delta U_R|=\Delta U_1+\Delta U_2$，因此$\Delta U_1＜\Delta U_3$，结合$\mathrm{V}_2$示数变大，D正确。
【答案】D
【知识点】串联电路电压规律、欧姆定律应用、动态电路分析
【点评】本题为串联电路动态分析题，需明确电表测量对象，结合欧姆定律和电压关系推导变化量，是电路分析的基础题型。
【难度系数】0.5

【分析】

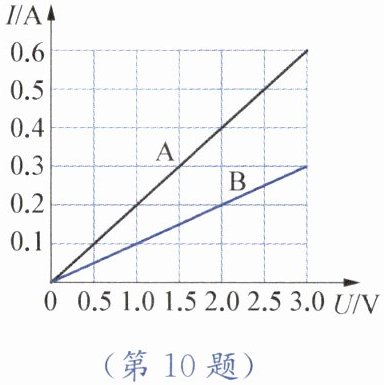

要解决这道题，需结合I-U图像的特点，利用欧姆定律计算电阻，再逐一分析各选项：首先，过原点的直线表示电流与电压成正比；其次，根据R=U/I计算A、B的电阻；再分析每个选项的描述是否正确，找出错误选项。
【解析】
1. 分析选项A：由图像可知，导体A的I-U图像是过原点的直线，说明通过导体A的电流与其两端电压成正比，A选项正确。
2. 分析选项B：根据欧姆定律R=U/I，取U=3V时，导体A的电流I_A=0.6A，则R_A=3V/0.6A=5Ω；导体B的电流I_B=0.3A，则R_B=3V/0.3A=10Ω，因此R_A ＜ R_B，选项B中“导体A的电阻大于导体B的电阻”的描述错误。
3. 分析选项C：由图像可知，当导体B两端电压为1V时，对应的电流为0.1A，C选项正确。
4. 分析选项D：A、B并联在3V电源上时，两端电压均为3V，由图像得I_A=0.6A，I_B=0.3A，干路电流I=I_A+I_B=0.6A+0.3A=0.9A，D选项正确。
综上，错误的选项是B。
【答案】
B
【知识点】
欧姆定律；I-U图像；并联电路电流规律
【点评】
本题结合I-U图像考查欧姆定律的应用，需要学生能从图像中提取有效数据，计算电阻、分析电流，同时掌握并联电路的电流特点，属于基础题型，需细心分析各选项。
【难度系数】
0.6

【分析】

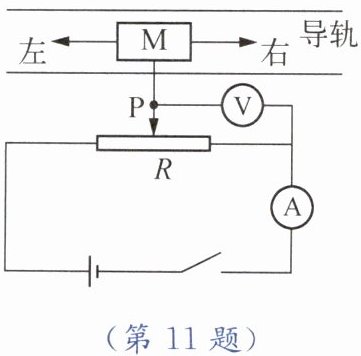

首先明确电路结构：电阻丝R全部接入电路，电流表测电路总电流，因此电路总电阻不变，电源电压恒定，故电流I为定值；电压表测量滑片P到电阻丝右端的电阻两端的电压。解题时先根据中点时的电压、电流算出对应电阻，再结合电阻与长度的关系，分析滑片移动时电压变化对应的移动距离，逐一判断选项。
【解析】
1. 计算电路电流与总电阻：
当滑片P在中点时，电压表示数U₁=2V，电流表示数I=0.2A，根据欧姆定律，中点对应的电阻R中=U₁/I=2V/0.2A=10Ω，因此电阻丝总电阻R总=2×R中=20Ω，故选项A（总电阻10Ω）错误。
由于电阻丝全部接入电路，总电阻不变，电源电压不变，所以电路电流始终为I=0.2A，保持恒定。
2. 分析选项B：
当电压表示数U₂=1.5V时，对应电阻R₂=U₂/I=1.5V/0.2A=7.5Ω，对应长度L₂=7.5Ω÷0.5Ω/cm=15cm。中点时P到右端的长度为总长度的一半，总长度L总=R总÷0.5Ω/cm=20Ω÷0.5Ω/cm=40cm，故中点时P到右端长度为20cm。现在L₂=15cm，比20cm小，说明滑片P向右移动了20cm-15cm=5cm，即物体M向右移动5cm，选项B错误。
3. 分析选项C：
当电压表示数U₃=3V时，对应电阻R₃=U₃/I=3V/0.2A=15Ω，对应长度L₃=15Ω÷0.5Ω/cm=30cm。L₃=30cm比中点时P到右端的20cm大，说明滑片P向左移动了30cm-20cm=10cm，即物体M向左移动10cm，选项C正确。
4. 分析选项D：
电阻丝总长度为40cm，滑片在中点时，最大移动距离为总长度的一半（向左最多移20cm到左端，向右最多移20cm到右端），故最大测量距离为20cm，选项D错误。
【答案】
C
【知识点】
欧姆定律、电阻与长度的关系、动态电路分析
【点评】
本题结合简易电子距离测量仪考查欧姆定律的应用，核心是明确电路中电流恒定，电压表测量的是滑片到一端的电阻电压，需结合电阻与长度的关系分析移动距离，难度适中，需理清各物理量的变化关系。
【难度系数】
0.5
