【分析】
要解决这道题，需结合串联、并联电路的特点分析：串联电路中各用电器互相影响，一处断路则整个电路断开，所有用电器都不工作；若某一用电器短路，电路仍为通路，其他用电器可工作。并联电路中各支路独立工作，互不影响，某一支路断路不影响其他支路；若某一支路短路，会造成电源短路，所有用电器都不工作。题目中一个小灯熄灭，其他仍正常发光，据此分两种情况判断连接方式。
【解析】
1. 若熄灭的小灯处断路：
若各小灯并联，某一支路断路时，其他支路仍为通路，其他小灯可正常发光，符合题意；若各小灯串联，一处断路则整个电路断开，所有小灯都熄灭，不符合题意。因此断路时，各小灯是并联。
2. 若熄灭的小灯处短路：
若各小灯并联，某一支路短路会导致电源短路，所有小灯都熄灭，不符合题意；若各小灯串联，某一用电器短路时，电路仍为通路，其他小灯可正常发光，只是该短路的小灯不工作，符合题意。因此短路时，各小灯是串联。
综上，选项A的猜想合理。
【答案】
A
【知识点】
串联电路特点、并联电路特点
【点评】
本题考查串并联电路的特点，需明确断路和短路对电路的影响，结合用电器工作情况判断连接方式，是初中电路部分的基础题。
【难度系数】
0.6

【分析】

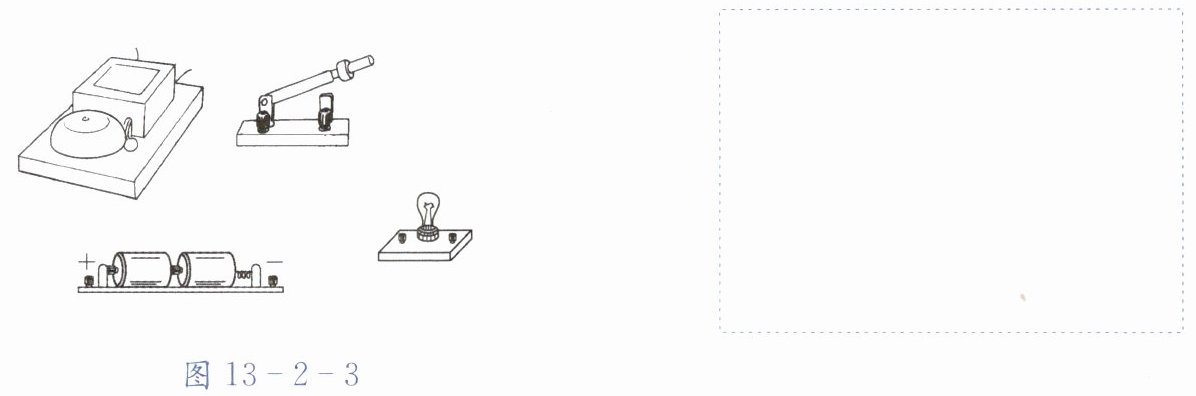

要连接串联电路，需明确串联电路的电流只有一条路径，各元件依次连接。解题思路：先确定电源正负极，从电源正极出发，依次连接电铃、开关、灯泡，最后回到电源负极形成闭合回路；绘制电路图时，使用规定的元件符号，按实物连接顺序画出闭合回路即可。
【解析】
1. 实物连接：将电源正极与电铃的一个接线柱相连，电铃的另一个接线柱与开关的一个接线柱相连，开关的另一个接线柱与灯泡的一个接线柱相连，灯泡的另一个接线柱与电源负极相连，完成串联电路的实物连接。
2. 电路图绘制：用电源符号、开关符号、电铃符号、灯泡符号，按实物连接的顺序，依次连接成闭合的串联回路，对应实物连接的结构。
【答案】
见
【知识点】
串联电路连接；电路图绘制
【点评】
本题考查串联电路的实物连接与电路图绘制，属于电学基础题型，需掌握串联电路的电流特点和元件符号的规范使用。
【难度系数】
0.7

【分析】

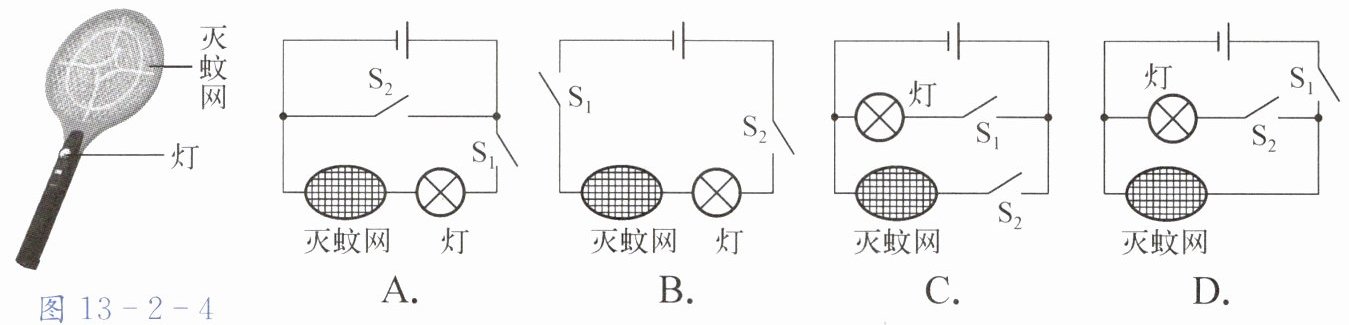

要解决这道题，需根据题目要求分析各电路的工作状态：题目要求当开关$S_1$闭合、$S_2$断开时，只有灭蚊网通电；当$S_1$和$S_2$都闭合时，灭蚊网与灯都通电。我们需逐一分析选项，判断是否满足上述条件。
【解析】
选项A：当$S_1$闭合、$S_2$断开时，灭蚊网和灯串联，两者都工作，不符合“只有灭蚊网通电”的要求；当$S_1$、$S_2$都闭合时，灯被短路，仅灭蚊网工作，不符合“灭蚊网与灯都通电”的要求，排除A。
选项B：当$S_1$、$S_2$都闭合时，电源被短路，会损坏电源，不符合要求，排除B。
选项C：当$S_1$闭合、$S_2$断开时，只有灯通电，不符合“只有灭蚊网通电”的要求，排除C。
选项D：当$S_1$闭合、$S_2$断开时，干路接通，灯所在支路断开，仅灭蚊网通电；当$S_1$和$S_2$都闭合时，灭蚊网和灯所在支路均接通，两者都通电，完全符合题目要求。
【答案】
D
【知识点】
并联电路、开关的作用
【点评】
本题考查电路的设计与分析，核心是明确开关对支路的控制作用，根据用电器的工作要求判断电路是否符合条件，属于基础电路分析题。
【难度系数】
0.7

【分析】

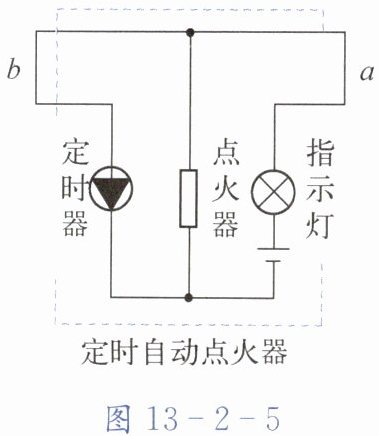

首先明确电路结构：虚线框内，点火器为中间支路，定时器为左侧支路，指示灯与电源为右侧支路。第（1）问要求断开开关后指示灯熄灭、装置停止，说明开关需控制整个电路的通断，即干路位置；第（2）问需结合“点火器有电流才点燃”的条件，分析定时器的状态，防止提前点燃烟花，需利用短路的原理。
【解析】
（1）断开开关后指示灯熄灭，说明开关需在干路，控制所有用电器。观察电路，a处是整个装置的外部干路，若在a处安装开关，断开后指示灯所在支路和点火器所在支路均无电流，符合“装置停止工作”的要求；若在b处，断开开关仅切断定时器支路，点火器和指示灯仍可能工作，不符合题意。因此应在a处安装开关。
（2）点燃烟花前，需避免点火器有电流，防止提前点燃。定时器相当于定时开关，当定时器闭合时，其所在支路导通，由于点火器与定时器支路并联，此时点火器被短路，无电流通过；到设定时间，定时器断开，电流通过点火器，点燃烟花。因此定时器在点火前处于闭合状态，目的是将点火器短路，防止提前点燃烟花。
【答案】
(1) a (2) 闭合；将点火器短路，避免提前点燃烟花
【知识点】
电路通断、短路现象
【点评】
本题结合实际定时点火装置考查电路分析，需理解开关的控制作用和短路的应用，联系实际场景分析电路状态，难度适中。
【难度系数】
0.5
