【分析】
首先观察题图中的器材，它带有可移动的滑片和四个接线柱，这是滑动变阻器。解题时需回忆滑动变阻器的相关基础知识：明确其名称、元件符号，掌握它的工作原理（改变接入电路的电阻线长度），以及最终作用（改变电路中的电流），这些都是电学部分的基础识记内容。
【解析】
1. 器材识别：题图中的器材是滑动变阻器；
2. 元件符号：滑动变阻器的元件符号为；
3. 工作原理：滑动变阻器是通过改变连入电路中的电阻线长度来改变电阻的；
4. 作用：电阻发生改变后，电路中的电流会随之改变，从而实现调节电路电流的目的。
【答案】
滑动变阻器 电阻线长度 电流
【知识点】
滑动变阻器、电阻线长度、电路电流
【点评】
本题考查滑动变阻器的基础知识点，属于识记类题目，难度较低，主要检验学生对滑动变阻器的名称、符号、原理及作用的掌握程度，是电学部分的基础考点。
【难度系数】
0.8

【分析】
本题考查滑动变阻器的使用规则，需回忆滑动变阻器的连接方式、使用前的操作要求及铭牌参数的含义来逐一解答。首先，滑动变阻器要改变电路电流，需与电路串联；其次，接通电路前滑片要移到阻值最大处保护电路；最后，铭牌上的电流参数是允许通过的最大电流，使用时不能超过该值。
【解析】
（1）滑动变阻器通过改变接入电路的电阻丝长度改变电阻，若并联接入电路，其两端电压等于电源电压，无法改变支路电流，因此需串联接入电路；
（2）接通电路前，将滑动片P移到阻值最大位置，此时电路总电阻最大，电流最小，可避免电流过大损坏电路元件，起到保护作用；
（3）滑动变阻器铭牌上“2 A”表示允许通过的最大电流为2 A，使用时电路中通过滑动变阻器的电流不能超过该值，否则会损坏滑动变阻器。
【答案】
（1）串联 （2）阻值最大 （3）电路中通过滑动变阻器的最大电流不能超过2 A
【知识点】
滑动变阻器的使用；滑动变阻器铭牌含义
【点评】
本题为电学基础题，考查滑动变阻器的核心使用规则，属于需牢记的基础知识点，难度较低。
【难度系数】
0.8

【分析】

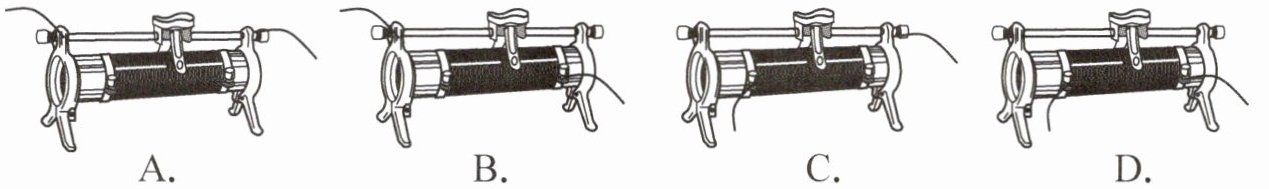

要解决本题，需掌握滑动变阻器的工作原理和正确接线规则：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，正确接法为“一上一下”接线。判断滑片移动时阻值变化，需确定接入的电阻丝段：若接入的电阻丝段随滑片右移变长，则阻值变大；变短则阻值变小。逐一分析各选项即可得出答案。
【解析】
选项A：接线柱接在滑动变阻器上方金属杆的两端，接入电路的是金属杆（电阻几乎为0），滑片移动不改变阻值，不符合要求；
选项B：接线柱接左上和右下，接入的电阻丝是“右下到滑片”的部分，滑片右移时，该段电阻丝长度变短，阻值变小，不符合；
选项C：接线柱接左下和右上，接入的电阻丝是“左下到滑片”的部分，滑片右移时，该段电阻丝长度变长，阻值变大，符合要求；
选项D：接线柱接下方两个接线柱，接入全部电阻丝，滑片移动不改变阻值，不符合。
【答案】
C
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的正确使用，核心是掌握“一上一下”的接线规则，以及滑片移动时接入电阻丝长度的判断，属于电学基础题。
【难度系数】
0.5

【分析】
要解决滑动变阻器的接入电阻问题，需掌握滑动变阻器的接线规则：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，接上面两个接线柱时相当于接入金属杆，电阻几乎为0；接下面两个接线柱时接入全部电阻丝，电阻最大；接“一上一下”接线柱时，接入电阻由下方接线柱与滑片间的电阻丝长度决定，滑片移动时，电阻丝长度变长则电阻变大，变短则电阻变小。
【解析】
1. 当将C、D两个接线柱接入电路时，接入的是滑动变阻器上方的金属杆，金属杆电阻极小，可忽略不计，因此接入电路的电阻为0；
2. 当将A、B两个接线柱接入电路时，接入的是滑动变阻器的全部电阻丝，因此接入电路的电阻最大；
3. 当将A、C两个接线柱接入电路时，接入电路的电阻丝是A到滑片P的部分，滑片P向右滑动时，A到P的电阻丝长度变长，所以电阻变大；
4. 当将B、C两个接线柱接入电路时，接入电路的电阻丝是B到滑片P的部分，滑片P向右滑动时，B到P的电阻丝长度变短，所以电阻变小。
【答案】
0；最大；变大；变小
【知识点】
滑动变阻器的工作原理
【点评】
本题考查滑动变阻器的接线及电阻变化判断，核心是理解滑动变阻器的工作原理，明确接入电阻丝的部分，属于基础题型，需掌握接线规则即可解答。
【难度系数】
0.3

【分析】
要解决本题，需明确两个核心要点：一是滑动变阻器的接线规则为“一上一下”；二是电流表示数变大说明电路总电阻变小，因此滑片P向左滑动时，滑动变阻器接入电路的电阻丝长度应变短。接下来结合各选项的接线情况，判断接入电阻的变化是否符合要求。
【解析】
滑动变阻器通过改变接入电路的电阻丝长度改变电阻，接线需遵循“一上一下”原则。电流变大意味着接入电阻变小，即滑片左滑时，接入的电阻丝长度变短。逐一分析选项：
A选项：N接B、M接D，接入的电阻丝是B到滑片P的部分，滑片左滑时，B到P的长度变长，电阻变大，电流变小，不符合要求；
B选项：N接C、M接D，接入的是滑动变阻器上方的金属杆，电阻为0，滑片移动不改变电阻，电流不变，不符合；
C选项：N接A、M接C，接入的电阻丝是A到滑片P的部分，滑片左滑时，A到P的长度变短，电阻变小，电流变大，符合要求；
D选项：N接A、M接B，接入的是全部电阻丝，电阻最大，滑片移动不改变电阻，电流不变，不符合。
【答案】
C
【知识点】
滑动变阻器的使用、欧姆定律
【点评】
本题考查滑动变阻器的接线规则及电阻变化对电路电流的影响，属于基础题型，需牢记滑动变阻器“一上一下”的接线方法，能根据滑片移动方向判断接入电阻的变化。
【难度系数】
0.6

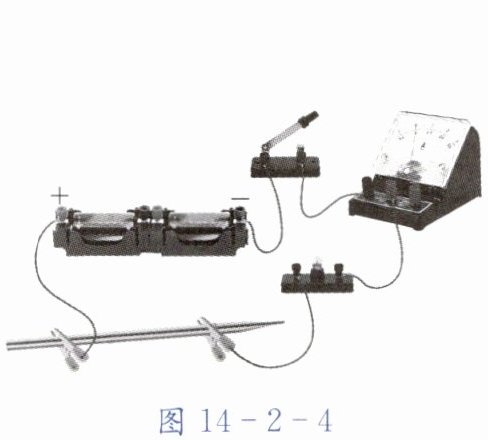

【分析】本题考查滑动变阻器的工作原理及电路中电流、灯泡亮度的变化规律。解题思路：先判断滑动变阻器接入电路的电阻丝长度变化，再根据电阻与长度的关系确定电阻变化，结合欧姆定律分析电流变化，最后依据灯泡亮度与实际功率的关系判断亮度变化。
【解析】当左端的夹子向右移动时，连入电路的铅笔芯长度变短；在材料、横截面积相同的情况下，电阻与长度成正比，因此连入电路的电阻变小；电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中电阻变小，电流变大，故电流表示数变大；灯泡的亮度由实际功率决定，由$P=I^2R$（灯泡电阻$R$不变）可知，电流变大时，灯泡实际功率变大，因此灯泡变亮。
【答案】短 小 变大 亮
【知识点】滑动变阻器的工作原理、欧姆定律、电功率与灯泡亮度的关系
【点评】本题是滑动变阻器应用的基础题，核心是掌握滑动变阻器通过改变接入电阻丝长度改变电阻的原理，进而分析电路电流和灯泡亮度的变化，难度较低，属于学生易掌握的知识点。
【难度系数】0.8

【分析】

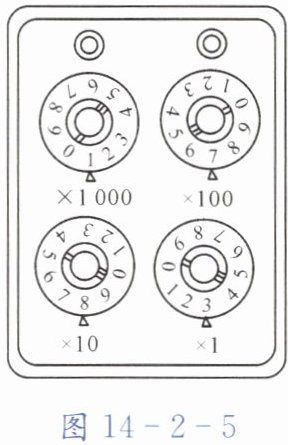

要解决电阻箱的读数问题，需牢记电阻箱的读数规则：每个旋钮对应的数字乘以其下方标注的倍率，将所有旋钮的计算结果相加，就能得到接入电路的电阻值；求最大阻值时，只需将每个旋钮调至最大数字9，再按读数规则计算总和即可。
【解析】
1. 计算电阻箱的示数：
千位旋钮：$1 × 1000\Omega = 1000\Omega$；
百位旋钮：$7 × 100\Omega = 700\Omega$；
十位旋钮：$8 × 10\Omega = 80\Omega$；
个位旋钮：$3 × 1\Omega = 3\Omega$；
总示数为：$1000\Omega + 700\Omega + 80\Omega + 3\Omega = 1783\Omega$。
2. 计算最大阻值：
将每个旋钮调至最大数字9，总最大阻值为：$9 × 1000\Omega + 9 × 100\Omega + 9 × 10\Omega + 9 × 1\Omega = 9999\Omega$。
【答案】
1783 Ω；9999
【知识点】
电阻箱的读数
【点评】
本题考查电阻箱的基本读数方法，属于电学基础题型，只要掌握读数规则即可轻松解答。
【难度系数】
0.9
