【分析】
本题围绕电阻测量的电学实验展开，需掌握电路连接的安全规则、电路故障判断、欧姆定律应用及特殊测电阻方法。解题时：（1）连接电路需遵循开关断开、滑动变阻器调至最大阻值的安全原则；故障分析中，电流表无示数说明电路电流异常，电压表有示数说明电压表通路，据此判断故障；（2）伏安法测电阻时，电流由电源电压和被测电阻决定，几百欧的电阻在3V电源下电流过小，电流表无法测量；（3）利用串联分压原理，结合电阻箱等效替代，设计实验电路，通过测量电压推导Rx的表达式。
【解析】

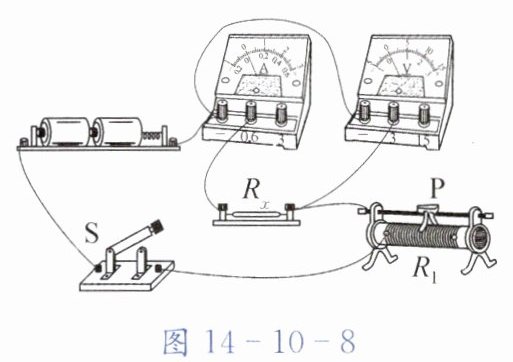

（1）连接电路时，为保护电路，开关应断开；接通电路前滑动变阻器滑片需置于最大阻值处，由实物图可知，滑动变阻器接左下接线柱，滑片滑至右端时接入电阻最大。电流表无示数，说明电路未通路或电流表短路；电压表有示数（2V），说明电压表两端与电源连通，故障为电流表短路（若电流表断路，电压表应测电源电压3V，与题目中2V不符，排除断路）。
（2）电源电压为3V，被测电阻Rx约几百欧，根据欧姆定律I=U/R，电路电流I=3V/Rx，Rx阻值太大导致电流极小，电流表量程最小为0.6A，无法准确测量该微小电流。
（3）① 重新设计电路：将Rx与电阻箱R₂串联，电压表并联在Rx两端，电路图如题目给出的
；② 实验步骤：把电压表与Rx并联，调节电阻箱使其阻值为几百欧，记录电阻箱示数R₂；闭合开关，读出电压表的示数U；③ 串联电路电流相等，通过Rx的电流I=U/Rx，通过R₂的电流I=(3V-U)/R₂，因此U/Rx=(3V-U)/R₂，整理得Rx=UR₂/(3V-U)。
【答案】
8.(1)断开 右 ①电流表 ②短路
(2)被测电阻阻值太大
(3)①
②将电压表与$R_x$并联，扳动电阻箱的旋钮使其阻值为几百欧，读出示数为$R_2$；闭合开关读出电压表示数为$U$；计算出$R_x$的阻值
③$R_x = \dfrac{UR_2}{3\ \mathrm{V}-U}$
【知识点】
电路故障分析、欧姆定律、特殊方法测电阻
【点评】
本题是电学实验综合题，考查电路连接、故障判断、欧姆定律应用及特殊测电阻方法，侧重学生对实验原理的理解和灵活运用，区分度较好，适合中等水平学生练习。
【难度系数】
0.5
