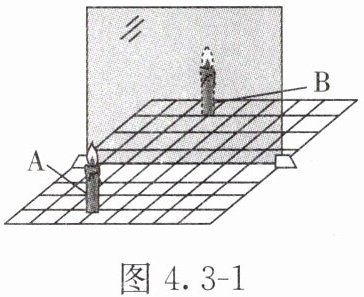

【典例1】小英利用如图4.3-1所示装置探究平面镜成像的特点。
图4.3-1
（1）实验时应选较
（选填“厚”或“薄”）的玻璃板竖立在水平桌面上。
（2）点燃蜡烛A，透过玻璃板观察到A的像，把与A完全相同的蜡烛B放在像的位置，观察到B与像完全重合，说明
。
（3）将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是
（选填“实”或“虚”）像。
（4）为了让右侧的同学也能够看清蜡烛的像，只将玻璃板向右平移，则蜡烛像的位置
（选填“向右移动”“向左移动”或“不变”）。
（5）用方格纸替代白纸进行实验，方便探究像与物的
关系。
解析 （1）物体在玻璃板的前后两个面均可成像，玻璃板越薄，两个反射面所成像的距离越近，就越容易确定像的位置；厚玻璃板形成两个像的距离较远，无法确定哪个像是哪个面所成的。
（2）点燃蜡烛A，透过玻璃板观察到A的像，把与A完全相同的蜡烛B放在像的位置，观察到B与像完全重合，说明像与物大小相等。
（3）将光屏放到像的位置，无法直接在光屏上观察到像，说明平面镜所成的像是虚像。
（4）平面镜所成的像和物关于平面镜对称。蜡烛不动，只将玻璃板向右平移，对称轴不变，则蜡烛的像位置不变。
（5）用方格纸替代白纸进行实验，像与物到平面镜的距离不用测量，更方便探究像和物与平面镜的位置关系。
答案 （1）薄 （2）像与物大小相等 （3）虚 （4）不变 （5）位置
答案：解：
（1）薄
（2）像与物大小相等
（3）虚
（4）不变
（5）位置
解析：
【分析】本题为探究平面镜成像特点的实验题，需结合平面镜成像规律和实验操作要点逐一分析各问题：（1）玻璃板的选择需避免重影干扰，薄玻璃板成像更清晰；（2）相同蜡烛与像重合可判断像物大小关系；（3）光屏能否承接像区分实虚像；（4）玻璃板平移时，像与物关于镜面对称，位置不变；（5）方格纸便于测量距离，用于探究像物位置关系。
【解析】（1）玻璃板的两个反射面都会成像，玻璃板越薄，两个像的距离越近，越易确定像的位置；厚玻璃板会形成两个距离较远的像，干扰实验，因此选薄玻璃板；（2）将与A完全相同的蜡烛B放在像的位置，B与像完全重合，说明像与物的大小相等；（3）实像能被光屏承接，虚像不能，光屏上无法观察到像，说明平面镜成的是虚像；（4）平面镜成像时，像与物关于镜面对称，仅平移玻璃板时，对称轴位置不变，蜡烛不动，故像的位置不变；（5）方格纸可直接读取像与物到玻璃板的距离，方便探究像与物的位置关系。
【答案】（1）薄；（2）像与物大小相等；（3）虚；（4）不变；（5）位置
【知识点】平面镜成像特点；探究平面镜成像实验
【点评】本题考查平面镜成像实验的核心内容，涵盖实验器材选择、成像性质判断等基础知识点，是光学实验的典型题型，需熟练掌握实验原理和操作要点。
【难度系数】0.8
【典例2】根据平面镜成像的特点，在图4.3-3中画出物体AB在平面镜中所成的像$A'B'$。
解析 根据平面镜成像特点，像和物关于平面镜对称，分别作出物体AB的端点关于平面镜的对称点$A'$、$B'$，用虚线连接$A'B'$即为AB在平面镜中的像。如图4.3-4所示。
答案 见解析
答案：解：
1. 过端点A作平面镜的垂线，将垂线向平面镜另一侧延长，在延长线上取点A'，使A'到平面镜的距离等于A到平面镜的距离，得到A的像点A'。
2. 过端点B作平面镜的垂线，将垂线向平面镜另一侧延长，在延长线上取点B'，使B'到平面镜的距离等于B到平面镜的距离，得到B的像点B'。
3. 用虚线连接A'、B'，线段A'B'即为物体AB在平面镜中所成的虚像，作图结果如图4.3-4所示。
解析：
【分析】
本题要求根据平面镜成像特点作物体AB的像，解题思路是利用平面镜成像的核心性质：像与物体关于平面镜对称，先确定物体两个端点A、B的对称点，再连接对称点得到像，同时需注意平面镜成虚像，连线需用虚线。
【解析】
1. 过端点A作平面镜的垂线，将垂线向平面镜另一侧延长，在延长线上取点A'，使A'到平面镜的距离等于A到平面镜的距离，得到A的像点A'；
2. 过端点B作平面镜的垂线，将垂线向平面镜另一侧延长，在延长线上取点B'，使B'到平面镜的距离等于B到平面镜的距离，得到B的像点B'；
3. 用虚线连接A'、B'，线段A'B'即为物体AB在平面镜中所成的虚像。
【答案】
按上述步骤作出的虚线连接的A'B'，即为物体AB在平面镜中所成的像。
【知识点】
平面镜成像特点、平面镜成像作图
【点评】
本题是光学中平面镜成像的基础作图题，重点考查对“像与物关于镜面对称”这一成像特点的应用，以及虚像用虚线的作图规范，属于学生必须掌握的常规基础题型，难度较低。
【难度系数】
0.8
