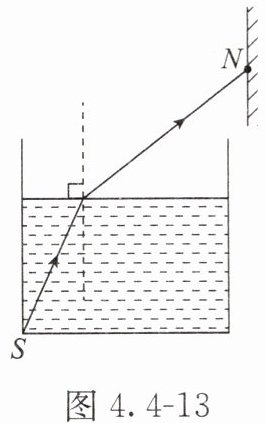

9. 如图4.4-13所示，鱼缸底部点光源S发出的光线经过水面照亮挡板上N点，当鱼缸内水面上升高度d后，挡板上M点（图中未画出）被照亮，则M点和N点间的距离（
C
）
A.等于d
B.大于d
C.小于d
D.无法确定
答案：9.C
【解析】光从水中射入空气中时，折射光线远离法线，折射角大于入射角；当鱼缸内水面上升高度d后，因为入射角不变，所以折射角不变，折射光与原来的折射光平行，如答图4.4-5所示。
由数学知识可知，M点和N点间的距离小于d。故选C。
解析：
【分析】
要解决本题，需掌握光的折射规律：光从水斜射入空气时，折射角大于入射角，且入射角不变时折射角也不变，因此水面上升后，新的折射光线与原折射光线平行。接下来结合几何关系，分析M、N两点的距离与水面上升高度d的关系。
【解析】
当鱼缸内水面上升高度d后，点光源S发出的光线入射到水面的位置向左移动；由于入射角不变，根据光的折射规律，折射角也保持不变，因此新的折射光线与原来的折射光线平行。此时，过新的入射点作法线，新折射光线与原折射光线平行，形成的几何图形中，MN的长度小于水面上升的高度d。
【答案】C
【知识点】光的折射规律、几何应用
【点评】本题将光的折射规律与几何知识结合，核心是理解水面上升后折射光线平行，再通过几何关系判断距离大小，需学生具备一定的几何分析能力。
【难度系数】0.5
