【分析】
要完成透镜的光路图，需牢记凸透镜和凹透镜的特殊光线规律：①凸透镜：过焦点的入射光线经折射后平行于主光轴，过光心的光线传播方向不变；②凹透镜：指向另一侧焦点的入射光线经折射后平行于主光轴，过光心的光线传播方向不变。作图时先判断入射光线对应的透镜类型，再依据对应规律画出折射光线即可。
【解析】

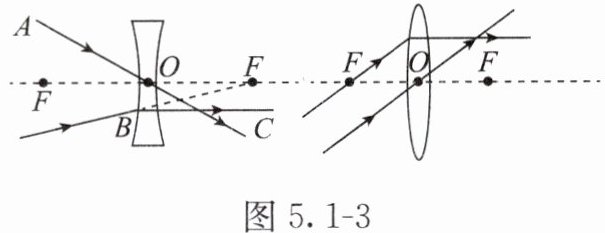

根据透镜特殊光线的规律作图：对于凸透镜，若入射光线过焦点，折射光线平行于主光轴；若入射光线过光心，折射光线方向不变。对于凹透镜，若入射光线指向另一侧焦点，折射光线平行于主光轴；若入射光线过光心，折射光线方向不变，最终得到的光路图如图5.1-3所示。
【答案】
如图5.1-3所示
【知识点】
透镜特殊光线作图
【点评】
本题考查透镜特殊光线的作图，属于初中物理光学基础题，需熟练掌握两种透镜的特殊光线规律。
【难度系数】
0.7

【分析】首先明确冰透镜能会聚光线，属于凸透镜，凸透镜的核心特点是中间厚、边缘薄。接下来逐一判断图中各透镜的厚薄特征，找出符合凸透镜特点的透镜即可。

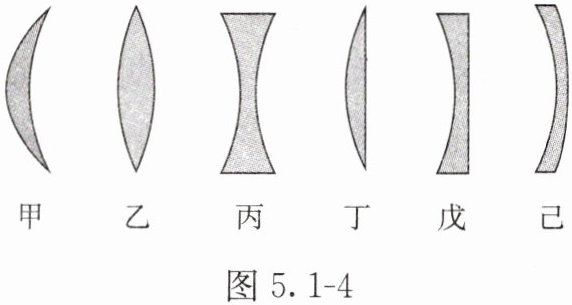

【解析】根据透镜的分类：中间厚、边缘薄的透镜为凸透镜，中间薄、边缘厚的透镜为凹透镜。观察题图：甲透镜中间厚、边缘薄，是凸透镜；乙透镜中间厚、边缘薄，是凸透镜；丙透镜中间薄、边缘厚，是凹透镜；丁透镜中间厚、边缘薄，是凸透镜；戊透镜中间薄、边缘厚，是凹透镜；己透镜中间薄、边缘厚，是凹透镜。因此符合冰透镜（凸透镜）特点的是甲、乙、丁。
【答案】甲、乙、丁
【知识点】凸透镜的概念
【点评】本题考查凸透镜的识别，只需掌握凸透镜“中间厚、边缘薄”的特点即可解答，属于基础光学题。
【难度系数】0.3

【分析】首先根据“水晶饼”中部鼓起的结构，判断其为中间厚、边缘薄的凸透镜；接着回忆凸透镜的光学特性：对光线有会聚作用，利用光的折射原理，而非光的反射；再逐一分析选项：A选项涉及光的反射，不符合凸透镜的原理；B选项将水晶饼判定为凹透镜，与结构不符；C选项对应凸透镜的会聚作用；D选项混淆了“会聚作用”和“一定是会聚光线”的概念，由此得出正确结论。
【解析】“水晶饼”中部鼓起，即中间厚、边缘薄，属于凸透镜；凸透镜对光线有会聚作用，其原理是光的折射，并非光的反射，故A选项错误；凹透镜是中间薄、边缘厚的透镜，与水晶饼结构不符，故B选项错误；凸透镜的会聚作用是指光线经透镜后比入射光线更靠近主光轴，并非所有光线都一定是会聚光线，例如过凸透镜焦点的光线，经折射后会平行于主光轴，故D选项错误；因此正确选项为C。
【答案】C
【知识点】凸透镜的光学性质、光的折射
【点评】本题结合古代文物考查凸透镜的基础知识，需要准确掌握凸透镜的结构特点、光学作用及相关概念的区别，属于基础应用类题目，难度适中。
【难度系数】0.3

【分析】

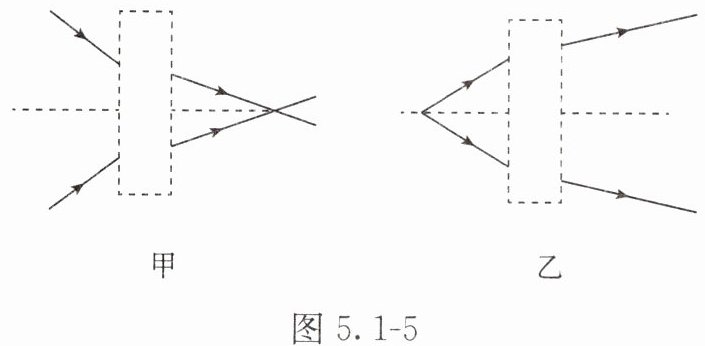

判断透镜类型的核心是：凸透镜对光线有会聚作用（折射光线相对于入射光线更靠近主光轴），凹透镜对光线有发散作用（折射光线相对于入射光线更远离主光轴），不能仅看折射光线是否会聚或发散。需对比甲、乙两图中折射光线与入射光线的位置变化，结合透镜性质分析选项。
【解析】
根据透镜对光线的作用规律：
1. 甲透镜：入射光线若不经过透镜，原本会在透镜左侧相交；经过甲透镜后，折射光线在透镜右侧相交，说明折射光线相对于入射光线更远离主光轴，甲透镜对光线有发散作用，属于凹透镜，因此A、C选项错误。
2. 乙透镜：入射光线从左侧一点发出，经过乙透镜后，折射光线比入射光线更靠近主光轴，说明乙透镜对光线有会聚作用，属于凸透镜，因此B选项错误，D选项正确。
【答案】
D
【知识点】
透镜对光线的作用、凸透镜与凹透镜的判断
【点评】
本题考查透镜类型的判断，易错点是误将“折射光线最终会聚”等同于凸透镜，需明确“会聚/发散是相对于入射光线的变化”，属于光学基础题，需准确掌握透镜的光学性质。
【难度系数】
0.5
