【分析】要判断$\mathrm{L}_1$、$\mathrm{L}_2$是否串联，需明确串联电路的核心特征：电流只有一条路径，依次经过所有用电器。解题时需逐一分析各接线柱连接后的电流路径，确认是否符合串联的要求。
【解析】串联电路中电流只有一条通路，会依次经过每个用电器。对各选项分析如下：
选项A：连接1和2时，$\mathrm{L}_1$与$\mathrm{L}_2$的左端均接电源侧，右端共同接4，电流分为两条路径分别经过$\mathrm{L}_1$、$\mathrm{L}_2$，属于并联电路，不符合串联要求，错误。
选项B：连接2和3时，电流路径为：电源→3→2→$\mathrm{L}_2$→4→$\mathrm{L}_1$→1→电源，电流依次经过$\mathrm{L}_2$、$\mathrm{L}_1$，只有一条路径，符合串联电路的要求，正确。
选项C：连接3和4时，电流从3直接到4，仅经过$\mathrm{L}_1$，$\mathrm{L}_2$未接入电路，不符合要求，错误。
选项D：连接1和3时，电流从1直接到3，仅经过$\mathrm{L}_1$，$\mathrm{L}_2$未接入电路，不符合要求，错误。
【答案】B
【知识点】串联电路的判断、电路连接方式
【点评】本题考查串联电路的基本判断，核心是理解串联电路电流的单一路径特点，属于电路入门基础题，需理清各接线柱连接后的电流走向。
【难度系数】0.7

【分析】
并联电路的特点是各用电器两端分别连接到电源两极，电流存在多条独立路径；要让开关同时控制两个灯泡，开关必须接在干路（所有电流都经过的路径）。本题要求元件位置不动，需结合上述规则，将电源、开关、L₁、L₂合理连接，形成并联电路，且开关在干路控制整个电路。
【解析】

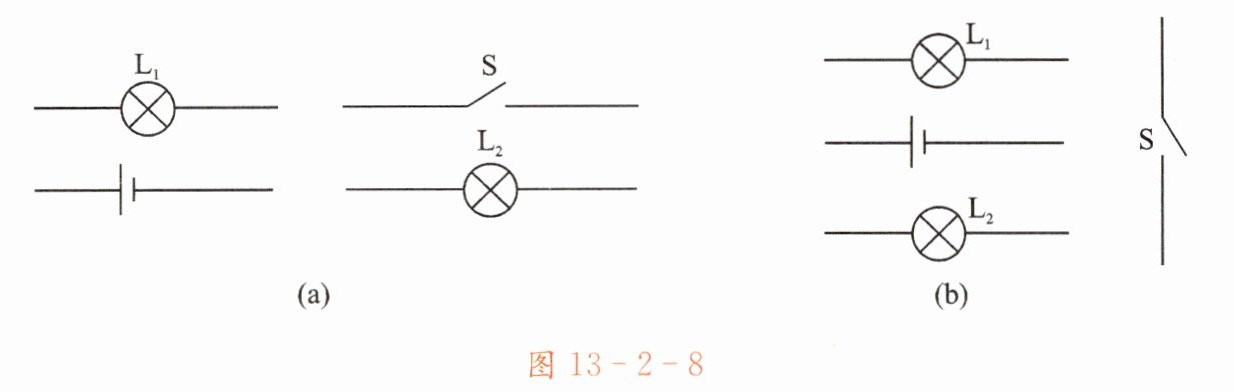

1. 图(a)连接：将电源的一个接线柱同时连接L₁的左端和L₂的左端；开关S的一端连接L₁的右端，开关S的另一端连接电源的另一个接线柱；同时将L₂的右端连接到电源的另一个接线柱。此时电流从电源流出，经开关后分为两路，分别通过L₁、L₂回到电源，形成并联电路，开关在干路控制两灯。
2. 图(b)连接：将电源的一个接线柱同时连接L₁的左端和L₂的左端；开关S的一端连接电源的另一个接线柱，开关S的另一端同时连接L₁的右端和L₂的右端。此时电流从电源流出，经开关后分为两路，分别通过L₁、L₂回到电源，形成并联电路，开关在干路控制两灯。
【答案】
如图所示
【知识点】
并联电路、电路连接
【点评】
本题考查并联电路的连接，需掌握并联电路的电流特点和干路开关的控制作用，结合元件位置完成连线，属于基础电路题，难度适中。
【难度系数】
0.5

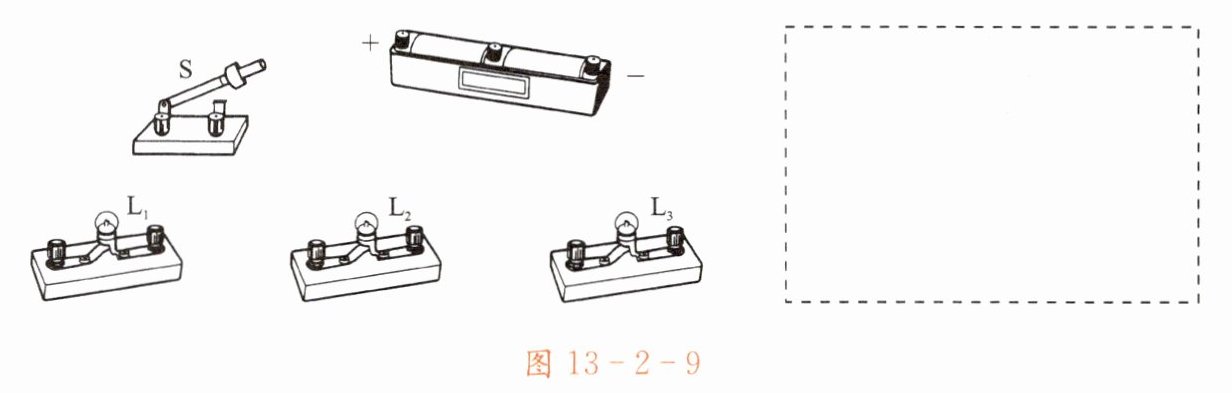

【分析】本题要求连接三个灯泡并联、开关控制所有灯泡的电路，需明确并联电路的特点：各用电器两端分别连接电源两极，电流有多条独立路径；开关需接在干路，才能同时控制所有用电器。连接时，先确定电源正负极，将开关接入干路，再把三个灯泡的两端分别并联到开关和电源两极，保证导线不交叉；画电路图时用标准元件符号对应实物连接即可。

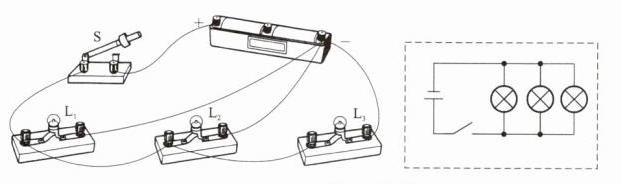

【解析】1. 实物连接：①将电源正极与开关S的一个接线柱相连；②开关S的另一个接线柱分别连接L₁、L₂、L₃的一个接线柱；③将L₁、L₂、L₃的另一个接线柱共同连接到电源负极，形成并联电路，开关在干路控制所有灯泡，且导线无交叉。2. 电路图绘制：用电源、开关、灯泡的标准元件符号，按并联结构画出：电源正极接开关，开关后分三路连接三个灯泡，三个灯泡另一端汇合接电源负极。
【答案】9. 如图所示
【知识点】并联电路、电路图绘制
【点评】本题考查并联电路的实物连接与电路图绘制，需掌握并联电路的连接规则和电路图的规范画法，难度适中。
【难度系数】0.6

【分析】
要满足题目要求，需明确：开关S是总开关，控制整个电路的通断，因此应接在干路；电铃和灯泡需并联，S₁控制电铃支路，S₂控制灯泡支路。仅闭合S和S₁时，电铃所在支路导通，只有电铃工作；仅闭合S和S₂时，灯泡所在支路导通，只有灯泡工作；S断开时，干路断开，所有用电器都不工作。
【解析】
连接电路时，从电源正极出发，先连接总开关S，S的另一端分为两条支路：一条支路依次连接开关S₁和电铃，另一条支路依次连接开关S₂和灯泡；两条支路的另一端汇合后连接到电源负极，形成完整电路，即可满足题目要求。
【答案】

【知识点】
并联电路设计、开关作用
【点评】
本题考查根据要求设计简单并联电路，核心是明确总开关与支路开关的控制作用，属于电路基础应用题型，难度适中。
【难度系数】
0.5
