【分析】

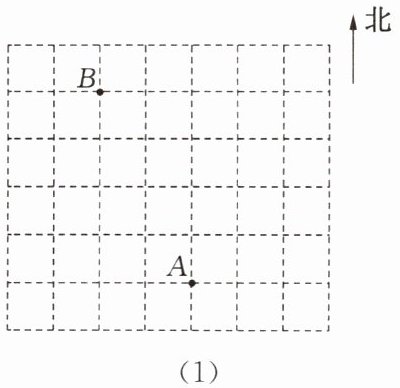

(1) 要确定C地位置,利用双射线交点定位即可:C地同时满足两个方向条件,因此分别过A、B作出对应方向的射线,两条射线的交点就是C地。
(2) 1) ① 直线可向两端无限延伸,连接B、A并向两端延长即可得到直线BA;② 线段有两个端点,直接连接A、C两点即可得到线段AC;③ 要得到CE=AB+BC,先延长BC,再用圆规量取AB+BC的总长度,在BC延长线上从C点开始截取对应长度即可。
2) 要使P到四个点的距离之和最短,依据“两点之间线段最短”,到A、C距离和最小的点在线段AC上,到B、D距离和最小的点在线段BD上,因此两线段的交点就是P点,总最短距离为AC与BD的长度和。
【解析】
(1) ① 在A点建立方向标,作出北偏东30°的射线;② 在B点建立方向标,作出南偏东45°的射线,两条射线的交点即为C地位置。
(2) 1) ① 过B、A两点画直线,向两端无限延伸得到直线BA;② 连接A、C两点得到线段AC;③ 延长BC,用圆规先后量取AB、BC的长度,在BC的延长线上从C点出发顺次截取对应长度,端点记为E,此时CE=AB+BC。
2) 连接AC、BD,两线段的交点即为点P。根据两点之间线段最短,此时PA+PC=AC=4千米,PB+PD=BD=5千米,总最短距离为4+5=9千米。
【答案】
19. (1) 略.
(2) ① 直线BA即为所求;② 线段AC即为所求;③ 线段CE即为所求;

(2) 线段BD与AC的交点即为满足题意的点P的位置,最短距离9千米.
【知识点】
方向角定位,尺规基本作图,两点之间线段最短
【点评】
本题结合生活实际考查基础几何作图和最短路径原理,既要求掌握规范的作图方法,也要求能灵活运用几何原理解决实际问题,侧重对基础能力的考查。
【难度系数】
0.75
