1. 用电路元件符号表示电路连接的图叫作
。电池的电路元件符号是
，灯泡的电路元件符号是
。
答案：解：
电路图；电池的电路元件符号为$-∣∣ -$（长竖线代表正极，短竖线代表负极）；灯泡的电路元件符号为$\otimes$。
解析：
【分析】
本题考查电路相关的基础概念和元件符号，需回忆电路的定义、常见电路元件的符号，逐一对应填空即可。
【解析】
根据电路的基本定义：用电路元件符号表示电路连接的图叫作电路图；常见元件符号中，电池的电路元件符号为“-||-”（长竖线代表正极，短竖线代表负极），灯泡的电路元件符号为“⊗”。
【答案】
电路图；-||-；⊗
【知识点】
电路基本概念；电路元件符号
【点评】
本题为电学入门基础题，考查对电路定义和常见元件符号的识记，难度较低，属于必须掌握的基础知识点。
【难度系数】
0.9
2. 通常情况下，电路有
、
和
三种电路状态。如图所示，试判断下列情况下电路各处于什么状态。
（1）开关$\mathrm{S}_1$、$\mathrm{S}_2$都断开，电路为
。
（2）开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开，灯泡中
（选填“有”或“无”）电流，电路为
。
（3）开关$\mathrm{S}_1$、$\mathrm{S}_2$都闭合，灯泡中
（选填“有”或“无”）电流，电路为
。
（a）
（b）
答案：解：
通常情况下，电路有通路、断路和短路三种电路状态。
（1）开关$\mathrm{S}_1$、$\mathrm{S}_2$都断开，电路为断路（开路）。
（2）开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开，灯泡中有电流，电路为通路。
（3）开关$\mathrm{S}_1$、$\mathrm{S}_2$都闭合，灯泡中无电流，电路为电源短路（短路）。
解析：
【分析】
首先明确电路的三种基本状态：通路是处处连通、用电器正常工作的电路；断路是电路某处断开，电流无法流通的状态；短路是电源两极直接被导线连接，不经过用电器的状态。再结合电路图，根据开关的通断情况分析电流路径，判断电路状态：
1. 当S₁、S₂都断开时，电路无闭合电流路径，属于断路；
2. 当S₁闭合、S₂断开时，电流经灯泡和S₁形成闭合回路，属于通路；
3. 当S₁、S₂都闭合时，S₂直接连接电源两极，灯泡被短路，属于电源短路。
【解析】
解：通常情况下，电路有通路、断路和短路三种电路状态。
（1）开关$\mathrm{S}_1$、$\mathrm{S}_2$都断开，电路中没有闭合的电流路径，电流无法流通，因此电路为断路（开路）；
（2）开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开，电流路径为：电源正极→灯泡→$\mathrm{S}_1$→电源负极，形成闭合回路，灯泡中有电流，电路为通路；
（3）开关$\mathrm{S}_1$、$\mathrm{S}_2$都闭合，$\mathrm{S}_2$的导线直接连接电源两极，灯泡被短路，电流不经过灯泡，因此灯泡中无电流，电路为电源短路（短路）。
【答案】
通路、断路、短路；（1）断路；（2）有、通路；（3）无、电源短路
【知识点】
电路的三种状态、通路、断路、短路
【点评】
本题是电路基础概念题，考察对电路三种基本状态的理解，结合电路图分析开关通断后的电路情况，属于电路入门的常规考题，帮助学生巩固电路的核心基础知识点。
【难度系数】
0.7

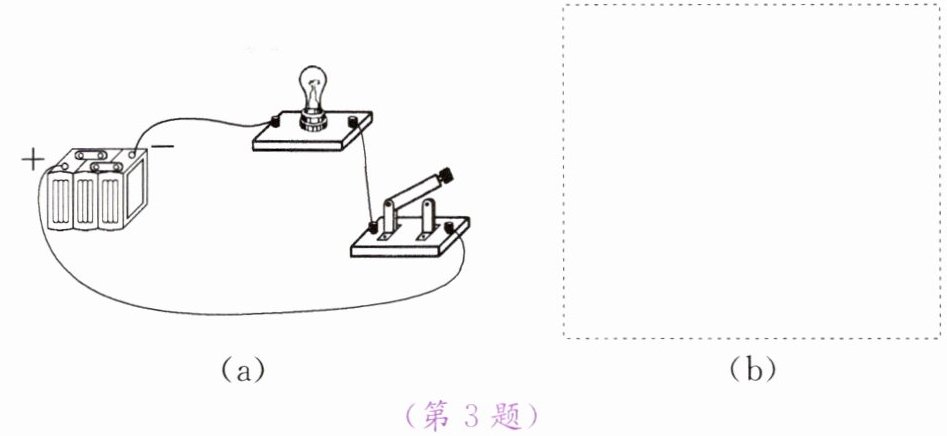

3. 请在图(b)虚线框内画出图(a)所示的实物电路的电路图。
答案：解：
观察实物电路可知，电流从电源正极流出，依次经过开关、小灯泡，最终回到电源负极，电路为只有一条路径的串联电路。
在图(b)的虚线框内，使用标准电路元件符号，将导线绘制为横平竖直的直线，按电流流向依次将电源、开关、小灯泡串联接入闭合回路，元件排布均匀规整，即可得到对应电路图。
（电路图示意：整体为矩形回路，左侧画电源符号，正极在上/下均可，沿回路顺时针/逆时针依次接入开关、灯泡符号，导线无交叉，连接对应元件两端即可。）
解析：
【分析】
要画出实物电路对应的电路图，首先需明确实物电路中各元件的连接关系：观察图(a)的实物，电流从电源正极流出，依次经过开关、小灯泡，最终回到电源负极，属于串联电路，只有一条电流路径。接下来需使用标准电路元件符号，按照电流流向依次连接各元件，绘制时导线要横平竖直，元件排布规整，避免交叉，形成闭合回路。
【解析】
1. 确定元件符号：电源用长短线（长正短负）表示，开关用带手柄的断开矩形表示，小灯泡用圆圈内加叉表示。
2. 明确连接方式：实物电路为串联，电流路径为电源正极→开关→小灯泡→电源负极，无分支。
3. 绘制电路图：在图(b)虚线框内，先画电源符号，从正极引出导线连接开关，开关另一端连接小灯泡，小灯泡另一端连接电源负极，形成闭合回路；导线保持横平竖直，元件均匀分布，无交叉。
【答案】
（电路图：矩形闭合回路，左侧为电源符号，正极向上，沿回路顺时针依次为开关符号、小灯泡符号，导线连接各元件两端，无交叉）
【知识点】
串联电路、电路图绘制
【点评】
本题为初中物理基础题，考察实物电路转化为电路图的基本技能，需掌握标准电路元件符号的画法，明确串联电路的连接特点，绘制时注意导线横平竖直、元件排布规整。
【难度系数】
0.7
