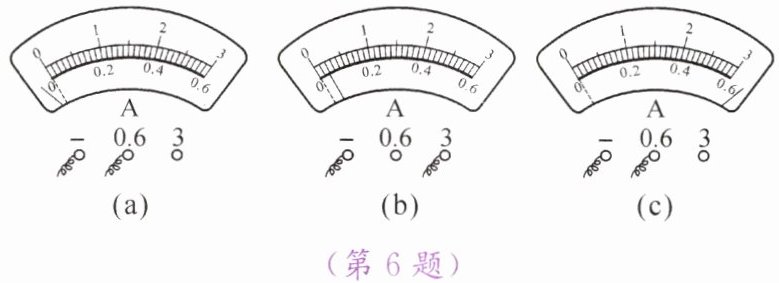

6. 甲、乙、丙三名同学在做“用电流表测量电流”实验。闭合开关前，他们使用的电流表指针均指在零刻度处。闭合开关后，发现电流表指针摆动分别出现了如图(a)、(b)、(c)所示的三种情况。请分析他们在使用电流表时分别存在什么问题，并写在下面的横线上。
甲的问题：
。
乙的问题：
。
丙的问题：
。
答案：解：
甲的问题：电流表的正负接线柱接反了。
乙的问题：电流表所选的量程太大。
丙的问题：电流表所选的量程太小，被测电流超过了电流表的量程。
解析：
【分析】要判断电流表使用中的问题，需结合电流表的正确使用规则：电流需从正接线柱流入、负接线柱流出；需选择合适量程，被测电流不能超过电流表量程。观察三个图的指针偏转情况：图(a)指针反向偏转，说明电流方向错误；图(b)指针偏转角度很小，说明量程选择过大；图(c)指针偏到刻度盘最右侧，超出量程，说明量程选择过小。
【解析】根据电流表的使用规则：①电流从正接线柱流入、负接线柱流出，若接线柱接反，指针会反向偏转，对应图(a)，甲的电流表指针反向偏转，因此甲的问题是正负接线柱接反；②若被测电流较小，选用大量程时，指针偏转角度会很小，对应图(b)，乙的指针偏转角度小，说明所选量程太大；③若被测电流超过电流表量程，指针会偏到刻度盘右侧超出量程，对应图(c)，丙的指针偏到最右侧，说明所选量程太小，被测电流超过了电流表的量程。
【答案】甲的问题：电流表的正负接线柱接反了；乙的问题：电流表所选的量程太大；丙的问题：电流表所选的量程太小，被测电流超过了电流表的量程。
【知识点】电流表的使用；电流测量
【点评】本题考查电流表的正确使用，是电学实验的基础知识点，需牢记电流表使用的常见错误及对应现象，难度较低。
【难度系数】0.2

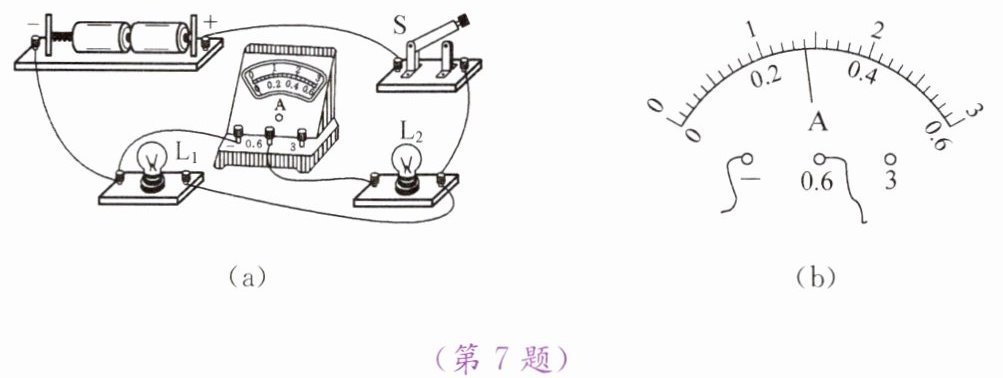

7. 如图(a)所示的电路，开关S闭合后，电流表测量的是通过
（选填“电源”“L₁”或“L₂”）的电流，电流表的指针偏转如图(b)所示，电流表的示数为
A。
答案：$\boldsymbol{L_1}$；$\boldsymbol{0.28}$
解析：
【分析】
要确定电流表测量的电流对象，需先梳理电路的电流路径：电流从电源正极出发，经开关S后，依次通过L₂、电流表、L₁，最终回到电源负极，电流表与L₁串联，因此电流表测量的是L₁的电流。读取电流表示数时，需先确定电流表的量程和分度值，再根据指针位置计算示数。
【解析】
1. 判断电流表测量对象：由图(a)的电路连接可知，电流路径为：电源正极→开关S→L₂→电流表→L₁→电源负极，电流表与L₁串联，所以电流表测量通过L₁的电流。
2. 读取电流表示数：电流表选用的是0~0.6A量程，该量程下每大格代表0.2A，每大格分为10小格，因此分度值为0.02A；指针指向0.2A后第4小格，所以电流表示数为0.2A + 4×0.02A = 0.28A。
【答案】
L₁；0.28
【知识点】
电路分析；电流表的使用；电流的测量
【点评】
本题结合实物电路考查电流表的测量对象判断和读数，需明确电流表与被测用电器串联的关系，读数时要先确定量程和分度值，属于基础电学题，难度适中。
【难度系数】
0.5
