12. 有0~0.6A和0~3A两个量程的电流表，某次测量中用0~0.6A的量程，从0~3A的量程刻度盘上发现指针正好在2.3A的刻度线上，测得的实际电流的大小为 （
）
A.0.43A
B.0.46A
C.0.7A
D.2.3A
答案：B
解析：
【分析】
要解决这道题，需掌握电流表两个量程的刻度对应关系：电流表0~3A量程和0~0.6A量程的刻度比例为5:1，即同一指针位置，大量程读数是小量程读数的5倍。题目中使用的是0~0.6A量程，却从0~3A刻度盘看到指针在2.3A处，因此实际电流为大量程读数的1/5，据此计算即可。
【解析】
电流表0~3A量程与0~0.6A量程的刻度倍数关系为：$\frac{3A}{0.6A}=5$，即同一指针位置，大量程读数是小量程实际电流的5倍。已知指针在0~3A量程的读数为2.3A，因此实际电流为：$I=\frac{2.3A}{5}=0.46A$，对应选项B。
【答案】
B
【知识点】
电流表的读数、量程换算
【点评】
本题考查电流表不同量程的刻度换算，属于电流表使用的基础知识点，只要牢记两个量程的5倍关系即可快速解题，难度较低。
【难度系数】
0.6

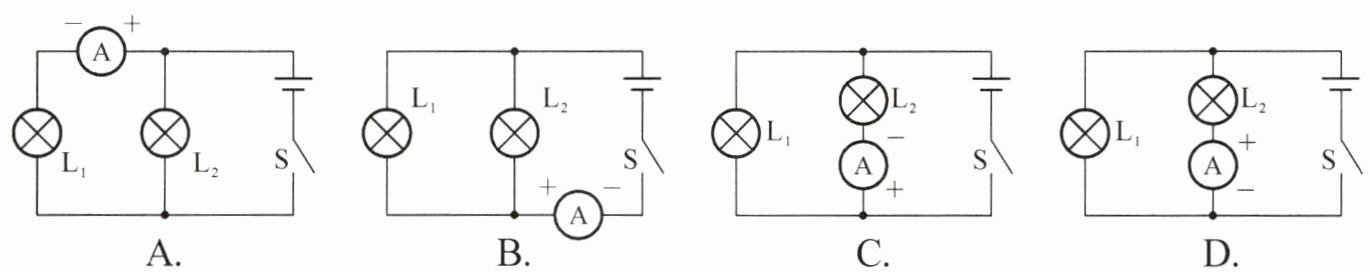

13. 在如图所示的电路中,电流表能正确测出通过灯泡$\mathrm{L}_2$电流的是（
）
答案：D
解析：
【分析】要判断电流表能否正确测出通过灯泡$\mathrm{L}_2$的电流，需满足两个核心条件：一是电流表必须与$\mathrm{L}_2$串联，才能精准测量$\mathrm{L}_2$的电流；二是电流需从电流表的正接线柱流入、负接线柱流出，否则电流表指针会反向偏转，无法正常测量。接下来逐一分析各选项是否符合这两个条件。
【解析】根据电流表的使用规则：①电流表要串联在被测电路中；②电流需“正进负出”。
选项A：电流表与$\mathrm{L}_1$串联，测量的是$\mathrm{L}_1$的电流，且电流从电流表负接线柱流入、正接线柱流出，接线柱接反，错误；
选项B：电流表接在干路中，测量的是干路总电流，并非$\mathrm{L}_2$的电流，错误；
选项C：电流表与$\mathrm{L}_2$串联，但电流从电流表负接线柱流入、正接线柱流出，接线柱接反，错误；
选项D：电流表与$\mathrm{L}_2$串联，电流从电流表正接线柱流入、负接线柱流出，符合使用规则，能正确测量$\mathrm{L}_2$的电流，正确。
【答案】D
【知识点】电流表的使用、串联电路的电流测量
【点评】本题考查电流表的正确使用方法，属于电学基础题，解题关键是明确电流表需串联在被测用电器支路，且接线柱正负不能接反，需仔细分析电路连接和电流方向。
【难度系数】0.6

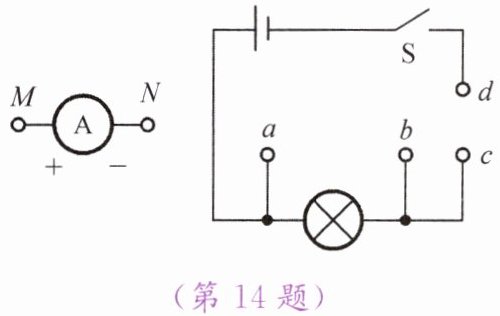

14. 如图所示，M、N表示一只电流表的两个接线柱，a、b、c、d表示电路中的四个连接点。若想用此电流表测量灯泡的电流，则下列连接方法中正确的是 （
）
A.M接a，N接b
B.M接d，N接a
C.M接c，N接d
D.M接d，N接c
答案：C
解析：
【分析】要测量灯泡的电流，电流表需与灯泡串联，且电流必须从电流表的正接线柱（M）流入、负接线柱（N）流出，需逐一验证选项是否满足这两个核心条件。
【解析】根据电流表的使用规则：①电流表要串联在被测电路中；②电流需从电流表正接线柱流入，负接线柱流出。
选项A：M接a、N接b，电流表并联在灯泡两端，会短路灯泡，不符合规则，错误；
选项B：M接d、N接a，电流从电流表负接线柱（N）流入，正接线柱（M）流出，接线柱接反，错误；
选项C：M接c、N接d，电流表与灯泡串联，电流从c流入电流表正接线柱（M），从负接线柱（N）流出到d，符合规则，正确；
选项D：M接d、N接c，电流从电流表负接线柱（N）流入，接线柱接反，错误。
【答案】C
【知识点】电流表的使用、串联电路
【点评】本题考查电流表的正确使用，属于电学基础题，需牢记电流表“串联、正进负出”的使用规则，难度较低。
【难度系数】0.4
15. 在“用电流表测量电流”实验中，某同学错将电流表与灯泡$\mathrm{L}_1$并联，如图所示。当开关闭合时，电流表的示数为0.4 A。若通过$\mathrm{L}_1$的电流为$I_1$，通过$\mathrm{L}_2$的电流为$I_2$，则 （
）
A.$I_1=I_2=0.4\ \mathrm{A}$
B.$I_1=I_2=0.2\ \mathrm{A}$
C.$I_1=0.4\ \mathrm{A}, I_2=0$
D.$I_1=0, I_2=0.4\ \mathrm{A}$
答案：D
解析：
【分析】
首先明确电流表的特性：电流表内阻极小，在电路中相当于导线。当电流表与灯泡$\mathrm{L}_1$并联时，电流会优先通过电阻几乎为0的电流表支路，导致$\mathrm{L}_1$所在支路被短路，无电流通过；此时电流经电流表后全部通过$\mathrm{L}_2$，电流表测量的是$\mathrm{L}_2$的电流，据此可判断两灯的电流情况。
【解析】
由于电流表相当于导线，当它与$\mathrm{L}_1$并联时，$\mathrm{L}_1$被短路，因此通过$\mathrm{L}_1$的电流$I_1=0$；此时电路为$\mathrm{L}_2$的简单电路，电流表串联在电路中，测量电路的电流，所以通过$\mathrm{L}_2$的电流$I_2$等于电流表的示数，即$I_2=0.4\ \mathrm{A}$。
【答案】
D
【知识点】
电流表使用、电路短路
【点评】
本题考查电流表的使用规则和电路短路的判断，核心是理解电流表相当于导线，并联用电器时会造成该用电器短路，属于初中电学基础题型，需熟练掌握电流表的特性。
【难度系数】
0.5

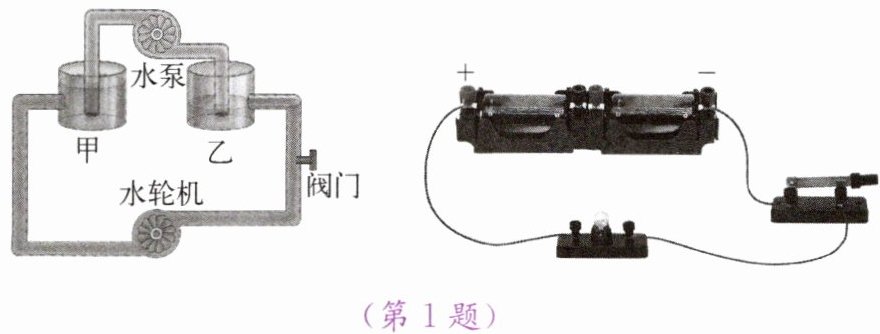

1. 在引入电压的概念时，采用的是类比法。如图所示，形象地将水流与
、水压与
、抽水机与
进行类比，得出电压是形成
的原因，
是提供电压的装置。电路中有持续电流的条件是电路两端有
且电路必须是
。
答案：解：
形象地将水流与电流、水压与电压、抽水机与电源进行类比，得出电压是形成电流的原因，电源是提供电压的装置。电路中有持续电流的条件是电路两端有电压且电路必须是通路。
解析：
【分析】本题采用类比法理解电压与电流的相关概念，解题思路为：将水流的形成过程与电流的形成过程对应类比，明确各部分的对应关系，进而得出电压、电源的作用，以及电路中持续电流的条件。
【解析】根据类比法，水流对应电流，水压对应电压，抽水机对应电源；由此可知电压是形成电流的原因，电源是提供电压的装置；电路中有持续电流的条件是电路两端有电压，且电路必须是通路。
【答案】电流；电压；电源；电流；电源；电压；通路
【知识点】电压概念；电流形成条件；类比法
【点评】本题通过类比法将抽象的电学概念具象化，属于基础概念题，考查学生对电路基本概念的理解与掌握。
【难度系数】0.8
