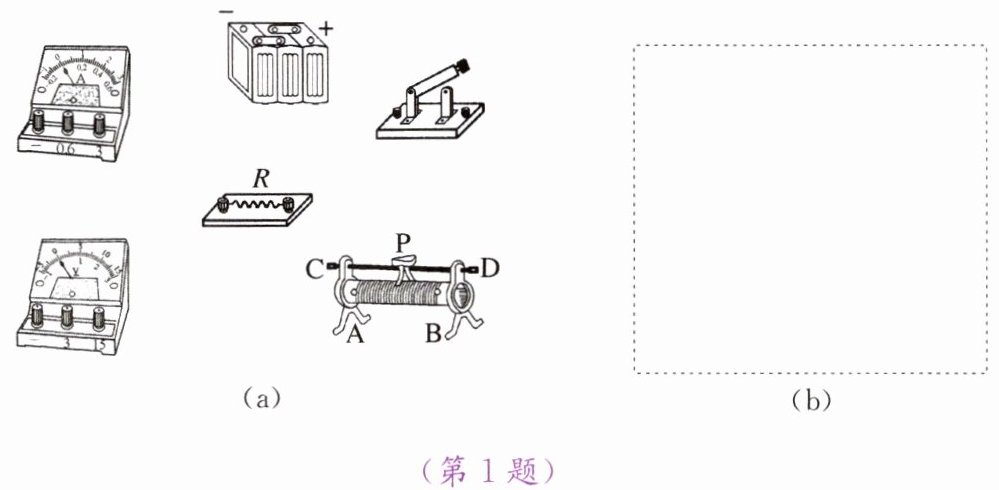

1. 请利用图(a)所示的器材进行下面的实验。
（1）在图(b)所示的虚线框内画出一个测量电阻R阻值的电路图。
（2）根据电路图连接图(a)的实物图。
（3）你所设计的测量电阻的方法通常称为“
伏安
法”。
（4）实验中需要测哪些物理量？答：
待测电阻两端的电压U，通过待测电阻的电流I
。
（5）写出待测电阻的计算公式：
$R=\frac{U}{I}$
。
（6）连接电路时，开关必须是
断开
的，当把滑动变阻器的A、C两个接线柱接入电路时，滑片P应放在
B(或D)
（填字母）端。
答案：1.（1）图略 （2）图略 （3）伏安 （4）待测电阻两端的电压U，通过待测电阻的电流I （5）$R=\frac{U}{I}$ （6）断开；B(或D)
解析：
【分析】要测量电阻R的阻值，需依据欧姆定律，通过测量电阻两端的电压和通过电阻的电流来计算，该方法为伏安法。设计电路时，需将电源、开关、滑动变阻器、待测电阻R、电流表串联，电压表并联在R两端；连接电路时开关需断开，滑动变阻器滑片要调至最大阻值处，保护电路。
【解析】（1）电路图：电源正极出发，依次连接开关、滑动变阻器、待测电阻R、电流表，回到电源负极，电压表并联在R两端，按此结构画出图(b)的虚线框内电路图即可。（2）实物连接：电流表串联，电流从正接线柱流入、负接线柱流出；电压表并联在R两端，正接线柱接靠近电源正极侧；滑动变阻器采用“一上一下”接线，接A、C时，滑片P应放在B端（最大阻值处）。（3）通过测电压和电流计算电阻的方法是伏安法。（4）实验需测量待测电阻R两端的电压U和通过R的电流I。（5）由欧姆定律变形得待测电阻公式$R=\frac{U}{I}$。（6）连接电路时开关必须断开；滑动变阻器接A、C时，接入电阻丝为AP段，滑片P在B端时电阻最大，故放在B端。
【答案】（1）电路图略；（2）实物连接略；（3）伏安；（4）待测电阻两端的电压U和通过待测电阻的电流I；（5）$R=\frac{U}{I}$；（6）断开；B
【知识点】伏安法测电阻、欧姆定律、滑动变阻器的使用
【点评】本题为电学基础实验题，考查伏安法测电阻的核心内容，涵盖电路设计、实物连接、实验原理、操作注意事项，是学生需掌握的基础实验，难度适中。
【难度系数】0.6
2. 某同学用伏安法对四个电阻各测量一次,把每个电阻两端的电压和通过它的电流在$U-I$坐标系中描点,得到了如图所示甲、乙、丙、丁四个点。比较这四个电阻的大小,其中阻值最大的是 （
C
）
A.甲
B.乙
C.丙
D.丁
答案：2. C
解析：
【分析】要比较四个电阻的大小，需利用欧姆定律 $ R = \frac{U}{I} $。在U-I坐标系中，某点对应的电压与电流的比值（即该点和原点连线的斜率）等于该点的电阻阻值，斜率越大，电阻越大。因此只需分别连接原点与甲、乙、丙、丁四个点，比较连线的斜率即可判断电阻大小。
【解析】根据欧姆定律 $ R = \frac{U}{I} $，U-I图像中，点与原点连线的斜率表示电阻大小。连接原点O与甲、乙、丙、丁四个点，观察可知：丙点与原点连线的斜率最大，因此丙对应的电阻阻值最大。
【答案】C
【知识点】欧姆定律、U-I图像与电阻
【点评】本题考查欧姆定律在U-I图像中的应用，核心是理解U-I图像中电阻的几何意义，属于基础题，难度适中。
【难度系数】0.6
