5. 如图所示，电源电压保持不变，闭合开关$\mathrm{S}$后两个灯泡正常发光，两只电表示数都正常，一段时间后两个灯泡突然熄灭，且电压表示数变大，电流表示数变为零，故障原因可能是
灯泡L1断路
；排除故障后，小军再测$\mathrm{L}_2$两端电压，他保持$b$处接线不动，只是把电压表$a$处接线改接到$c$处，会出现的现象是
电压表指针反向偏转，可能损坏电压表
。
答案：5. 灯泡L1断路；电压表指针反向偏转，可能损坏电压表
解析：
【分析】
首先明确电路结构：L₁与L₂串联，电流表测电路电流，电压表测L₁两端电压。故障现象中，两灯熄灭、电流表示数为零说明电路断路；电压表示数变大说明电压表两端能连通电源两极，据此判断断路位置；再分析改接电压表接线柱时，正负接线柱是否接反，推导现象。
【解析】
1. 故障原因：闭合开关后两灯熄灭，电流表示数为零，说明电路发生断路；电压表示数变大，说明电压表两端可与电源两极连通，因此故障为L₁断路（此时电压表串联在电路中，测电源电压，故示数变大，电路中电流极小，电流表示数几乎为零，两灯不发光）。
2. 改接电压表的现象：保持b处接线不动，将电压表a处接线改接到c处，此时电压表的正负接线柱接反（原电压表a接电源正极侧，b接L₁另一端，改接后电流从电压表负接线柱流入、正接线柱流出），因此电压表指针反向偏转，可能损坏电压表。
【答案】
灯泡L₁断路；电压表指针反向偏转，可能损坏电压表
【知识点】
串联电路故障分析；电压表的使用
【点评】
本题考查串联电路故障分析和电压表的正确使用，需结合电路特点判断故障，注意电压表正负接线柱不能接反，是电学基础题，需掌握电路故障的判断方法。
【难度系数】
0.4

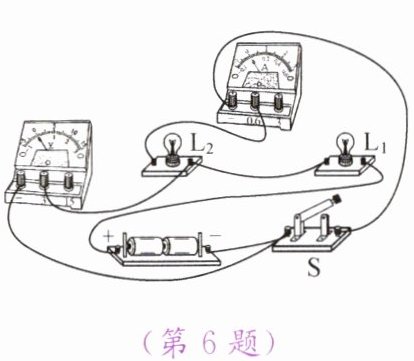

6. 如图所示，当开关S闭合时，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$均发光，过了一会儿，其中一个灯泡突然熄灭，两只电表中有一只电表示数变为零。下列判断中正确的是 （
D
）
A.灯泡$\mathrm{L}_1$熄灭，电流表示数变为零
B.灯泡$\mathrm{L}_1$熄灭，电压表示数变为零
C.灯泡$\mathrm{L}_2$熄灭，电流表示数变为零
D.灯泡$\mathrm{L}_2$熄灭，电压表示数变为零
（第6题） （第7题）
答案：6. D
解析：
【分析】首先明确电路结构：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测量通过$\mathrm{L}_1$支路的电流，电压表测量$\mathrm{L}_2$两端（电源）的电压。故障类型为断路（若发生短路会造成电源短路，两灯均不亮，不符合“一个灯泡熄灭”的条件）。接下来分析故障情况：若$\mathrm{L}_1$断路，$\mathrm{L}_1$熄灭，电流表测$\mathrm{L}_1$电流，示数变为零，但电压表仍测电源电压，示数不变，不符合“一只电表示数变为零”的全部要求；若$\mathrm{L}_2$断路，$\mathrm{L}_2$熄灭，$\mathrm{L}_1$支路仍通路，电流表有示数，而电压表并联在$\mathrm{L}_2$两端，断路后电压表无法连通电源负极，示数变为零，符合题意。
【解析】解：由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测$\mathrm{L}_1$支路电流，电压表测$\mathrm{L}_2$两端电压。
当$\mathrm{L}_1$断路时：$\mathrm{L}_1$熄灭，电流表无示数，电压表仍测电源电压，有示数，不符合题意；
当$\mathrm{L}_2$断路时：$\mathrm{L}_2$熄灭，$\mathrm{L}_1$正常工作，电流表有示数；电压表因$\mathrm{L}_2$断路，无法连通电源负极，示数变为零，符合“一个灯泡熄灭，一只电表示数变为零”的条件，对应选项D。
【答案】D
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障分析，需明确电流表、电压表的测量对象，结合断路故障对电路的影响，判断电表示数和灯泡工作状态的变化，关键是确定电压表的连接位置，分析断路时电压表是否能连通电源两极。
【难度系数】0.5

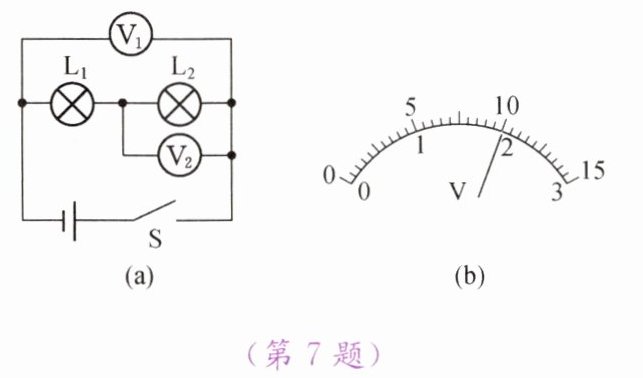

7. 小明按如图(a)所示的电路进行实验，当闭合开关S，各用电器都正常工作时，电压表$\mathrm{V}_1$和$\mathrm{V}_2$的指针位置完全一样。如图(b)所示，$\mathrm{L}_2$两端的电压为
2
V，$\mathrm{L}_1$两端的电压为
8
V。若$\mathrm{L}_1$的电阻为$10\ \Omega$，则通过$\mathrm{L}_2$的电流是
0.8
A。
答案：7. 2；8；0.8
解析：
【分析】首先分析电路连接方式：由图(a)可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测电源总电压，$\mathrm{V}_2$测$\mathrm{L}_2$两端电压。根据串联电路电压规律，总电压大于各部分电压，因此$\mathrm{V}_1$示数大于$\mathrm{V}_2$示数；两表指针位置相同，说明量程不同，$\mathrm{V}_1$用0~15V量程，$\mathrm{V}_2$用0~3V量程，大量程读数是小量程的5倍，据此算出两电压表示数，再结合串联电压规律求$\mathrm{L}_1$电压，最后用欧姆定律和串联电流规律计算电流。
【解析】1. 电路分析：$\mathrm{L}_1$与$\mathrm{L}_2$串联，$\mathrm{V}_1$测总电压，$\mathrm{V}_2$测$\mathrm{L}_2$电压，故$U = U_1 + U_2$，$U ＞ U_2$。
2. 电压表读数：指针位置相同，$\mathrm{V}_2$用0~3V量程，分度值0.1V，示数$U_2=2\ \mathrm{V}$（即$\mathrm{L}_2$两端电压）；$\mathrm{V}_1$用0~15V量程，分度值0.5V，示数$U=10\ \mathrm{V}$。
3. 求$\mathrm{L}_1$电压：$U_1 = U - U_2 = 10\ \mathrm{V} - 2\ \mathrm{V} = 8\ \mathrm{V}$。
4. 求电流：串联电流处处相等，$I = \frac{U_1}{R_1} = \frac{8\ \mathrm{V}}{10\ \Omega} = 0.8\ \mathrm{A}$，即通过$\mathrm{L}_2$的电流为0.8A。
【答案】2；8；0.8
【知识点】串联电路电压规律、电压表读数、欧姆定律
【点评】本题结合串联电路规律与电压表读数，关键是判断量程差异，难度适中，需掌握串联电路特点和欧姆定律的应用。
【难度系数】0.5
