12. 如图所示的电路，闭合开关S后，灯泡L能正常发光，电表甲和电表乙（
C
）
A.都是电流表
B.都是电压表
C.分别是电压表和电流表
D.分别是电流表和电压表
答案：12. C
13. 小明按如图(a)所示的电路进行实验，当开关S闭合后，$\mathrm{V}_1$与$\mathrm{V}_2$的指针位置完全一样，如图(b)所示，造成这一现象的原因可能是（
D
）
A.$\mathrm{L}_1$断路
B.$\mathrm{L}_2$短路
C.$\mathrm{V}_1$和$\mathrm{V}_2$所选的量程不同，$\mathrm{L}_1$短路
D.$\mathrm{V}_1$和$\mathrm{V}_2$所选的量程不同，电路正常工作
答案：13. D
14. 学校有前、后两道门，为了加强校内安全，学校给值班室安装了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。下列符合要求的电路图是（
A
）
答案：14. A
三、解答题(第15题4分,第16、17、18、20题每题6分,第19题10分,共38分)

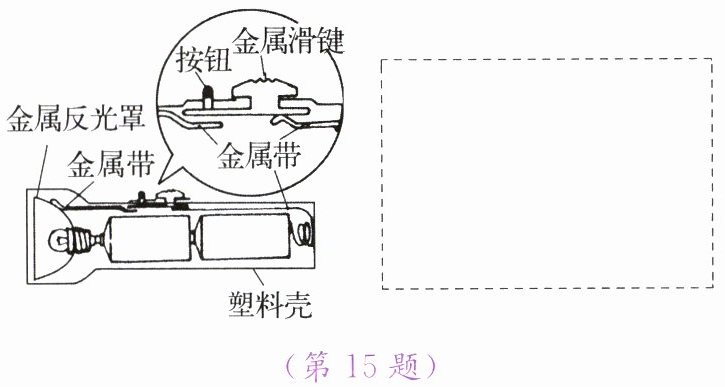

15. 如图所示是手电筒的结构图,当开关向前推进时,电路接通,灯泡亮。请在虚线框内画出手电筒的电路图。
答案：15. 见图
16. 有一只开关、一个电动机、一个灯泡和一个电池组，在上面虚线框内画出开关同时控制电动机和小灯泡的两种不同电路。
答案：16. 见图
17. 如图所示是小明在探究并联电路电流特点时还未连接完整的实物电路。若要测$\mathrm{L}_1$支路的电流，请用笔画线表示导线完成实物电路的连接。
答案：17. 见图
