7. 小明竖直向上抛出一个小球，小球离手后在空中运动。下列图像中能反映小球动能 $ E_k $ 随时间 $ t $ 变化关系的是 （）

8. 如图所示，已知电源电压不变，为了比较电阻$R_1$和$R_2$的大小，四名同学分别设计了如下的电路，其中不可行的是（）

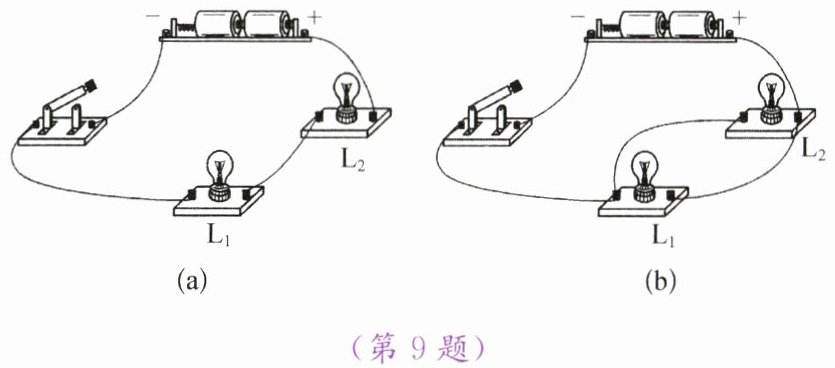

9. 将两只灯泡分别接在如图所示的两个电路中，比较串联和并联电路的特点。下列实验现象中不可能的是 （）

A.在图(a)电路中，当灯泡$\mathrm{L}_1$和$\mathrm{L}_2$都发光时，取下$\mathrm{L}_1$后，$\mathrm{L}_2$会熄灭
B.在图(a)电路中再串联一个灯泡，接通电路后，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$变暗
C.在图(b)电路中，当灯泡$\mathrm{L}_1$和$\mathrm{L}_2$都发光时，取下$\mathrm{L}_1$后，$\mathrm{L}_2$不会熄灭
D.在图(b)电路中再并联一个灯泡，接通电路后，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$变亮

10. 如图所示，小明利用同一个电路图做了两个实验，实验①是探究通过导体的电流与它两端电压的关系，实验②是探究通过导体的电流与电阻的关系。以上两个实验在操作过程中都要调节滑动变阻器，其主要目的是 （）

A.实验①是为了改变导体两端电压，实验②是为了控制导体两端电压一定
B.实验①是为了控制导体两端电压一定，实验②是为了改变导体两端电压
C.实验①是为了改变导体电阻，实验②是为了控制导体电阻一定
D.实验①是为了控制导体电阻一定，实验②是为了改变导体电阻
