13. 小华用图示装置测量动滑轮的机械效率，下列说法中正确的是 （）

A.实验中为了测量方便，让弹簧测力计在静止时读数
B.弹簧测力计对绳子的拉力与物体的重力是一对平衡力
C.增大物体被提升的高度，可以提高动滑轮的机械效率
D.增大物体重力与动滑轮重力的比值，可以提高动滑轮的机械效率

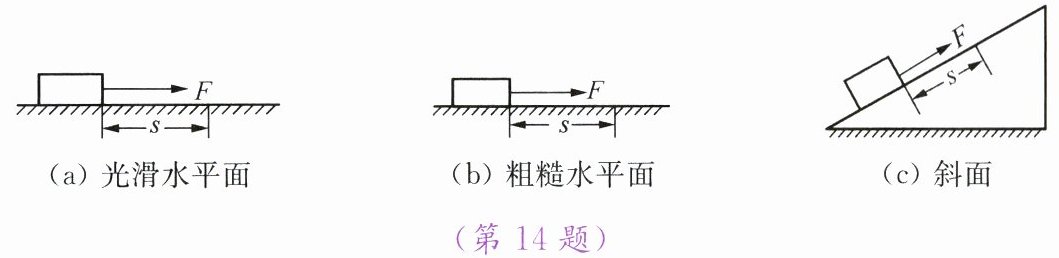

14. 如图所示，物体在相同大小的拉力F作用下，沿力的方向在不同的表面上移动了相同距离s，若三种情况下拉力F做的功分别为$W_1$、$W_2$、$W_3$，则 （）


A.$W_1=W_2=W_3$
B.$W_1＞W_2＞W_3$
C.$W_1＜W_2＜W_3$
D.$W_1＜W_3＜W_2$

15. 若甲、乙两台机器的功率之比为2:3，所做的功之比为3:2，则它们的工作时间之比为
（）

A.4:9
B.9:4
C.1:1
D.5:2

16. 如图所示，用滑轮组把重力为200 N的货物提升到9 m高的楼上，若所用的拉力为80 N，则总功和滑轮组的机械效率分别是（）

A.1 800 J,83.3%
B.2 160 J,83.3%
C.1 400 J,80%
D.1 800 J,80%

17. 小明和他所骑的轻便自行车总重约600 N，在上学路上，他骑车在20 s内匀速通过了一段长100 m的平直公路。若自行车所受路面的阻力约为人和车总重力（第16题）的0.05倍，则通过该段公路时，小明蹬车的功率约为（）

A.150 W
B.300 W
C.1 500 W
D.3 000 W

18. 如图所示，为使杠杆OA保持静止，画出在A点所加最小力$F_1$的示意图和阻力$F_2$的力臂$l_2$。
（第18题）

19. 画出图中抽水机手柄上A点所受动力$F_1$的力臂$l_1$和B点所受阻力$F_2$的

20. 如图所示，人站在地面上，将重为G的物体通过滑轮组提起，画出绳子的绕法。
