【分析】
先明确各点在并联电路中的位置：图甲中A是L₁支路、B是L₂支路、C是干路；再结合实物连接判断电流表测量对象；电流表使用时量程选择需合适，指针超量程说明量程选小；电流表内阻极小，与用电器并联会造成短路，据此分析现象。
【解析】
（1）图甲中，A点在L₁支路，B点在L₂支路，C点在干路；图乙实物电路里，电流表接在干路，电流经电流表后才分成两路到L₁、L₂，因此电流表测量C处电流。
（2）图丙中电流表选用0~0.6A量程，指针偏转超过该量程最大值，原因是选择的量程太小，无法正确测量；需断开开关，改用0~3A的大量程。
（3）电流表相当于导线，与L₁并联时，会短路L₁，同时形成电源短路，电路中无电流通过L₁、L₂，两灯都不发光，故选B。
【答案】
(1) C (2) 选择的量程太小；改用0～3 A的大量程 (3) B
【知识点】
并联电路电流规律、电流表使用、短路现象
【点评】
本题考查并联电路电流探究实验，涉及电流表使用、短路判断，需掌握电流表正确用法和短路对电路的影响，难度适中。
【难度系数】
0.5

【分析】

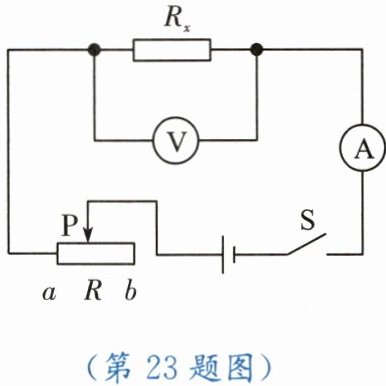

第(1)问：电流表偏转说明电路通路，电压表测Rx两端电压，示数等于电源电压，说明Rx两端电压等于电源电压，此时滑动变阻器接入电阻为0，导致Rx直接接在电源两端，因此电压为电源电压。第(2)问：电流表偏转小是因为电流小，电源电压一定，电流小说明总电阻大，利用串联电路的规律，当滑动变阻器接入最大阻值R时，Rx与R串联，电压表测Rx的电压，根据串联电路电流相等，结合欧姆定律即可求出Rx，无需电流表读数。
【解析】
(1) 闭合开关后电流表指针偏转，表明电路为通路；电压表测量Rx两端的电压，示数为3V等于电源电压，说明Rx两端电压等于电源电压，此时滑动变阻器接入电路的电阻为0，故产生该现象的原因是滑动变阻器接入电路的电阻为零。
(2) 将滑动变阻器的滑片P移到最大阻值处，此时滑动变阻器接入电路的电阻为R，Rx与R串联，电压表测Rx两端的电压，读出电压表示数为$U_x$。根据串联电路的电压规律，滑动变阻器两端的电压为$U - U_x$；串联电路中电流处处相等，电路中的电流$I = \frac{U_x}{R_x} = \frac{U - U_x}{R}$，整理可得$R_x = \frac{U_x R}{U - U_x}$。
【答案】
(1) 滑动变阻器接入电路的电阻为零；(2) 最大阻值处；电压表示数$U_x$；$\dfrac{U_x R}{U-U_x}$
【知识点】
欧姆定律、串联电路规律、电阻测量
【点评】
本题围绕电阻测量实验，考查电路故障分析和利用串联电路特点、欧姆定律间接测电阻，需理解实验原理，灵活运用电路规律，是中等难度的实验题。
【难度系数】
0.5

【分析】
要解决这道滑轮组计算题，首先需确定承担物重的绳子段数n（本题中n=2）；不计绳重和摩擦时，利用滑轮组拉力公式计算动滑轮重力；再根据功、功率公式计算拉力做功的功率；最后用有用功与总功的比值计算机械效率，需牢记各公式的适用条件和变形规则。
【解析】
由图可知，承担物重的绳子段数$ n=2 $。
(1) 不计绳重和摩擦，滑轮组拉力公式为$ F = \frac{G_{物} + G_{动}}{n} $，变形得动滑轮重力：
$ G_{动} = nF - G_{物} = 2 × 500\,\mathrm{N} - 900\,\mathrm{N} = 100\,\mathrm{N} $；
(2) 绳子自由端移动的距离$ s = nh = 2 × 3\,\mathrm{m} = 6\,\mathrm{m} $，人拉绳子做的总功：
$ W_{总} = Fs = 500\,\mathrm{N} × 6\,\mathrm{m} = 3000\,\mathrm{J} $，拉力做功的功率：
$ P = \frac{W_{总}}{t} = \frac{3000\,\mathrm{J}}{15\,\mathrm{s}} = 200\,\mathrm{W} $；
(3) 有用功$ W_{有} = G_{物}h = 900\,\mathrm{N} × 3\,\mathrm{m} = 2700\,\mathrm{J} $，滑轮组的机械效率：
$ \eta = \frac{W_{有}}{W_{总}} × 100\% = \frac{2700\,\mathrm{J}}{3000\,\mathrm{J}} × 100\% = 90\% $。
【答案】
(1) 100 N；(2) 200 W；(3) 90%
【知识点】
滑轮组的计算、功率、机械效率
【点评】
本题为基础滑轮组计算题，考查滑轮组相关公式的应用，关键是确定承担物重的绳子段数，需熟练掌握功、功率、机械效率的计算公式，难度适中，适合巩固力学基础知识点。
【难度系数】
0.6
