2. 画出实验设计思路:需要什么仪器?如何连接电路?测量哪些数据?先做什么?再做什么?最后通过分析比较得出结论。
答案:解:
1. 所需实验仪器:
电源、开关、3个规格不同的小灯泡、电流表1只、电压表1只、导线若干。
2. 电路连接方式:
① 串联电路:将电源、开关、两个小灯泡顺次用导线连接,组成完整串联回路;电流表可串联接入电路任意位置,电压表通过换接接线柱位置,分别并联在待测的电源、小灯泡两端。
② 并联电路:将两个小灯泡的两端分别对接,再与开关、电源连接组成完整并联回路;电流表通过换接位置,分别串联接入待测的干路、支路中,电压表通过换接接线柱位置,分别并联在待测的电源、小灯泡两端。
3. 需要测量的数据:
串联电路:串联电路中三个不同位置的电流值,电源总电压、两个小灯泡各自两端的电压值。
并联电路:并联电路干路电流、两条支路的电流值,电源总电压、两个小灯泡各自两端的电压值。
4. 实验操作流程:
先按串联电路要求连接电路,检查电路连接无误后闭合开关,依次测量并记录三处电流和三个电压值;更换不同规格的小灯泡,重复上述串联实验2次,共得到3组串联实验数据。
再将电路改接为并联电路,检查电路连接无误后闭合开关,依次测量并记录干路、两支路的电流和三个电压值;更换不同规格的小灯泡,重复上述并联实验2次,共得到3组并联实验数据。
最后对比分析多组串联的电流、电压数据,归纳得出串联电路的电流、电压规律;对比分析多组并联的电流、电压数据,归纳得出并联电路的电流、电压规律。
解析:
【分析】
本题实验目的是探究串、并联电路的电流和电压规律,需围绕实验目的设计方案:第一步根据实验需求选择合适的实验仪器;第二步按照串、并联电路的连接规则正确连接电路,注意电流表串联、电压表并联的使用要求;第三步确定需要测量的对应电流、电压数据,且为避免实验偶然性需更换不同规格灯泡多次实验;最后通过分析多组实验数据归纳得出串、并联电路的电流、电压规律。
【解析】
1. 所需实验仪器:电源、开关、3个规格不同的小灯泡、电流表1只、电压表1只、导线若干。
2. 电路连接方式:①串联电路:将电源、开关、两个小灯泡顺次用导线连接,组成完整串联回路;电流表可串联接入电路任意位置,电压表通过换接接线柱位置,分别并联在待测的电源、小灯泡两端。②并联电路:将两个小灯泡的两端分别对接,再与开关、电源连接组成完整并联回路;电流表通过换接位置,分别串联接入待测的干路、支路中,电压表通过换接接线柱位置,分别并联在待测的电源、小灯泡两端。
3. 需要测量的数据:串联电路:串联电路中三个不同位置的电流值,电源总电压、两个小灯泡各自两端的电压值。并联电路:并联电路干路电流、两条支路的电流值,电源总电压、两个小灯泡各自两端的电压值。
4. 实验操作流程:先按串联电路要求连接电路,检查电路连接无误后闭合开关,依次测量并记录三处电流和三个电压值;更换不同规格的小灯泡,重复上述串联实验2次,共得到3组串联实验数据。再将电路改接为并联电路,检查电路连接无误后闭合开关,依次测量并记录干路、两支路的电流和三个电压值;更换不同规格的小灯泡,重复上述并联实验2次,共得到3组并联实验数据。最后对比分析多组串联的电流、电压数据,归纳得出串联电路的电流、电压规律;对比分析多组并联的电流、电压数据,归纳得出并联电路的电流、电压规律。
【答案】
1. 所需实验仪器:电源、开关、3个规格不同的小灯泡、电流表1只、电压表1只、导线若干。
2. 电路连接方式:①串联电路:将电源、开关、两个小灯泡顺次用导线连接,组成完整串联回路;电流表可串联接入电路任意位置,电压表通过换接接线柱位置,分别并联在待测的电源、小灯泡两端。②并联电路:将两个小灯泡的两端分别对接,再与开关、电源连接组成完整并联回路;电流表通过换接位置,分别串联接入待测的干路、支路中,电压表通过换接接线柱位置,分别并联在待测的电源、小灯泡两端。
3. 需要测量的数据:串联电路:串联电路中三个不同位置的电流值,电源总电压、两个小灯泡各自两端的电压值。并联电路:并联电路干路电流、两条支路的电流值,电源总电压、两个小灯泡各自两端的电压值。
4. 实验操作流程:先按串联电路要求连接电路,检查电路连接无误后闭合开关,依次测量并记录三处电流和三个电压值;更换不同规格的小灯泡,重复上述串联实验2次,共得到3组串联实验数据。再将电路改接为并联电路,检查电路连接无误后闭合开关,依次测量并记录干路、两支路的电流和三个电压值;更换不同规格的小灯泡,重复上述并联实验2次,共得到3组并联实验数据。最后对比分析多组串联的电流、电压数据,归纳得出串联电路的电流、电压规律;对比分析多组并联的电流、电压数据,归纳得出并联电路的电流、电压规律。
【知识点】
串并联电路电流规律、串并联电路电压规律、电流表与电压表的使用
【点评】
本题为初中电学基础实验设计题,围绕探究串、并联电路的电流和电压规律展开,考查学生对电路连接、电表使用、实验设计思路的掌握,需通过多次实验获取普遍规律,注重基础实验能力的考查,是电学核心基础题型。
【难度系数】
0.7
3. 画出实验电路图。(自己作图)
答案:解:
探究串联电路特点的实验电路图:
从电源正极出发,用导线依次连接开关S、小灯泡L₁、小灯泡L₂,最终回到电源负极,构成完整串联回路。
可将电流表串联在回路的不同位置,测量串联电路不同位置的电流;将电压表分别并联在L₁两端、L₂两端、电源两端,测量各部分电路和电源的电压。
探究并联电路特点的实验电路图:
电源正极连接干路开关S后,导线分为两条独立支路:一条支路接入小灯泡L₁,另一条支路接入小灯泡L₂,两条支路的另一端共同连接回电源负极,构成完整并联回路。
可将电流表分别串联在干路、L₁所在支路、L₂所在支路,测量干路和各支路的电流;将电压表分别并联在L₁两端、L₂两端、电源两端,测量各支路和电源的电压。
解析:
【分析】
本题要求绘制探究串、并联电路特点的实验电路图,解题思路为:①明确串联电路是用电器依次连接,并联电路是用电器并列连接;②结合实验测量需求,电流表需串联在电路中测电流,电压表需并联在被测用电器或电源两端测电压,据此分别设计串联、并联的实验电路图。
【解析】
1. 探究串联电路特点的实验电路图:从电源正极出发,依次连接开关S、小灯泡L₁、小灯泡L₂,最终回到电源负极,构成完整串联回路;将电流表串联在回路的不同位置,可测量串联电路不同位置的电流;将电压表分别并联在L₁两端、L₂两端、电源两端,可测量各部分电路和电源的电压。
2. 探究并联电路特点的实验电路图:电源正极连接干路开关S后,导线分为两条独立支路,一条支路接入小灯泡L₁,另一条支路接入小灯泡L₂,两条支路的另一端共同连接回电源负极,构成完整并联回路;将电流表分别串联在干路、L₁所在支路、L₂所在支路,可测量干路和各支路的电流;将电压表分别并联在L₁两端、L₂两端、电源两端,可测量各支路和电源的电压。
【答案】
探究串联电路特点的实验电路图:从电源正极出发,用导线依次连接开关S、小灯泡L₁、小灯泡L₂,最终回到电源负极,构成完整串联回路。可将电流表串联在回路的不同位置,测量串联电路不同位置的电流;将电压表分别并联在L₁两端、L₂两端、电源两端,测量各部分电路和电源的电压。探究并联电路特点的实验电路图:电源正极连接干路开关S后,导线分为两条独立支路:一条支路接入小灯泡L₁,另一条支路接入小灯泡L₂,两条支路的另一端共同连接回电源负极,构成完整并联回路。可将电流表分别串联在干路、L₁所在支路、L₂所在支路,测量干路和各支路的电流;将电压表分别并联在L₁两端、L₂两端、电源两端,测量各支路和电源的电压。
【知识点】
串联电路、并联电路、电流表电压表使用
【点评】
本题为电学基础实验的电路图绘制题,核心是掌握串并联电路的连接规则及电表的正确使用方法,是初中电学的重点内容,难度适中。
【难度系数】
0.3
4. 进行实验,并把测得的数据填在下表中,或把操作中出现的问题简明扼要地写下来。

答案:解:
串联电路电压实验参考数据:
| $U_1/\mathrm{V}$ | $U_2/\mathrm{V}$ | $U/\mathrm{V}$ |
| ---- | ---- | ---- |
| 2.4 | 1.6 | 4.0 |
并联电路电压实验参考数据:
| $U_1/\mathrm{V}$ | $U_2/\mathrm{V}$ | $U/\mathrm{V}$ |
| ---- | ---- | ---- |
| 3.0 | 3.0 | 3.0 |
操作中常见问题:
1. 电压表正负接线柱接反,指针反向偏转,无法正常读数;
2. 电压表量程选择过小,指针偏出刻度盘最大测量值,易损坏电表;
3. 电压表量程选择过大,指针偏转角度过小,读数误差较大;
4. 连接电路时开关未断开,接线瞬间电路导通,易造成元件损坏。
解析:
【分析】本题是探究串、并联电路电压规律的实验题,需根据串、并联电路的电压特点填写实验数据,同时明确实验操作中的常见问题。首先回忆规律:串联电路总电压等于各部分电路两端电压之和($U=U_1+U_2$);并联电路各支路两端电压相等,且等于电源电压($U=U_1=U_2$),据此填写符合规律的实验数据;另外要掌握电压表使用的注意事项,分析实验中易出现的操作问题。
【解析】1. 串联电路实验数据:根据串联电路电压规律,总电压$U=U_1+U_2$,选取合理数据如$U_1=2.4\mathrm{V}$,$U_2=1.6\mathrm{V}$,总电压$U=2.4\mathrm{V}+1.6\mathrm{V}=4.0\mathrm{V}$;2. 并联电路实验数据:根据并联电路电压规律,$U=U_1=U_2$,选取合理数据如$U_1=3.0\mathrm{V}$,$U_2=3.0\mathrm{V}$,总电压$U=3.0\mathrm{V}$;3. 操作常见问题:包括电压表正负接线柱接反、量程选择不当(过小或过大)、连接电路时开关未断开等,这些问题会影响实验结果或损坏器材。
【答案】串联电路电压实验参考数据:
| $U_1/\mathrm{V}$ | $U_2/\mathrm{V}$ | $U/\mathrm{V}$ |
| ---- | ---- | ---- |
| 2.4 | 1.6 | 4.0 |
并联电路电压实验参考数据:
| $U_1/\mathrm{V}$ | $U_2/\mathrm{V}$ | $U/\mathrm{V}$ |
| ---- | ---- | ---- |
| 3.0 | 3.0 | 3.0 |
操作中常见问题:
1. 电压表正负接线柱接反,指针反向偏转,无法正常读数;
2. 电压表量程选择过小,指针偏出刻度盘最大测量值,易损坏电表;
3. 电压表量程选择过大,指针偏转角度过小,读数误差较大;
4. 连接电路时开关未断开,接线瞬间电路导通,易造成元件损坏。
【知识点】串联电路电压规律,并联电路电压规律,电压表的使用
【点评】本题为电学基础实验题,核心考察串并联电路电压规律的应用及电压表的正确操作,是初中电学的重点实验内容,需学生熟练掌握规律和实验注意事项。
【难度系数】0.5
5. 测量结果说明了什么?可以得出什么结论?实验设计有不合理或不充分、不完美之处吗?仅测量一组电压是否能归纳出普遍适用的结论?
答案:解:
测量结果说明串联电路总电压与各部分电路两端电压的和近似相等,并联电路各支路两端的电压近似相等,且与电源两端电压近似相等。
可得出结论:串联电路两端的总电压等于各部分电路两端的电压之和,即$U=U_1+U_2$;并联电路中各支路两端的电压相等,即$U=U_1=U_2$。
该实验设计存在不充分的缺陷:仅使用了一组固定规格的用电器进行实验,没有更换不同规格的用电器开展多次重复实验。
仅测量一组电压不能归纳出普遍适用的结论:单组实验得到的结果存在偶然性,无法排除特殊实验条件的干扰,得出的结论不具备普遍适用性,需要更换不同规格的器材进行多次实验,获取多组数据,才能归纳出普遍成立的串并联电路电压规律。
解析:
【分析】
要解答本题,需结合串、并联电路电压测量实验的相关知识,分步骤思考:首先明确测量结果对应的电路电压现象,再推导实验结论;接着从实验设计的严谨性角度,分析器材选择的合理性;最后理解多次实验对归纳普遍规律的必要性,判断仅一组数据能否得出普遍结论。
【解析】
1. 测量结果的意义:串联电路总电压与各部分电路两端电压的和近似相等,并联电路各支路两端电压近似相等,且与电源两端电压近似相等;
2. 实验结论:串联电路两端的总电压等于各部分电路两端的电压之和,即$U=U_1+U_2$;并联电路中各支路两端的电压相等,即$U=U_1=U_2$;
3. 实验设计的缺陷:仅使用一组固定规格的用电器进行实验,未更换不同规格的用电器开展多次重复实验,结论存在偶然性;
4. 仅一组数据的问题:单组实验结果受特殊实验条件干扰,无法排除偶然性,得出的结论不具备普遍适用性,需更换不同规格器材多次实验获取多组数据,才能归纳普遍成立的串并联电路电压规律。
【答案】
测量结果说明串联电路总电压与各部分电路两端电压的和近似相等,并联电路各支路两端的电压近似相等,且与电源两端电压近似相等。可得出结论:串联电路两端的总电压等于各部分电路两端的电压之和,即$U=U_1+U_2$;并联电路中各支路两端的电压相等,即$U=U_1=U_2$。该实验设计存在不充分的缺陷:仅使用了一组固定规格的用电器进行实验,没有更换不同规格的用电器开展多次重复实验。仅测量一组电压不能归纳出普遍适用的结论:单组实验得到的结果存在偶然性,无法排除特殊实验条件的干扰,得出的结论不具备普遍适用性,需要更换不同规格的器材进行多次实验,获取多组数据,才能归纳出普遍成立的串并联电路电压规律。
【知识点】
串并联电路电压规律;实验探究的严谨性
【点评】
本题考查串并联电路电压规律的理解及实验探究的科学性,重点引导学生掌握实验设计的严谨性要求,理解多次实验对避免偶然性、归纳普遍结论的重要性,是基础实验探究类题目,需注重对实验过程的反思。
【难度系数】
0.5
1. 电路中电流特点:串联电路中的电流
处处相等
;并联电路干路中的电流等于
各支路电流
之和。
答案:1. 处处相等;各支路电流
解析:
【分析】
本题考查串联和并联电路的电流特点,解题时需回忆电学中两种基本电路的电流规律:串联电路电流路径唯一,各处电流大小相同;并联电路有多个支路,干路电流是各支路电流的总和,据此填写对应内容即可。
【解析】
串联电路中电流的路径只有一条,因此电路中的电流处处相等;并联电路中,干路电流是所有支路电流的总和,所以干路中的电流等于各支路电流之和。
【答案】
处处相等;各支路电流
【知识点】
串联电路电流特点,并联电路电流特点
【点评】
本题为电学基础识记类题目,考查学生对串联、并联电路电流基本规律的掌握,属于入门级知识点,难度较低。
【难度系数】
0.9

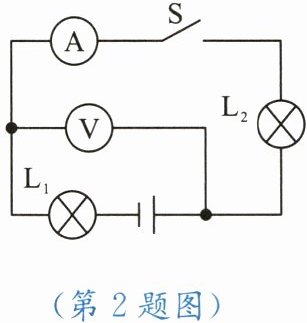

2. 如图所示,电源电压为9 V且保持不变,开关S闭合时,电压表的示数为6 V,则
A


A.$\mathrm{L}_1$两端的电压为3 V
B.$\mathrm{L}_1$两端的电压为6 V
C.$\mathrm{L}_2$两端的电压为3 V
D.$\mathrm{L}_2$两端的电压为9 V

(第2题图)
答案:2. A
解析:
【分析】首先明确电路连接:L₁与L₂串联,电流表测串联电路的电流,电压表并联在L₂两端,测量L₂的电压。根据串联电路电压规律,总电压等于各用电器两端电压之和,已知电源电压(总电压)和电压表示数(L₂的电压),即可算出L₁的电压,进而判断选项。
【解析】开关S闭合后,L₁和L₂串联,电流表测量串联电路的电流,电压表并联在L₂两端,因此电压表测量L₂两端的电压。已知电源电压U=9V,电压表示数为6V,即L₂两端的电压U₂=6V。根据串联电路电压规律U=U₁+U₂,可得L₁两端的电压U₁=U - U₂=9V -6V=3V。因此:
A选项:L₁两端的电压为3V,正确;
B选项:L₁两端的电压为6V,错误;
C选项:L₂两端的电压为3V,错误;
D选项:L₂两端的电压为9V,错误。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律,核心是判断电压表的测量对象,属于初中物理基础电路题,难度较低。
【难度系数】0.7
1. 将灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联后接入电路,并在电路中接入一个电流表;闭合开关后,发现电流表的示数为零。导致该故障的原因可能是 (
C


A.灯泡$\mathrm{L}_1$被短路
B.灯泡$\mathrm{L}_2$被短路
C.有一个灯泡的灯丝断了
D.电流表正负接线柱接反了
答案:1. C
解析:
【分析】首先,串联电路中电流表的示数为零,说明电路中无电流,故障类型为断路(若为短路,电路是通路,电流表应有示数)。接下来逐一分析选项:A选项L₁短路时电路仍为通路,电流表有示数;B选项L₂短路同理电路通路,电流表有示数;C选项某一灯泡灯丝断了,电路断开,电流无法通过,电流表无示数;D选项电流表正负接线柱接反时,电流表指针反向偏转但仍有示数。因此故障原因是断路,对应选项C。
【解析】串联电路中,电流表测量电路电流,示数为零表明电路断路(短路时电路为通路,电流表会有示数)。对各选项分析:
1. 选项A:L₁被短路,电路仍为通路,电流表有示数,不符合题意;
2. 选项B:L₂被短路,电路仍为通路,电流表有示数,不符合题意;
3. 选项C:某一灯泡灯丝断了,电路断路,电流为零,电流表无示数,符合题意;
4. 选项D:电流表正负接线柱接反,电流表指针反向偏转,但仍有电流通过,存在示数,不符合题意。
综上,答案为C。
【答案】C
【知识点】串联电路故障分析、电流表的使用
【点评】本题考查串联电路故障的判断,核心是区分断路和短路对电流表的影响,需结合电流表的使用规则分析,属于基础题型,难度适中。
【难度系数】0.5
2. 把两个灯泡串联后接到电源上,闭合开关S后,会发现灯泡$\mathrm{L}_1$比$\mathrm{L}_2$亮,则 (
C


A.通过灯泡$\mathrm{L}_1$的电流大
B.通过灯泡$\mathrm{L}_2$的电流大
C.通过两灯泡的电流一样大
D.无法判断
答案:2. C
解析:
【分析】本题考查串联电路的电流特点,解题思路是:先明确串联电路的核心电流规律,排除灯泡亮暗(由实际功率决定)的干扰,直接根据串联电路电流规律判断选项。
【解析】在串联电路中,电流只有一条路径,根据串联电路的电流规律:串联电路中各处的电流都相等。灯泡的亮暗由实际功率决定,与电流大小无关,因此两个灯泡串联时,通过L₁和L₂的电流一样大,故选项C正确,A、B、D错误。
【答案】C
【知识点】串联电路的电流规律
【点评】本题是初中电学的基础考点,易被灯泡亮暗的表象误导,需牢记串联电路电流处处相等的规律,区分电流大小与灯泡亮度的影响因素,难度较低。
【难度系数】0.6
3. 如图所示,闭合开关,若电流表$\mathrm{A}_2$的示数是0.25 A,则电流表$\mathrm{A}_1$的示数是
0.25
A。若将电流表$\mathrm{A}_1$接到a处,则它的示数应是
0.25
A。
答案:3. 0.25;0.25
解析:
【分析】首先观察电路图,判断电路连接方式:灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联,电流表$\mathrm{A}_1$、$\mathrm{A}_2$均串联在该串联电路中,a点也位于串联电路的路径上。根据串联电路的电流特点,串联电路中各处电流大小相等,据此分析各电流表的示数。
【解析】由电路图可知,$\mathrm{L}_1$和$\mathrm{L}_2$串联,电流表$\mathrm{A}_1$、$\mathrm{A}_2$测量的都是串联电路的电流,根据串联电路电流处处相等的规律,已知$\mathrm{A}_2$的示数为0.25 A,因此$\mathrm{A}_1$的示数等于$\mathrm{A}_2$的示数,为0.25 A;将电流表$\mathrm{A}_1$接到a处,a处仍在串联电路中,测量的还是串联电路的电流,所以其示数仍为0.25 A。
【答案】0.25;0.25
【知识点】串联电路电流规律、电流表的使用
【点评】本题考查串联电路的电流特点,核心是正确判断电路为串联电路,利用“串联电路各处电流相等”的规律即可解题,属于基础题型。
【难度系数】0.2
