【分析】
要解决本题，需分两步推导：
1. 第（1）问求水吸收的热量，需利用吸热公式$Q_{吸}=cm\Delta t$，先从图像中提取10min到20min水的温度变化$\Delta t$，再代入已知的水的质量、比热容计算；
2. 第（2）问求消耗酒精的质量，需结合加热效率公式$\eta=\frac{Q_{吸}}{Q_{放}}$算出酒精完全燃烧放出的热量$Q_{放}$，再利用热值公式$Q_{放}=m_{酒精}q$计算酒精质量。
【解析】

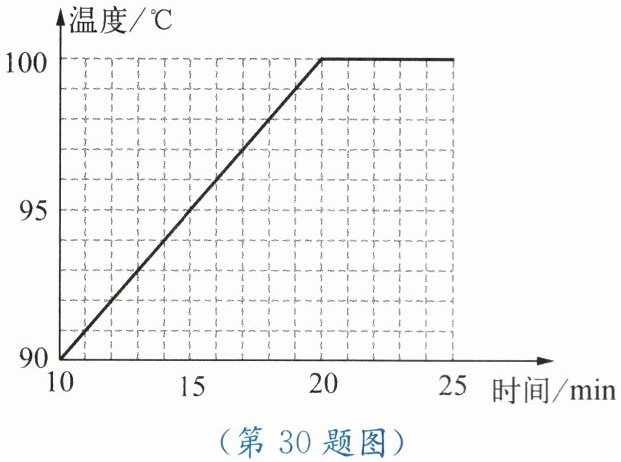

（1）由图像可知，第10min时水的温度为$90° C$，第20min时水的温度为$100° C$，则温度变化$\Delta t=100° C-90° C=10° C$。
水的质量$m=100g=0.1kg$，根据吸热公式：
$Q_{吸}=cm\Delta t=4.2×10^3\ \mathrm{J/(kg·℃)}×0.1\ \mathrm{kg}×10° C=4.2×10^3\ \mathrm{J}$。
（2）已知加热效率$\eta=25\%$，由$\eta=\frac{Q_{吸}}{Q_{放}}$得，酒精完全燃烧放出的热量：
$Q_{放}=\frac{Q_{吸}}{\eta}=\frac{4.2×10^3\ \mathrm{J}}{25\%}=1.68×10^4\ \mathrm{J}$。
根据热值公式$Q_{放}=m_{酒精}q$，得消耗酒精的质量：
$m_{酒精}=\frac{Q_{放}}{q}=\frac{1.68×10^4\ \mathrm{J}}{3.0×10^7\ \mathrm{J/kg}}=5.6×10^{-4}\ \mathrm{kg}=0.56\ \mathrm{g}$。
【答案】
(1) $4.2×10^3$ J (2) 0.56 g
【知识点】
热量计算、热效率、热值
【点评】
本题结合水的沸腾图像，考查热量、热效率与热值的综合计算，需从图像中提取温度变化，运用相关公式逐步求解，属于基础应用类题目，注重公式的实际运用。
【难度系数】
0.6

【分析】
要解决本题，首先需确定滑轮组中承担物重的绳子段数n；接着分别计算有用功（克服物体重力做的功）和总功（拉力做的功），利用机械效率公式求解机械效率；最后根据总功和时间计算拉力的功率。核心是正确判断绳子段数n，熟练运用功、机械效率、功率的相关公式。
【解析】
解：由图可知，滑轮组中承担物重的绳子段数n=3。
（1）计算滑轮组的机械效率：
物体升高高度h=0.2m，绳子自由端移动距离s=nh=3×0.2m=0.6m。
有用功：$W_{有}=Gh=600N×0.2m=120J$，
总功：$W_{总}=Fs=250N×0.6m=150J$，
机械效率：$\eta=\frac{W_{有}}{W_{总}}×100\%=\frac{120J}{150J}×100\%=80\%$。
（2）计算拉力的功率：
已知时间t=1s，拉力的功率：$P=\frac{W_{总}}{t}=\frac{150J}{1s}=150W$。
【答案】
（1）80%；（2）150 W
【知识点】
滑轮组机械效率、功的计算、功率的计算
【点评】
本题为滑轮组基础计算题，考查滑轮组绳子段数判断、机械效率和功率的基本计算，解题关键是准确确定承担物重的绳子段数，熟练运用相关公式，属于学生应掌握的常规题型。
【难度系数】
0.7
