1. 在“用伏安法测量灯泡的电阻”的实验中，电源电压保持不变，灯泡上标有“2.5 V”字样。
（1）电路接通后，小明发现灯泡发光较暗，电流表与电压表都有示数，并且无论怎样移动滑动变阻器的滑片，电流表与电压表的示数都不发生变化。这是因为
滑动变阻器同时接入下面两个接线柱
。

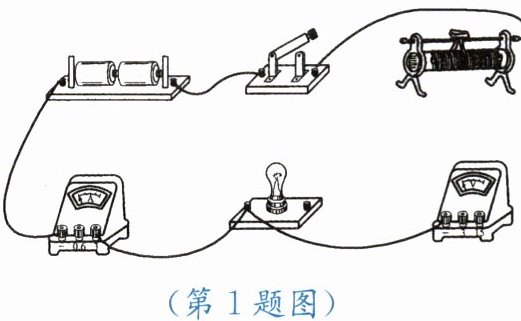

（2）如图所示，小明在连接电路时，想使滑动变阻器的滑片向右移动时变阻器的阻值变小，请你用笔画线代替导线帮助他将这一电路的实物图连接完整。
（3）小明将测量得到的数据及计算结果填入表格中。
可以得出灯泡正常发光时的电阻为
8.3
Ω（保留一位小数）。
（4）进一步分析上表中的数据发现，灯丝的阻值是变化的，其原因是
灯丝电阻随温度变化而变化
。这种现象在生活中也有体现。例如，家里的白炽灯在刚开灯的瞬间，灯丝
容易
（选填“容易”或“不容易”）烧断。
答案：（1）滑动变阻器同时接入下面两个接线柱 （2）图略 （3）8.3 （4）灯丝电阻随温度变化而变化 容易
解析：
【分析】
本题围绕伏安法测灯泡电阻的实验展开，需依次分析电路故障、滑动变阻器连接、电阻计算及电阻变化原因：
1. 故障分析：滑动变阻器需“一上一下”接线，若接下面两个接线柱，相当于定值电阻，阻值最大，导致灯暗且滑片移动不改变示数；
2. 滑动变阻器连接：要滑片右移阻值变小，需接右下接线柱和上端任意接线柱，保证接入电阻丝随滑片右移变短；
3. 正常发光电阻：利用额定电压2.5V时的电流，由R=U/I计算；
4. 电阻变化原因：灯丝电阻随温度变化，刚开灯时温度低、电阻小，电流大易烧断。
【解析】
（1）电路故障：滑动变阻器正确接法为“一上一下”，若同时接入下面两个接线柱，滑动变阻器相当于定值电阻，阻值最大，电路电流小导致灯泡发光较暗，且移动滑片无法改变接入电阻，电流表、电压表示数不变，故故障为滑动变阻器同时接入下面两个接线柱；
（2）滑动变阻器连接：需使滑片右移时阻值变小，应将滑动变阻器的右下接线柱与电路中上端任意一个接线柱连接（图略）；
（3）正常发光电阻：灯泡正常发光时电压为额定电压2.5V，根据实验数据，由R=U/I计算得电阻约为8.3Ω；
（4）阻值变化原因：灯丝电阻随温度升高而增大，故阻值变化；刚开灯时灯丝温度低，电阻小，家庭电路电压不变，由I=U/R知电流大，灯丝容易烧断。
【答案】
（1）滑动变阻器同时接入下面两个接线柱；（2）图略；（3）8.3；（4）灯丝电阻随温度变化而变化；容易
【知识点】
伏安法测电阻、滑动变阻器的使用、影响电阻大小的因素
【点评】
本题考查伏安法测电阻实验的基础知识点，涵盖故障分析、器材连接、电阻计算及原理应用，是电学实验的核心内容，需掌握实验操作要点与原理。
【难度系数】
0.6
2. 为测量阻值在5~10 Ω之间的定值电阻$R_x$，小明从实验室找来如下器材：电源一只(电压3 V不变)，电流表一只(0~0.6 A,0~3 A)，电压表一只(0~3 V,0~15 V)，滑动变阻器三只(规格分别为“100 Ω 0.2 A”“1 kΩ 0.1 A”和“50 Ω 1 A”)，开关一只，导线若干。
(1) 小明应选用规格为
50 Ω 1 A
的滑动变阻器；

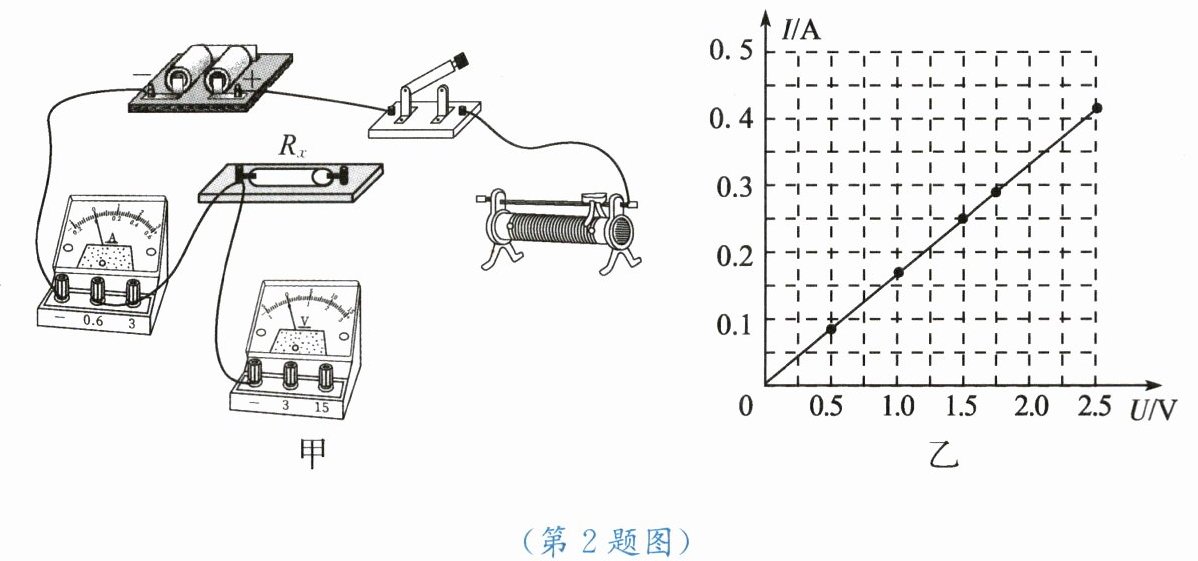

(2) 请你用笔画线代替导线，将实物电路(图甲)连接完整；
(3) 连接好电路后，小明进行了实验，根据所测的数据绘制出了电阻$R_x$的$I-U$图像(如图乙所示)。由图像可知，通过$R_x$的电流与其两端电压的关系是
成正比
，$R_x$的阻值是
6
Ω。
(第2题图)
答案：(1) 50 Ω 1 A （2）图略 （3）成正比 6
解析：
【分析】
首先处理第(1)问：选择滑动变阻器需考虑电路最大电流。电源电压3V，Rx最小为5Ω，根据欧姆定律，电路最大电流I=U/Rx=3V/5Ω=0.6A，滑动变阻器额定电流需大于0.6A，同时满足调节需求。三个滑动变阻器中，“100Ω 0.2A”和“1kΩ 0.1A”额定电流不足，仅“50Ω 1A”符合要求。
第(2)问：电压表需并联在Rx两端，电源电压3V，故电压表选0~3V量程，将电压表“3”接线柱连接到Rx右端接线柱即可。
第(3)问：I-U图像为过原点的直线，说明电流与电压成正比；取图像中任意一点，用欧姆定律R=U/I计算，可得Rx阻值为6Ω。
【解析】
(1) 计算电路最大电流：当Rx取最小值5Ω时，电路最大电流I_max = U电源/Rx最小 = 3V/5Ω = 0.6A。滑动变阻器需允许通过电流大于0.6A，“50Ω 1A”的额定电流1A＞0.6A，满足要求，故选“50Ω 1A”。
(2) 实物连接：电压表并联在Rx两端，电源电压3V，选用0~3V量程，将电压表“3”接线柱与Rx右端接线柱连接。
(3) 由图乙I-U图像可知，图像为过原点的直线，说明通过Rx的电流与其两端电压成正比；根据欧姆定律，取U=1.5V时，I=0.25A，Rx=U/I=1.5V/0.25A=6Ω，故Rx阻值为6Ω。
【答案】
(1) 50 Ω 1 A；(2) 图略；(3) 成正比；6
【知识点】
伏安法测电阻、欧姆定律、滑动变阻器的使用
【点评】
本题围绕伏安法测电阻实验展开，考查滑动变阻器选择、实物连接、I-U图像分析及电阻计算，需掌握实验器材选择依据和欧姆定律应用，难度适中。
【难度系数】
0.5
