1. 电压是形成
电流
的原因，电路中的
电源
是提供电压的装置。
答案：1. 电流 电源
解析：
【分析】
本题考查电学基础概念，需明确电压、电流、电源之间的关系：电压的作用是促使电荷定向移动形成电流，而电路中提供电压的装置是电源，据此可确定填空内容。
【解析】
根据电学基础知识，电压是形成电流的原因，电路中的电源是提供电压的装置，因此依次填入对应内容。
【答案】
电流 电源
【知识点】
电压的概念、电源的作用
【点评】
本题为电学基础概念识记题，考查对电压、电源基本定义的掌握，难度较低，属于必须牢记的知识点。
【难度系数】
0.9
2. 电路中要形成持续的电流必须具备两个条件：一是电路中需有
电源
；二是电路要处于
通路
（通路/断路）状态。
答案：2. 电源 通路
解析：
【分析】
要解答本题，需牢记电路中形成持续电流的核心条件：电流的形成需要电荷定向移动，电源是提供电压（推动电荷定向移动）的装置，因此第一个条件是电路中有电源；同时电路必须是闭合的通路，若为断路则电荷无法持续移动，不能形成持续电流，因此第二个条件是通路。
【解析】
电路中形成持续电流的两个必要条件：一是电路中需有电源，电源是提供电能（电压）的装置，没有电源无法提供持续的电能，电荷无法定向移动形成电流；二是电路要处于通路状态，断路时电路断开，电荷无法持续定向移动，不能形成持续电流。因此两个空依次填写电源、通路。
【答案】
电源、通路
【知识点】
持续电流的条件；电路通路
【点评】
本题为电学基础概念题，直接考察课本中形成持续电流的条件，属于入门级知识点，难度较低，熟记相关概念即可正确作答。
【难度系数】
0.8
3. 一节干电池的电压为
1.5
V。我国家庭电路的电压为
220
V。
答案：3. 1.5 220
解析：
【分析】
本题考查电学中常见电压值的识记，需牢记生活中常见电源的固定电压数值，直接回忆对应标准值即可得出答案。
【解析】
根据电学常识，一节普通干电池的电压为1.5V，我国家庭电路的标准电压为220V。
【答案】
1.5；220
【知识点】
常见电压值、电学基础常识
【点评】
本题为电学入门的基础识记题，考查生活中常见电压的数值，属于必须掌握的常识内容，难度极低。
【难度系数】
0.9
4. 高压输电线上的电压可达110 kV=
$1.1×10^5$
V=
$1.1×10^8$
mV。
答案：$4. 1.1×10^5 1.1×10^8$
解析：
【分析】首先明确电压单位kV、V、mV间的换算进率：1kV=10³V，1V=10³mV，换算时根据进率逐步将110kV转换为目标单位即可。
【解析】根据电压单位进率，1kV=10³V，因此110kV=110×10³V=1.1×10⁵V；又因为1V=10³mV，所以1.1×10⁵V=1.1×10⁵×10³mV=1.1×10⁸mV。
【答案$】1.1×10^5 1.1×10^8$
【知识点】电压单位换算
【点评】本题为电压单位的基础换算题，只需牢记相邻电压单位间的进率即可解答，难度较低。
【难度系数】0.9
5. 使用电压表时的注意事项：
（1）电压表应与被测电路
并
联。
（2）连接电压表时，应让电流从
正
接线柱流进，从
负
接线柱流出。
（3）被测电压的大小不能超过电压表的
量程
。若不能预先估计被测电压的大小，则要先试触
大
量程的接线柱，再决定使用哪一量程。
（4）在不超量程的情况下，电压表可以直接连到电源正负极上，此时测出的就是电源电压。
答案：5.（1）并 （2）正 负 （3）量程 大
解析：
【分析】
要解答本题，需牢记电压表的使用规则：①电压表应与被测电路并联；②连接时电流需遵循“正进负出”原则；③被测电压不能超过电压表的量程，无法估测时需先试触大量程接线柱。结合这些规则即可对应填写各空。
【解析】
（1）电压表的使用规则明确，电压表应与被测电路并联，故填“并”；
（2）连接电压表时，电流需从正接线柱流入、负接线柱流出，否则指针会反向偏转，故依次填“正”“负”；
（3）被测电压不能超过电压表的量程，若无法预先估测被测电压大小，需先试触大量程的接线柱，避免烧坏电压表，再决定使用的量程，故依次填“量程”“大”。
【答案】
5.（1）并 （2）正 负 （3）量程 大
【知识点】
电压表的使用
【点评】
本题为电学基础识记题，考查电压表使用的核心规则，侧重基础知识的掌握，难度较低。
【难度系数】
0.8
6. 电源、用电器、电气仪表等设备，通常都规定了正常工作的电压，称为
额定电压
；它们正常工作时的电流，称为
额定电流
。
答案：6. 额定电压 额定电流
解析：
【分析】
本题考查电学中设备正常工作的相关物理量的定义，解题时需明确：电源、用电器等设备为保证正常工作，会规定对应的工作参数，其中正常工作时的电压和电流有专门的专有名称，只需回忆这两个概念即可完成填空。
【解析】
根据电学基础概念，电源、用电器、电气仪表等设备规定的正常工作时的电压称为额定电压，正常工作时的电流称为额定电流，因此依次填入对应概念即可。
【答案】
额定电压；额定电流
【知识点】
额定电压、额定电流
【点评】
本题为电学基础概念识记题，考查对额定电压与额定电流定义的掌握，属于电学入门级知识点，难度较低，用于巩固电学基础概念。
【难度系数】
0.9

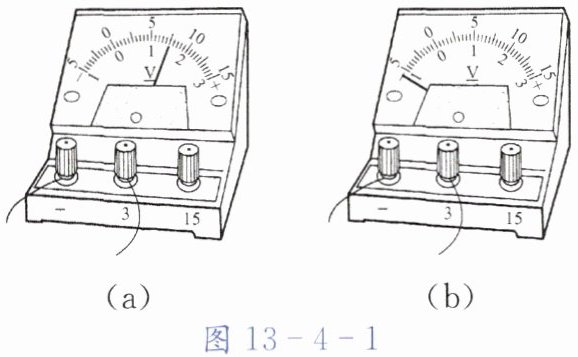

7. 如图13-4-1(a)所示的电压表共有三个接线柱。若把标有“－”和“3”这两个接线柱接到被测电路两端，则表示选用的量程为
0～3 V
，此时电压表的示数为
1.5 V
。某同学用电压表测灯泡两端的电压，当开关闭合时，发现电压表指针如图13-4-1(b)所示，这说明
电压表正负接线柱接反了
。
图13-4-1 图13-4-2
答案：7. 0～3 V 1.5 V 电压表正负接线柱接反了
解析：
【分析】
要解决这道题，需掌握电压表的使用规则：①接线柱对应量程：“－”是负接线柱，“3”“15”是正接线柱，接“－”和“3”时量程为0～3V；②读数：先确定量程，再看分度值，0～3V量程分度值为0.1V；③故障判断：电压表指针反向偏转是因为电流方向与接线柱要求相反，即正负接线柱接反。
【解析】
1. 量程判断：电压表接线柱中，“－”为负接线柱，“3”为正接线柱，接这两个接线柱时，选用的量程为0～3V；
2. 示数计算：0～3V量程的分度值是0.1V，指针指向1V后第5个小格，故示数为1V + 5×0.1V = 1.5V；
3. 故障分析：电压表正常使用时，电流需从正接线柱流入、负接线柱流出，若指针反向偏转，说明电流方向相反，即电压表正负接线柱接反了。
【答案】
0～3 V 1.5 V 电压表正负接线柱接反了
【知识点】
电压表的量程、电压表的读数、电压表的使用
【点评】
本题考查电压表的基础使用，涵盖量程选择、读数及故障判断，属于电学基础题，需牢记电压表的使用规则即可解答。
【难度系数】
0.8

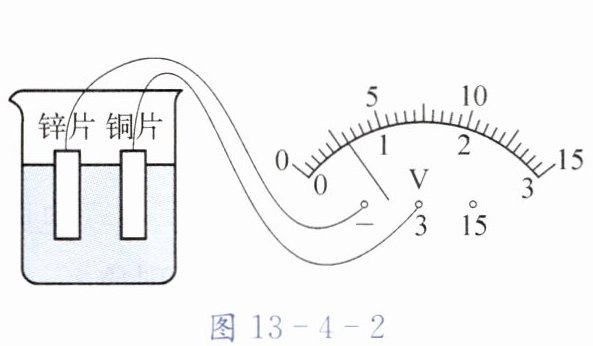

8. 如图13-4-2所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转情况可知：锌片是盐水电池的
负
极，电池的电压为
0.6
V。
答案：8. 负 0.6
解析：
【分析】
要判断盐水电池的正负极，需依据电压表的使用规则：电流从电压表正接线柱流入、负接线柱流出时，指针正向偏转，由此可确定与电压表接线柱相连的电池正负极；读取电池电压时，需先明确电压表的量程和分度值，再根据指针位置读数。
【解析】
1. 正负极判断：电压表指针正向偏转，说明电流从电压表正接线柱流入、负接线柱流出，因此与电压表负接线柱相连的锌片是盐水电池的负极。
2. 电压读数：电压表选用0~3V量程，分度值为0.1V，指针指向0.6V刻度线，故电池电压为0.6V。
【答案】
负；0.6
【知识点】
电压表的使用；电源正负极判断；电压的测量
【点评】
本题结合盐水电池考查电压表的基础应用，属于电学入门题，重点考查学生对电压表使用规则和读数方法的掌握，难度较低。
【难度系数】
0.8

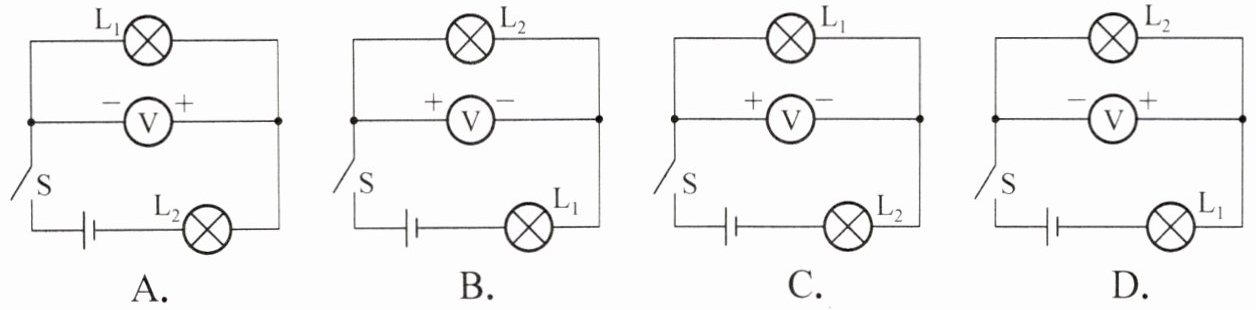

9. 下列用电压表测灯泡$\mathrm{L}_1$两端电压的电路图中正确的是(
C
)。
答案：9. C
解析：
【分析】
要判断电压表是否正确测量灯泡$\mathrm{L}_1$两端电压，需满足两个核心条件：①电压表并联在被测用电器$\mathrm{L}_1$两端；②电流从电压表的正接线柱流入、负接线柱流出。先明确电源正负极：电源长线段为正极，短线段为负极，本题中电源正极在左、负极在右，电流从正极流出经开关到左侧节点，再分支到$\mathrm{L}_1$和电压表，汇合后经$\mathrm{L}_2$回到负极，因此左侧节点电位高于右侧节点。
【解析】
1. 选项A：电压表并联在$\mathrm{L}_1$两端，但电压表负接线柱接左侧高电位端，正接线柱接右侧低电位端，电流从负接线柱流入，违反电压表“正进负出”的使用规则，错误。
2. 选项B：电压表并联在$\mathrm{L}_2$两端，未测量$\mathrm{L}_1$的电压，不符合题目要求，错误。
3. 选项C：电压表并联在$\mathrm{L}_1$两端，正接线柱接左侧高电位端，负接线柱接右侧低电位端，电流从正接线柱流入、负接线柱流出，完全符合电压表使用规则，正确。
4. 选项D：电压表并联在$\mathrm{L}_2$两端，且正负接线柱接反，不符合要求，错误。
【答案】
C
【知识点】
电压表的使用、电路连接
【点评】
本题考查电压表的正确使用，需牢记“并联在被测电路、电流正进负出”的规则，结合电路电位分析接线柱的正确性，属于电学基础题，需细心判断避免正负接线柱的错误。
【难度系数】
0.7
