【分析】

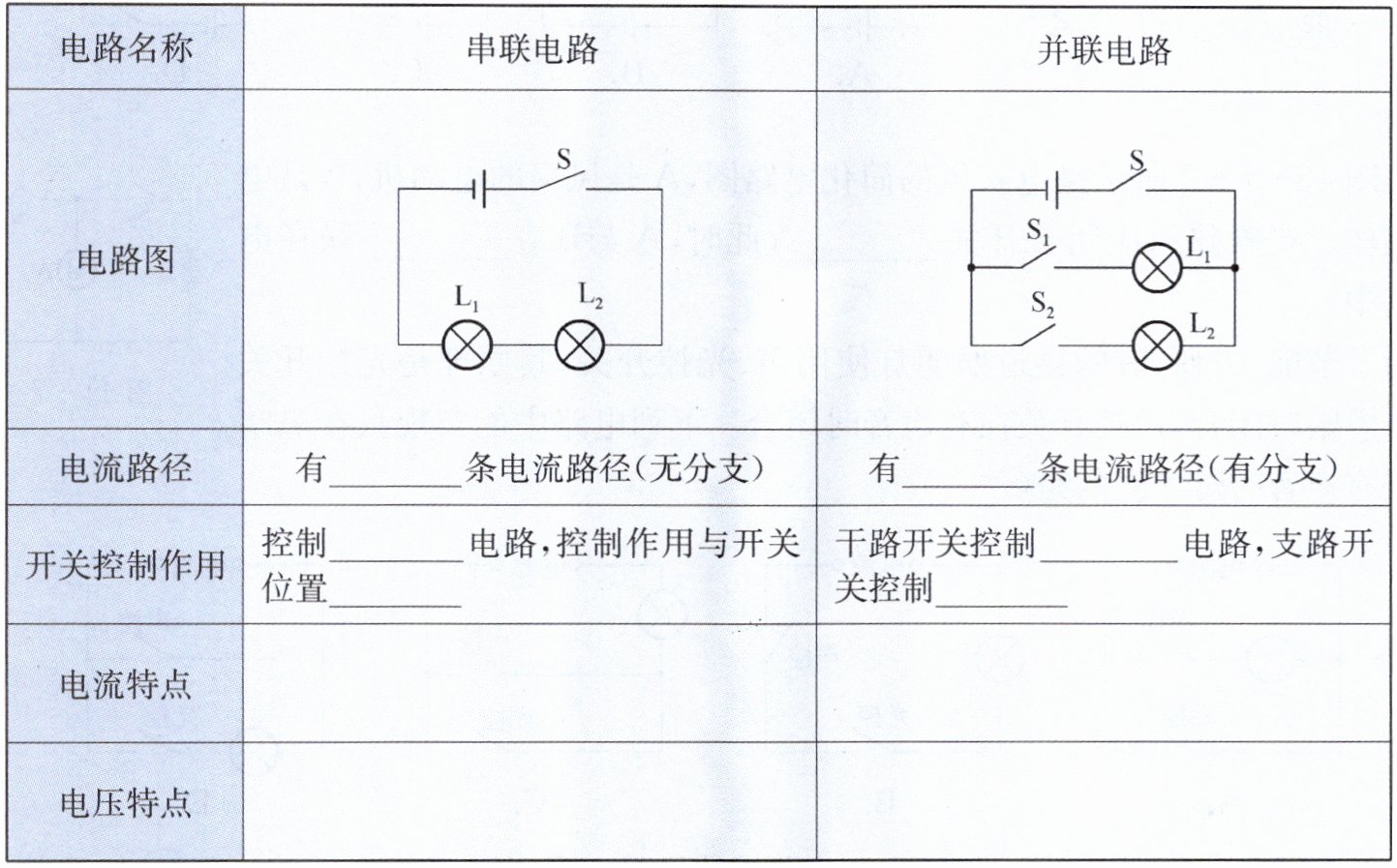

本题考查串联电路与并联电路的基础特点，解题时需回忆两类电路的核心规律：①电流路径：串联电路电流无分支，仅1条路径；并联电路电流有分支，有多条路径。②开关作用：串联电路中开关控制整个电路，控制效果与开关位置无关；并联电路中干路开关控制整个电路，支路开关仅控制所在支路。③电流特点：串联电路电流处处相等，并联电路干路电流等于各支路电流之和。④电压特点：串联电路总电压等于各部分电路两端电压之和，并联电路各支路两端电压相等且等于总电压。据此可逐一填写表格空缺。
【解析】
根据串联、并联电路的特点，逐一对应填写：
1. 电流路径：串联电路有1条电流路径，并联电路有多条电流路径；
2. 开关控制作用：串联电路开关控制整个电路，控制作用与开关位置无关；并联电路干路开关控制整个电路，支路开关控制本支路；
3. 电流特点：串联电路电流处处相等，并联电路干路电流等于各支路电流之和；
4. 电压特点：串联电路总电压等于各导体两端电压之和，并联电路总电压等于各支路两端电压。
【答案】
1 多 整个 无关 整个 本支路 处处相等 干路电流等于各支路电流之和 总电压等于各导体两端电压之和 总电压等于各支路两端电压
【知识点】
串联电路特点，并联电路特点，电流电压规律
【点评】
本题为电学基础概念题，聚焦串联与并联电路的核心区别，考查入门级电学知识点，难度较低，用于巩固电路基础认知。
【难度系数】
0.8

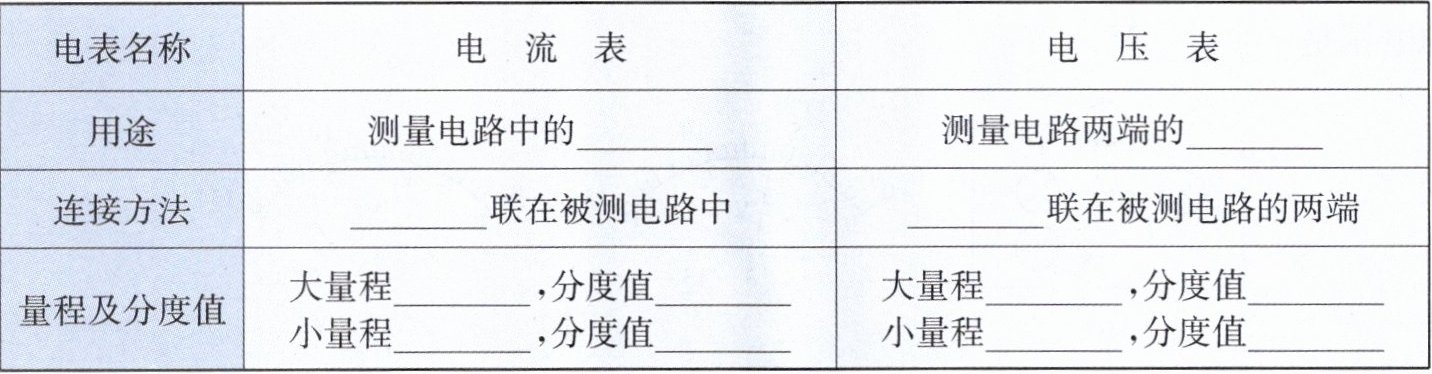

【分析】本题考查电流表和电压表的基础知识点，需回忆电表的用途、连接方式及量程分度值的相关内容，区分电流表与电压表的不同特性，逐一对应表格空缺处填写正确答案即可完成解答。
【解析】1. 用途：电流表用于测量电路中的电流，电压表用于测量电路两端的电压；2. 连接方法：电流表需串联在被测电路中，电压表需并联在被测电路的两端；3. 量程及分度值：电流表大量程为0~3A，分度值0.1A，小量程为0~0.6A，分度值0.02A；电压表大量程为0~15V，分度值0.5V，小量程为0~3V，分度值0.1V。
【答案】电流 电压 串 并 0~3 A 0.1 A 0~0.6 A 0.02 A 0~15 V 0.5 V 0~3 V 0.1 V
【知识点】电流表使用、电压表使用、电表量程分度值
【点评】本题为电学基础题，考查电流表与电压表的核心识记内容，是电学入门必备知识，难度较低。
【难度系数】0.8

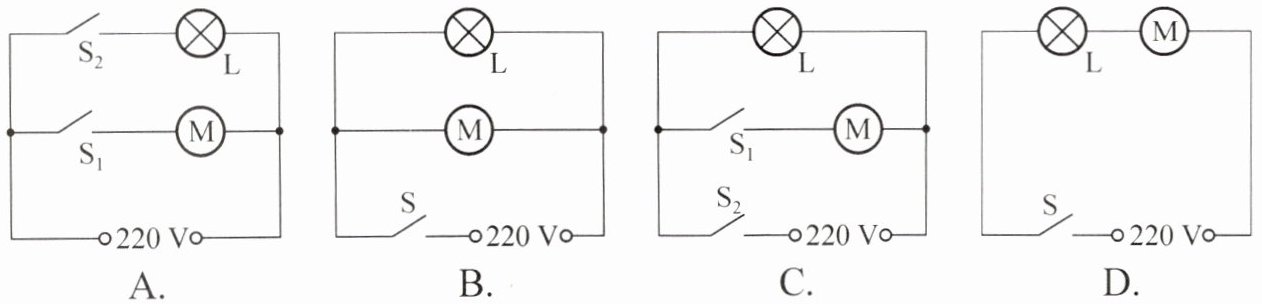

【分析】首先明确题目要求：照明灯L和排气扇M需要能单独工作，也能同时工作，说明两者应为并联关系，且各自支路有独立开关控制，才能实现单独或同时工作。接下来逐一分析各选项的电路连接和开关控制作用。
【解析】要满足L和M可单独、同时工作，需L与M并联，各支路有独立开关：
选项A：L支路有开关S₂，M支路有开关S₁，两者并联。闭合S₂时只有L工作，闭合S₁时只有M工作，都闭合时两者同时工作，完全符合要求；
选项B：只有干路开关S，L和M并联，开关S控制整个电路，无法单独控制L或M，不符合；
选项C：S₂在干路，L支路无独立开关，无法单独让L工作，不符合；
选项D：L和M串联，开关S控制整个电路，只能同时工作，无法单独工作，不符合。
【答案】A
【知识点】并联电路、电路设计
【点评】本题考查根据用电器工作需求设计电路，核心是掌握并联电路中各支路独立工作的特点，需准确判断电路连接方式和开关的控制范围。
【难度系数】0.3
