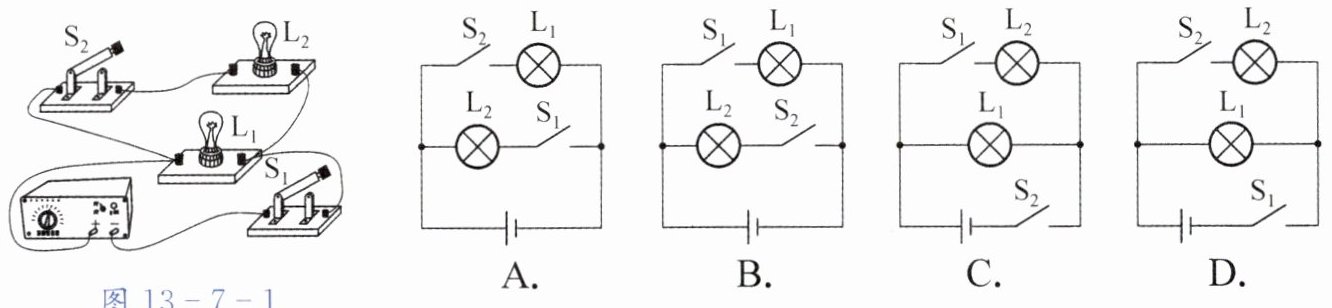

【分析】要判断实物图对应的电路图，需先拆解实物电路的连接结构：电流从电源流出后，先经过干路开关，再分为两条支路，一条支路直接连接一个灯泡，另一条支路串联开关和另一个灯泡，据此逐一匹配选项。
【解析】分析实物电路：①干路开关为S₁，控制整个电路；②一条支路是灯泡L₁，直接并联在电源两端；③另一条支路是开关S₂与灯泡L₂串联，控制L₂。逐一分析选项：A选项中S₁控制L₂、S₂控制L₁，与实物不符；B选项无干路开关，不符合；C选项S₂在干路，不符合；D选项中S₁在干路，L₁为一条支路，S₂与L₂串联为另一条支路，与实物图完全对应。
【答案】D
【知识点】电路连接、电路图与实物图对应
【点评】本题考查实物图与电路图的对应关系，核心是区分干路开关和支路元件的连接位置，属于基础电路题型，需掌握串并联电路的判断方法。
【难度系数】0.5

【分析】
要判断吹热风时闭合的开关，需明确吹热风需要电动机（风扇）和电热丝同时工作。观察电路图，开关S₁控制电源的总通路，开关S₂控制电热丝B的支路；当两个开关都闭合时，电动机A和电热丝B都能接入电路，实现同时工作，且它们两端都接在电源两极，属于并联连接。
【解析】
当闭合开关S₁、S₂时，电流从电源正极流出，经S₁后分为两条独立支路：一条支路通过电动机A回到电源负极，另一条支路通过电热丝B、S₂回到电源负极，因此电动机A与电热丝B并联在电路中，两者同时工作，此时吹热风。
【答案】
S₁、S₂；并
【知识点】
并联电路、电路连接方式、开关作用
【点评】
本题结合电吹风的实际电路，考查电路通路及连接方式的判断，属于基础电路分析题，需学生能清晰梳理开关不同状态下的电流路径。
【难度系数】
0.6

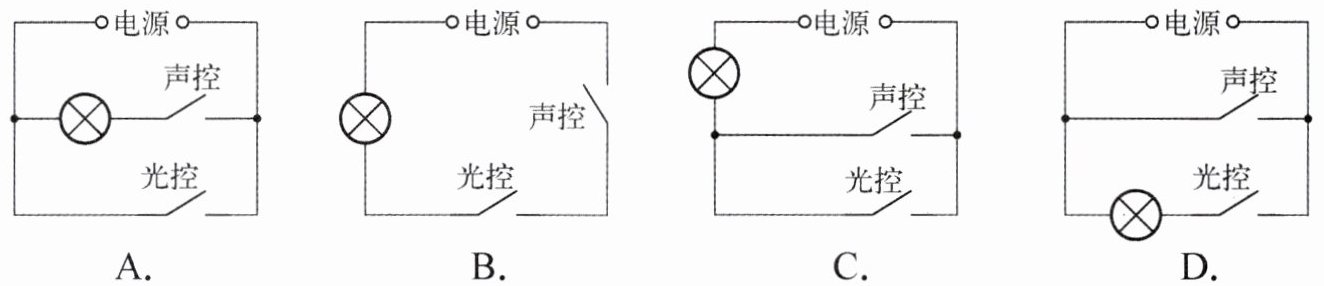

【分析】
要实现“只在黑暗且有声音时灯才亮”，需满足：光控开关（黑暗时闭合）和声控开关（有声音时闭合）同时闭合，电路才导通使灯泡发光，因此两个开关应与灯泡串联，共同控制电路。接下来逐一分析各选项的电路连接是否符合要求。
【解析】
选项A：灯泡与声控开关串联后，再与光控开关并联。当光控开关闭合时，灯泡被短路，无论声控是否闭合，灯都不亮；当声控开关闭合时，灯亮，无法满足“黑暗且有声音”的条件，错误。
选项B：灯泡、声控开关、光控开关串联在电路中。只有光控开关（黑暗时）和声控开关（有声音时）同时闭合，电路才形成通路，灯泡发光，完全符合要求，正确。
选项C：灯泡在干路，声控开关与光控开关并联。只要声控或光控任意一个开关闭合，电路就导通，灯就亮，不符合“黑暗且有声音”的条件，错误。
选项D：声控开关与灯泡并联，再与光控开关串联。当光控开关闭合时，若声控开关闭合，灯泡被短路，灯不亮；若声控开关断开，灯泡发光，此时不管是否有声音，只要黑暗（光控闭合）灯就亮，不符合要求，错误。
【答案】
B
【知识点】
串联电路、开关的控制作用
【点评】
本题结合楼道照明灯的实际场景考查电路设计，核心是理解“两个条件同时满足才工作”对应开关串联的电路特点，属于基础电路应用题型，需理清各元件的连接方式对电路通断的影响。
【难度系数】
0.5

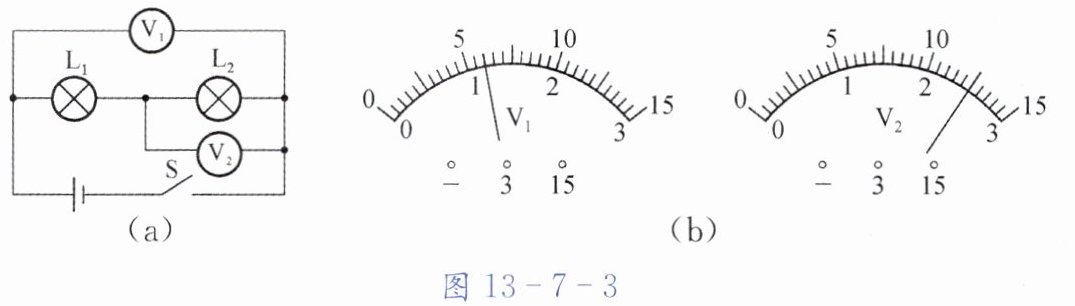

【分析】首先分析电路：图(a)中L₁与L₂串联，电压表V₁测电源总电压，V₂测L₂两端电压。根据串联电路电压规律，总电压等于各部分电压之和，因此V₁的示数一定大于V₂的示数。观察图(b)中电压表指针，V₁指针偏角更小，说明V₁使用大量程，V₂使用小量程，再结合量程读数和串联电压关系计算L₁的电压。
【解析】1. 确定量程：串联电路总电压大于分电压，V₁指针偏角小，故V₁用0~15V量程；V₂指针偏角大，故V₂用0~3V量程。
2. 读取电压：V₁量程0~15V，分度值0.5V，示数为5.5V；V₂量程0~3V，分度值0.1V，示数为2.5V。
3. 计算L₁电压：根据串联电压规律，U₁=U总-U₂=5.5V-2.5V=3.5V。
【答案】0~15；0~3；3.5
【知识点】串联电路电压规律；电压表的读数
【点评】本题结合串联电路电压规律考查电压表的量程判断与读数，需利用“大量程指针偏角小、小量程偏角大”的特点确定量程，再计算分电压，属于基础应用题型。
【难度系数】0.5

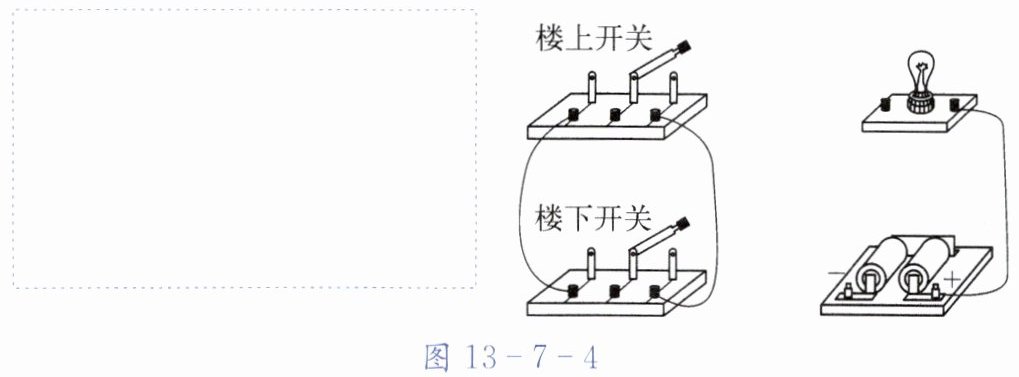

【分析】要实现楼梯照明灯的上下两端都能控制，需利用两个单刀双掷开关，通过交叉连接两个开关的静触点，使得任意一个开关的切换都能改变电路的通断状态，从而达成两地控制灯泡的目的。解题时先明确电路元件（电源、灯泡、两个单刀双掷开关），再按照两地控制的逻辑连接电路，确保任意开关都能独立控制灯的亮灭。
【解析】1. 确定电路元件：电源、灯泡、楼上单刀双掷开关、楼下单刀双掷开关。2. 连接步骤：电源正极连接灯泡的一端，灯泡另一端连接楼上开关的公共接线柱；楼上开关的两个静接线柱分别对应连接楼下开关的两个静接线柱；楼下开关的公共接线柱连接电源负极。此时，当两个开关的动触点分别接对应静触点时，电路导通，灯泡发光；任意一个开关切换动触点的位置，电路通断状态改变，实现两地控制。
【答案】
【知识点】电路设计、单刀双掷开关应用
【点评】本题结合生活实际考查电路设计，需要将物理知识应用于生活场景，理解两地控制的原理是解题关键，难度适中。
【难度系数】0.5
