【分析】

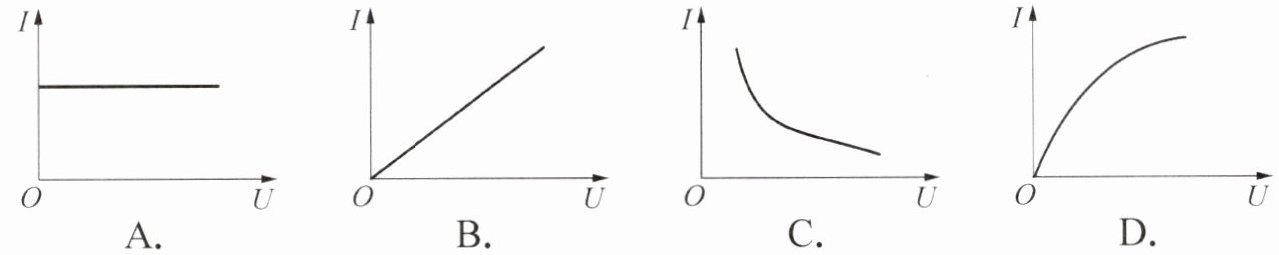

要判断白炽灯泡的I-U关系，需明确核心规律：白炽灯泡的灯丝电阻随温度升高而增大。当电压U增大时，灯泡功率变大，灯丝温度升高，电阻R随之增大。结合欧姆定律I=U/R分析图像：定值电阻的I-U图像是直线，但灯泡电阻随温度变化，因此排除直线类图像；电压增大时电流应增大，排除电流随电压增大而减小的图像；最终需选择符合“电流随电压增大而增大，且电阻逐渐增大”的曲线。
【解析】
1. 白炽灯泡的灯丝电阻受温度影响：电压U增大→灯泡功率P=UI增大→灯丝温度升高→电阻R增大，因此I与U不成正比，排除定值电阻对应的直线图像（A、B）；
2. 电压增大时，电流应随之增大，C选项中电流随电压增大而减小，不符合规律，排除；
3. D选项中，电流随电压增大而增大，且图像斜率（I/U）逐渐减小，说明R=U/I逐渐增大，符合灯丝温度升高、电阻增大的特点，因此正确。
【答案】
D
【知识点】
欧姆定律、电阻的影响因素
【点评】
本题结合实际用电器（白炽灯泡）的电阻特性，考查对I-U图像的分析能力，需注意灯泡电阻不是定值，随温度变化，是易出错的点。
【难度系数】
0.6

【分析】

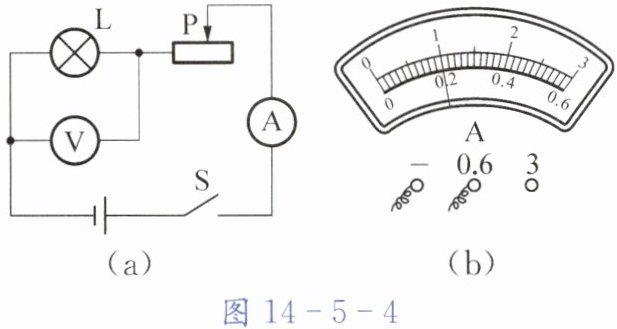

本题为伏安法测电阻的实验题，需从实验原理、电路连接错误分析、电表读数及电阻计算三方面思考：
1. 实验原理：测量电阻需通过电压和电流计算，利用欧姆定律变形公式推导；
2. 电路错误：连接电路时开关应断开，滑动变阻器需“一上一下”接线，据此分析错误操作；
3. 电表读数与计算：根据电流表量程和分度值读电流，结合已知电压用R=U/I算电阻。
【解析】
(1) 测量灯泡电阻时，需测出灯泡两端电压U和通过的电流I，根据欧姆定律变形公式R=U/I计算电阻，故实验原理为R=U/I（或欧姆定律）。
(2) 连接电路时，若连接最后一根导线灯泡立刻发光，说明连接电路时开关未断开（正确操作需断开开关）；移动滑片灯泡亮度不变，说明滑动变阻器接入电阻不变，即滑动变阻器接了下面两个接线柱（此时滑动变阻器相当于定值电阻，无法调节电阻）。
(3) 电流表选用0~0.6A量程，分度值0.02A，指针指向0.2A刻度线，故电流为0.2A；已知电压U=2V，根据R=U/I，得灯泡电阻R=2V/0.2A=10Ω。
【答案】
(1) R=U/I(或欧姆定律)
(2) ①连接电路时，开关没有断开；②滑动变阻器接了下面两个接线柱
(3) 0.2；10
【知识点】
欧姆定律、伏安法测电阻、滑动变阻器的使用
【点评】
本题考查伏安法测电阻的基础知识点，涵盖实验原理、电路故障分析、电表读数及电阻计算，是电学实验的典型题型，需掌握实验操作规范和公式应用，难度适中。
【难度系数】
0.7

【分析】

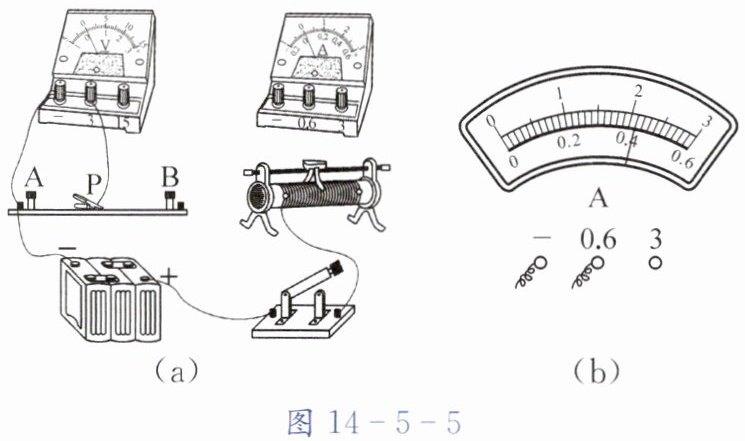

本题是探究金属丝电阻与长度关系的实验题，需按各小问的要求逐步解决：第(1)问需补充导线使电压表并联在AP段以测量其电压；第(2)问根据滑动变阻器“闭合开关前调至最大阻值”的规则判断滑片位置；第(3)问需读取电流表示数，结合欧姆定律计算电阻；第(4)问分析实验数据得出电阻与长度的关系。
【解析】
(1) 要测量AP段的电阻，需将电压表并联在AP段两端，因此补充导线：将电压表的正接线柱与金属夹P连接，使电压表并联在AP段两端，电路完整；
(2) 闭合开关前，滑动变阻器应调到最大阻值处，由图中滑动变阻器的接线可知，滑片移至最右端时，接入电路的电阻丝最长，电阻最大，故填“右”；
(3) 电流表选用0~0.6A量程，分度值为0.02A，指针示数为0.42A；根据欧姆定律$ R = \frac{U}{I} $，代入$ U=2.1V $、$ I=0.42A $，得$ R = \frac{2.1V}{0.42A} = 5Ω $；

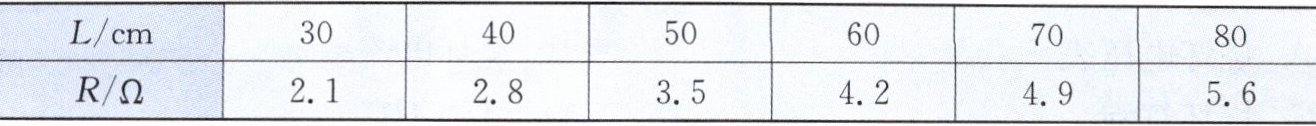

(4) 分析表格数据，金属丝的材料和横截面积相同，电阻随长度增大而增大，且电阻与长度的比值为定值，因此结论为：在导体的材料和横截面积相同的情况下，导体的电阻与长度成正比。
【答案】
(1) (2) 右 (3) 0.42；5 (4) 在导体的材料和横截面积相同的情况下，导体的电阻与长度成正比
【知识点】
电阻与长度的关系、欧姆定律、滑动变阻器的使用
【点评】
本题为探究影响电阻大小因素的基础实验题，综合考查电路连接、滑动变阻器操作、欧姆定律应用及实验结论分析，需掌握实验基本操作规范和数据处理方法，难度适中。
【难度系数】
0.5
