【分析】本题需结合欧姆定律和电阻的固有属性解题。首先明确：电阻是导体本身的性质，与导体两端的电压、通过的电流无关；先利用第一次的电压和电流，通过欧姆定律计算出导体的电阻，该电阻值不随后续电压变化而改变，据此判断选项。
【解析】根据欧姆定律公式 $ I = \frac{U}{R} $，变形可得导体的电阻 $ R = \frac{U}{I} $。将导体接在9V电源上，电流为1A，代入得 $ R = \frac{9V}{1A} = 9\Omega $。由于电阻是导体本身的属性，仅与材料、长度、横截面积和温度有关，与两端电压无关，因此当导体接在3V电源上时，电阻仍为9Ω，故正确选项为A。
【答案】A
【知识点】欧姆定律；电阻的特性
【点评】本题属于基础电学题，核心是理解电阻的固有属性，避免误将电阻视为随电压变化的量，需熟练运用欧姆定律计算电阻值。
【难度系数】0.7

【分析】首先明确电路为灯泡与定值电阻R串联，电压表测量灯泡两端的电压；根据串联电路的电压规律算出定值电阻R两端的电压，再利用串联电路电流处处相等的特点，结合欧姆定律计算通过灯泡的电流。
【解析】由题意可知，灯泡与定值电阻R串联，电压表测灯泡两端的电压，即$U_L=6\ \mathrm{V}$；电源电压$U=10\ \mathrm{V}$，根据串联电路的电压规律，定值电阻R两端的电压：$U_R = U - U_L = 10\ \mathrm{V} - 6\ \mathrm{V} = 4\ \mathrm{V}$；因为串联电路中各处电流相等，所以通过灯泡的电流等于通过R的电流，根据欧姆定律$I=\frac{U}{R}$，可得通过灯泡的电流：$I_L = I_R = \frac{U_R}{R} = \frac{4\ \mathrm{V}}{20\ \Omega} = 0.2\ \mathrm{A}$。
【答案】D
【知识点】串联电路电压规律、欧姆定律应用
【点评】本题考查串联电路特点和欧姆定律的简单应用，解题关键是确定电压表的测量对象，利用串联电流相等的性质计算，属于基础电学题，难度较低。
【难度系数】0.7

【分析】要计算导体的阻值，需利用欧姆定律：定值电阻的I-U图像为过原点的直线，根据欧姆定律公式$ R=\frac{U}{I} $，只需从图像中选取任意一组对应的电压$ U $和电流$ I $的值，代入公式即可求出导体的电阻。
【解析】根据欧姆定律$ R=\frac{U}{I} $，从I-U图像中选取一组对应数据，例如当电压$ U=4V $时，对应的电流$ I=0.2A $，代入公式得：$ R=\frac{U}{I}=\frac{4V}{0.2A}=20\ \Omega $，因此该导体的阻值为$ 20\ \Omega $。
【答案】C
【知识点】欧姆定律、I-U图像与电阻计算
【点评】本题考查欧姆定律的简单应用，结合I-U图像求电阻是电学基础题型，需掌握欧姆定律公式及图像的物理意义，难度适中。
【难度系数】0.7

【分析】
要判断不同开关状态下的电路连接情况，需先梳理电流路径，结合串联、短路的定义分析；电压表的测量对象由其并联的位置决定，需明确并联在电源或用电器两端的区别。
1. 闭合$\mathrm{S}_1$、断开$\mathrm{S}_2$时，电流只有一条路径，依次经过$\mathrm{R}_1$、$\mathrm{R}_2$，属于串联电路；电压表并联在$\mathrm{R}_1$两端，测量$\mathrm{R}_1$的电压。
2. 断开$\mathrm{S}_1$、闭合$\mathrm{S}_2$时，电流仍只有一条路径，依次经过$\mathrm{R}_1$、$\mathrm{R}_2$，属于串联电路；电压表并联在电源两端，测量电源电压。
3. 开关$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，$\mathrm{S}_2$与$\mathrm{R}_2$并联，$\mathrm{R}_2$被短路，电流经$\mathrm{S}_2$直接形成回路，只有$\mathrm{R}_1$接入电路。
【解析】
根据电流路径判断电路连接：
闭合$\mathrm{S}_1$、断开$\mathrm{S}_2$：电流路径为电源→$\mathrm{R}_1$→$\mathrm{R}_2$→电源，为串联电路；电压表并联在$\mathrm{R}_1$两端，测量$\mathrm{R}_1$两端电压。
断开$\mathrm{S}_1$、闭合$\mathrm{S}_2$：电流路径为电源→$\mathrm{R}_1$→$\mathrm{R}_2$→电源，仍为串联电路；电压表并联在电源两端，测量电源电压。
$\mathrm{S}_1$、$\mathrm{S}_2$都闭合：$\mathrm{S}_2$闭合后，$\mathrm{R}_2$被短路，电流经$\mathrm{S}_2$直接形成回路，只有$\mathrm{R}_1$接入电路。
【答案】
$\mathrm{R}_1$与$\mathrm{R}_2$串联；$\mathrm{R}_1$；$\mathrm{R}_1$与$\mathrm{R}_2$串联；电源；只有$\mathrm{R}_1$接入电路，$\mathrm{R}_2$被短路
【知识点】
串联电路；短路；电压表的使用
【点评】
本题考查基础电路的连接判断及电压表测量对象，核心是明确不同开关状态下的电流路径，需注意短路的判断，属于电路分析的基础题型。
【难度系数】
0.3

【分析】要解决该问题，需先明确电流表和电压表的内阻特性：电流表内阻极小，接入电路相当于导线；电压表内阻极大，接入电路相当于断路。再结合电路连接方式，分析各支路的电流情况，进而判断电路现象。
【解析】1. 明确电表特性：电流表内阻很小，在电路中相当于导线；电压表内阻很大，在电路中相当于断路。2. 分析电路：闭合开关后，电流表直接并联在电源正负极之间，由于电流表相当于导线，造成电源短路，此时电路中电流极大，会导致电流表被烧坏。3. 分析电压表支路：电压表与灯泡串联后并联在电源两端，因电压表内阻极大，该支路电流几乎为零，电压表两端电压等于电源电压，但通过电压表的电流极小，所以电压表不会被烧坏，灯泡也不工作。因此电路现象是电流表被烧坏，电压表正常，对应选项C。
【答案】C
【知识点】电流表使用、电压表使用、电路短路
【点评】本题考查电流表和电压表的正确使用，以及短路电路的判断，核心是掌握电表的内阻特性，属于基础电路分析题，需注意区分电表的作用，避免混淆接错后的现象。
【难度系数】0.5

【分析】

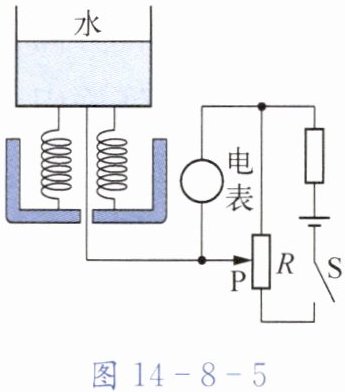

本题需分电表为电压表和电流表两种情况，结合水量增大时滑片P向下移动的条件，分析滑动变阻器接入电路的电阻变化，再利用欧姆定律、电功率公式判断电表示数、电路能耗及灵敏度。首先明确电路结构：当电表为电压表时，电压表相当于开路，电路为定值电阻与滑动变阻器全部电阻串联，电压表测滑片上方电阻的电压；当电表为电流表时，电流表相当于导线，电路为定值电阻与滑动变阻器滑片下方电阻串联，电流表测电路电流，再逐一分析选项。
【解析】
1. 电表为电压表时的分析：
电压表并联在滑动变阻器上端与滑片之间，相当于开路，总电阻为定值电阻$R_0$与滑动变阻器总电阻$R$串联，电路电流$I=\frac{U_{总}}{R_0+R}$（总电阻不变，电流恒定）。水量增大时，滑片向下移动，电压表测的滑片上方电阻$R_{上}$增大，根据$U=IR_{上}$，电压表示数变大，故A选项错误。
2. 电表为电流表时的分析：
电流表相当于导线，滑动变阻器接入电路的是滑片下方的电阻，总电阻为$R_0+R_{下}$（$R_{下}$为滑片下方电阻）。水量增大，滑片向下，$R_{下}$减小，总电阻减小，电源电压$U_{总}$不变，根据$I=\frac{U_{总}}{R_{总}}$，总电流变大，即电流表示数变大，故B选项错误。
3. 电路能耗比较：
当电表为电流表时，总电阻$R_{总1}=R_0+R_{下}$；当电表为电压表时，总电阻$R_{总2}=R_0+R$，显然$R_{总1}＜R_{总2}$。根据$P=\frac{U_{总}^2}{R_{总}}$，电源电压不变时，总功率$P_1＞P_2$，即电流表时电路更费电，故C选项错误。
4. 灵敏度分析：
当电表为电压表时，电压表示数$U=\frac{U_{总}}{R_0+R} · R_{上}$。灵敏度指相同滑片移动（$\Delta R_{上}$相同）时，电压变化量$\Delta U$的大小。若减小$R_0$，分母$R_0+R$变小，$\Delta U=\frac{U_{总}}{R_0+R} · \Delta R_{上}$会变大，即相同水量变化下电压变化更明显，灵敏度提高，故D选项正确。
【答案】
D
【知识点】
电路动态分析、欧姆定律、电功率
【点评】
本题结合补水提示器的实际场景，考查电路动态分析的综合应用，需分电表类型明确电路结构，结合欧姆定律和电功率公式逐一判断选项，对学生的电路分析能力有一定要求。
【难度系数】
0.5
