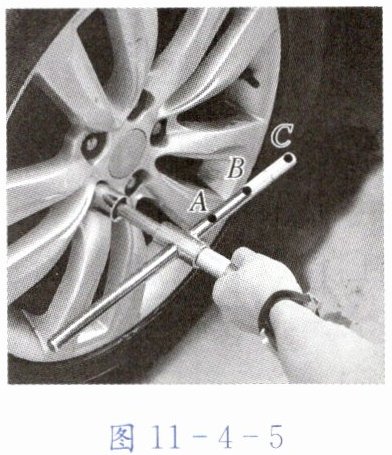

【分析】首先，回忆常见简单机械的类型，扳手由轮和轴组成，属于轮轴；其次，拧螺丝时扳手可视为杠杆，根据杠杆平衡条件，阻力与阻力臂一定时，动力臂越大，动力越小，越易拧动，因此需找动力臂最大的点，即离转轴最远的C点。
【解析】1. 扳手是由轮和轴组成的简单机械，属于轮轴；2. 拧螺丝时，扳手相当于杠杆，根据杠杆平衡原理$F_1L_1=F_2L_2$，螺丝的阻力（$F_2$）和阻力臂（$L_2$）固定，动力臂（$L_1$）越大，所需动力（$F_1$）越小，越易拧动。对比A、B、C三点，C点到转轴（螺丝中心）的距离最大，动力臂最大，故作用在C点更易拧动。
【答案】轮轴；C
【知识点】轮轴、杠杆平衡条件
【点评】本题结合生活中的扳手考查简单机械的识别与杠杆平衡条件的应用，贴近生活，属于基础知识点的直接应用，难度较低。
【难度系数】0.8

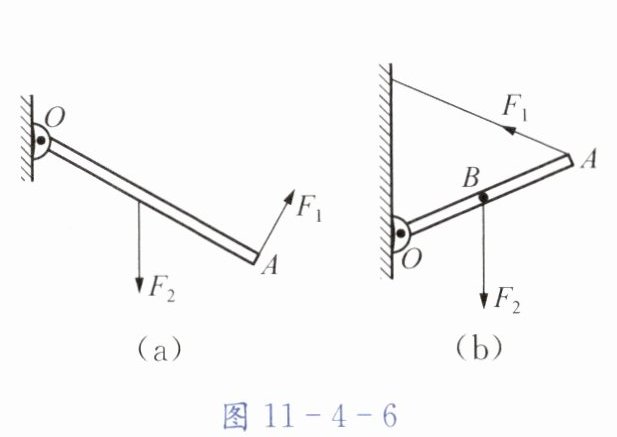

【分析】要画出力臂，需先明确力臂的定义：力臂是从杠杆的支点到力的作用线的垂直距离。解题步骤为：①确定各图中杠杆的支点；②分别找到$F_1$、$F_2$的力的作用线；③从支点向各力的作用线作垂线段，该垂线段即为对应的力臂，最后标注力臂符号即可。
【解析】根据力臂的定义作图：对于图(a)，支点为杠杆左端的固定点，$F_1$的作用线垂直于杠杆，从支点向$F_1$作用线作垂线得到$F_1$的力臂；$F_2$的作用线竖直向下，从支点向$F_2$作用线作水平垂线得到$F_2$的力臂$l_2$。对于图(b)，支点为$O$点，$F_1$的作用线沿斜向，从$O$向$F_1$作用线作垂线得到力臂$l_1$；$F_2$的作用线竖直向下，从$O$向$F_2$作用线作水平垂线得到力臂$l_2$，最终作图结果如图答11-4-1所示。
【答案】
【知识点】力臂的画法、杠杆
【点评】本题是杠杆章节的基础作图题，核心考查力臂的定义及作图方法，属于对基础概念的应用，难度较低。
【难度系数】0.6

【分析】

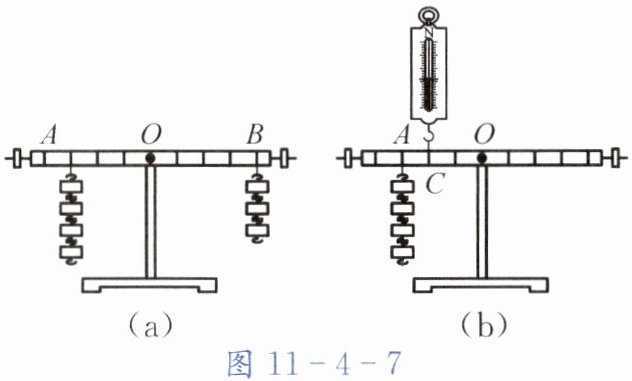

本题围绕“探究杠杆的平衡条件”实验展开，需结合杠杆调平规则、杠杆平衡条件（$F_1L_1=F_2L_2$）、力臂的定义分析各问题：
（1）杠杆调平时，平衡螺母向杠杆上翘的一端调节，右端下沉说明左端上翘，故平衡螺母向左调；
（2）探究物理规律需多次实验避免偶然性，仅一次实验无法得出普遍结论；
（3）利用杠杆平衡条件，计算去掉钩码后左右两侧的力矩，比较大小判断哪端下沉；
（4）力臂是支点到力的作用线的垂直距离，弹簧测力计倾斜时，拉力的力臂变小，结合杠杆平衡条件判断拉力变化。
【解析】
（1）杠杆右端下沉，说明杠杆重心偏右，应将平衡螺母向左调节，使杠杆在水平位置平衡；
（2）仅根据图(a)的一次实验数据得出结论，实验次数太少，结论具有偶然性，不具有普遍性，因此不能得出探究结论；
（3）设每个钩码重力为$G$，每格长度为$L$。图(a)中，左侧力矩：$4G×3L=12GL$，右侧力矩：$3G×4L=12GL$，杠杆平衡。各去掉一个钩码后，左侧力矩：$3G×3L=9GL$，右侧力矩：$2G×4L=8GL$，因$9GL＞8GL$，故杠杆左端下沉；
（4）弹簧测力计竖直向上拉时，拉力的力臂为支点$O$到$C$点的水平距离；当弹簧测力计向右倾斜时，拉力的力臂（支点到拉力作用线的垂直距离）变小。根据杠杆平衡条件$F_1L_1=F_2L_2$，阻力（钩码重力）和阻力臂不变，动力臂变小，则动力（弹簧测力计示数）变大。
【答案】
(1) 左
(2) 不能；一次实验的结论不具有普遍性
(3) 左
(4) 变大；弹簧测力计对杠杆拉力的力臂变小
【知识点】
杠杆平衡条件，杠杆调平，力臂
【点评】
本题是探究杠杆平衡条件的基础实验题，重点考查杠杆调平方法、杠杆平衡条件的应用及力臂的理解，需掌握杠杆平衡的核心规律，避免实验偶然性，是初中物理力学的常考题型。
【难度系数】
0.6

【分析】
本题要求用100N的力提起300N的物体，核心是利用简单机械的省力原理。解题思路：分别从滑轮组和杠杆两种常见简单机械出发，根据各自的省力公式计算所需参数，设计符合要求的机械。对于滑轮组，拉力与物重的关系为$ F=\frac{G}{n} $（$ n $为承担物重的绳子段数）；对于杠杆，根据杠杆平衡条件$ F_1L_1=F_2L_2 $，可推导动力与阻力的关系，据此确定设计方案。
【解析】
方案一：滑轮组设计。根据滑轮组省力公式$ F=\frac{G}{n} $，代入$ F=100N $、$ G=300N $，得$ n=\frac{G}{F}=3 $，考虑实际中动滑轮自重，需取$ n＞3 $（如$ n=4 $），此时拉力$ F=\frac{G}{4}=75N $，满足用100N以内的力提起物体。设计图：由2个定滑轮和2个动滑轮组成，绳子从动滑轮顶端开始绕，依次经过定滑轮、动滑轮、定滑轮、动滑轮，最终拉力方向向上，承担物重的绳子段数为4。
方案二：杠杆设计。根据杠杆平衡条件$ F_1L_1=F_2L_2 $，变形得$ \frac{L_1}{L_2}=\frac{F_2}{F_1}=\frac{300N}{100N}=3 $，即动力臂是阻力臂的3倍。设计图：以杠杆一端为支点，阻力作用点在支点与动力作用点之间，动力臂长度为阻力臂长度的3倍，此时用100N的力即可提起300N的物体。
【答案】
可设计滑轮组（由2定2动滑轮组成，承担物重的绳子段数为4）或杠杆（动力臂为阻力臂的3倍），设计图及说明如上述。
【知识点】
滑轮组的省力规律、杠杆的平衡条件
【点评】
本题考查简单机械省力原理的实际应用，需掌握两种常见简单机械的省力公式，结合计算确定设计参数，属于基础应用类题目，难度适中。
【难度系数】
0.5
