【分析】
本题考查家庭电路的连接方式及常见家用电器的电流估测。解题思路：首先明确家庭电路中各用电器的连接特点，再结合常见家用电器的额定功率，利用公式$I=\frac{P}{U}$（家庭电路电压$U=220V$）逐一分析选项，找出错误说法。
【解析】
选项A：家庭电路中各用电器工作时需互不影响，因此连接方式为并联，A说法正确。
选项B：冰箱功率约200W，根据$I=\frac{P}{U}=\frac{200W}{220V}\approx0.9A$，接近1A，B说法正确。
选项C：照明灯功率约30W，根据$I=\frac{P}{U}=\frac{30W}{220V}\approx0.14A$，接近0.15A，C说法正确。
选项D：柜式空调功率约2000W，根据$I=\frac{P}{U}=\frac{2000W}{220V}\approx9A$，远大于1A，D说法错误。
综上，错误的是D选项。
【答案】
D
【知识点】
家庭电路连接、电流估测
【点评】
本题结合生活实际，考查家庭电路的基础知识点，需学生熟悉常见家用电器的功率，利用欧姆定律进行简单计算，属于基础题，难度较低。
【难度系数】
0.7

【分析】
首先观察电路图，明确换气扇与照明灯为并联连接，开关S₁控制换气扇支路，S₂控制照明灯支路。回忆并联电路的核心特点：各支路用电器独立工作、互不影响；各支路两端电压相等且等于电源电压；干路电流等于各支路电流之和。再逐一分析选项：A选项中，闭合S₁和S₂时两者可同时工作，故A错误；B选项中，闭合S₁仅换气扇工作，闭合S₂仅照明灯工作，并非只能同时工作，故B错误；C选项中，电流由I=P/U决定，两者功率未知，电流不一定相等，故C错误；D选项符合并联电路电压规律，故D正确。
【解析】
由电路图可知，换气扇和照明灯并联，S₁控制换气扇支路，S₂控制照明灯支路。根据并联电路的特点：
1. 并联电路中各支路用电器独立工作、互不影响，因此它们可单独工作，也可同时工作，故A、B错误；
2. 并联电路各支路两端电压相等，都等于电源电压，所以换气扇和照明灯工作时，它们两端的电压一定相等，故D正确；
3. 根据I=P/U，由于换气扇和照明灯的功率不一定相同，所以通过它们的电流不一定相等，故C错误。
【答案】
D
【知识点】
并联电路特点、电压规律
【点评】
本题结合生活中的卫生间电路实例，考查并联电路的基础规律，属于初中电学的常规题型，重点在于理解并联电路的工作独立性和电压特点，难度适中。
【难度系数】
0.7

【分析】首先判断电路连接方式和电压表的测量对象：电流从电源正极流出，依次经过L₂、开关S、L₁后回到电源负极，因此L₁与L₂串联；电压表并联在L₂的两端，所以电压表测量的是L₂两端的电压。结合已知的电源电压和电压表示数，分析各选项的正确性。
【解析】由电路图可知，L₁与L₂串联，电压表测L₂两端的电压，已知电压表示数为3.8V，因此L₂两端的电压为3.8V；电源电压为6V，根据串联电路电压规律，L₁两端的电压为6V - 3.8V = 2.2V。对选项逐一分析：A选项，L₁两端电压为2.2V，不是3.8V，错误；B选项，L₂两端电压为3.8V，正确；C选项，电源电压与L₁两端电压之和为6V + 2.2V = 8.2V，不是3.8V，错误；D选项，L₂两端电压为3.8V，不是2.2V，错误。
【答案】B
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律和电压表的测量对象，核心是准确判断电压表的测量范围，属于基础电路分析题。
【难度系数】0.3

【分析】首先判断电路为并联电路，明确各电流表的测量对象：电流表Ⓐ₃测干路电流，电流表Ⓐ₂测其中一条支路的电流，再根据并联电路的电流规律计算所求电流表的示数。
【解析】由题可知，电路为并联电路，电流表Ⓐ₃测量干路电流，示数为0.6A；电流表Ⓐ₂测量其中一条支路的电流，示数为0.2A。根据并联电路的电流规律：干路电流等于各支路电流之和，即$I_{干}=I_{支1}+I_{支2}$，因此所求电流表（测量另一条支路电流）的示数为$I=0.6A - 0.2A=0.4A$。
【答案】B
【知识点】并联电路的电流规律
【点评】本题考查并联电路电流规律的应用，核心是正确判断各电流表的测量对象，属于基础电学题，难度较低。
【难度系数】0.3

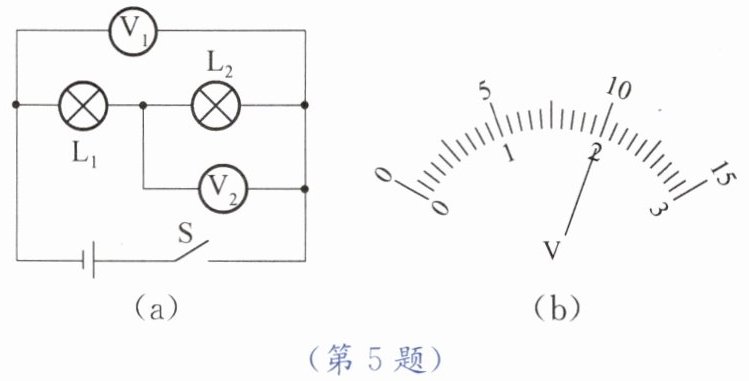

【分析】首先明确电路结构：灯泡L₁与L₂串联，电压表V₁测电源总电压，电压表V₂测L₂两端电压。根据串联电路电压规律，总电压等于各部分电压之和，因此V₁示数大于V₂示数。接下来逐一分析选项：A选项中L₁断路时V₂无示数，无法与V₁指针位置相同；B选项中L₁短路且量程不同时，指针偏转角度不同，位置不会一致；C选项中L₂短路时V₂示数为0，不符合；D选项中电路完好时，若V₁用大量程、V₂用小量程，当总电压为L₂电压的5倍时，指针位置可完全相同，符合题意。
【解析】1. 确定电路与电表测量对象：由图(a)可知，L₁与L₂串联，V₁测电源总电压，V₂测L₂两端电压。根据串联电路电压规律：U总=U₁+U₂，故V₁示数大于V₂示数。
2. 分析各选项：
选项A：若L₁断路，V₂所在电路断开，示数为0，与V₁示数不等，指针位置无法相同，排除；
选项B：若L₁短路，V₂测电源电压，此时V₁、V₂示数相等；但量程不同时，电压表大量程分度值是小量程的5倍，指针偏转角度不同，位置不会完全一致，排除；
选项C：若L₂短路，V₂被短路，示数为0，与V₁示数不等，排除；
选项D：电路完好时，V₁测总电压、V₂测L₂电压，总电压大于L₂电压；若V₁选0~15V量程，V₂选0~3V量程，当U总=5U₂时，两表指针偏转格数相同，指针位置完全一样，符合题意，故选D。
【答案】D
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路电压规律及电压表量程特点，关键是明确各电表测量对象，结合串联电压关系分析指针位置相同的原因，属于电路基础分析题，需准确判断电路状态。
【难度系数】0.5

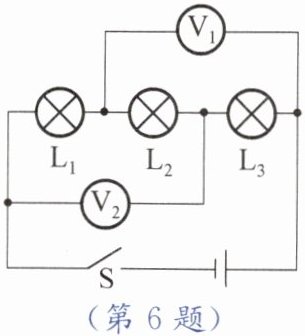

【分析】首先明确电路中L₁、L₂、L₃为串联关系，串联电路总电压等于各用电器两端电压之和。接着判断电压表测量对象：电压表V₁并联在L₂和L₃两端，测L₂与L₃的总电压；电压表V₂并联在L₁和L₂两端，测L₁与L₂的总电压。结合电源总电压，通过两个电压表示数的关系即可求出L₂两端电压。
【解析】由串联电路电压规律可知，电源电压U = U₁ + U₂ + U₃ =12V。已知电压表V₁示数为7.5V，即U₂ + U₃=7.5V；电压表V₂示数为9V，即U₁ + U₂=9V。将两式相加得：(U₁+U₂)+(U₂+U₃)=9V+7.5V=16.5V，整理得U₁+2U₂+U₃=16.5V。用该式减去总电压公式U₁+U₂+U₃=12V，可得U₂=16.5V-12V=4.5V。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路电压规律的应用，核心是正确判断电压表的测量对象，再利用总电压与分电压的关系计算，属于基础电路分析题，难度不大。
【难度系数】0.6
