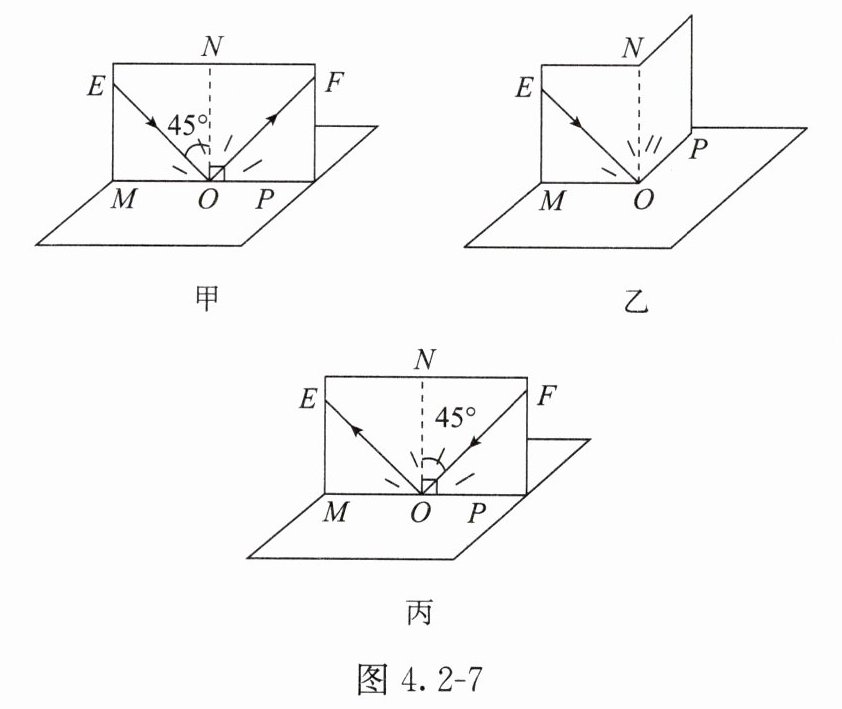

1. 图4.2-7是小天探究光的反射定律的实验过程。下列说法错误的是 (
B
)

A.实验中使用硬纸板是为了显示光的传播路径
B.图甲中∠EOM是入射角
C.图乙的现象说明反射光线跟入射光线和法线在同一平面内
D.图丙和图甲中的现象说明在反射现象中光路是可逆的
解析:
【分析】
要判断各选项的正误,需结合光的反射定律实验的相关知识逐一分析:
1. 选项A:实验中硬纸板可通过漫反射显示光的传播路径,便于观察,说法正确;
2. 选项B:入射角是入射光线与法线的夹角,图甲中入射光线EO与法线ON的夹角是入射角,∠EOM是入射光线与镜面的夹角,并非入射角,说法错误;
3. 选项C:图乙中,将右侧硬纸板向后折后无法看到反射光线,说明反射光线、入射光线和法线在同一平面内,说法正确;
4. 选项D:图丙中入射光线与反射光线位置互换后仍能反射,说明反射现象中光路可逆,说法正确。因此错误选项为B。
【解析】
根据光的反射定律实验的核心知识点:
硬纸板的作用是显示光的传播路径,故A选项正确;
入射角的定义是入射光线与法线的夹角,图甲中∠EON为入射角,∠EOM不是,故B选项错误;
图乙的操作验证了反射光线、入射光线和法线在同一平面内,故C选项正确;
图丙的现象说明反射光路可逆,故D选项正确。综上,本题选B。
【答案】
B
【知识点】
光的反射定律
【点评】
本题考查光的反射定律实验的基础内容,需准确掌握入射角定义、实验操作的结论,属于光学实验的常规基础题,难度适中。
【难度系数】
0.6
