【分析】
首先明确电路结构：A、B间是灵敏电流计G与R₁并联，改装成量程0~0.6A的电流表；B、C间是上述并联部分与R₂串联，改装成量程0~3V的电压表。解题时需先算出A、B间的并联电阻，再结合电压表量程，利用欧姆定律求出总电阻，最终得到R₂的阻值。
【解析】
1. 灵敏电流计满偏时，电流$I_g=3\ \mathrm{mA}=0.003\ \mathrm{A}$，电阻$R_g=10\ \Omega$，则A、B间并联部分的电压：$U_g=I_gR_g=0.003\ \mathrm{A}×10\ \Omega=0.03\ \mathrm{V}$。
2. 改装后电流表量程$I=0.6\ \mathrm{A}$，A、B间的并联电阻：$R_{AB}=\frac{U_g}{I}=\frac{0.03\ \mathrm{V}}{0.6\ \mathrm{A}}=0.05\ \Omega$。
3. 改装电压表时，总电压$U=3\ \mathrm{V}$，对应电流表满偏电流$I=0.6\ \mathrm{A}$，总电阻：$R_{总}=\frac{U}{I}=\frac{3\ \mathrm{V}}{0.6\ \mathrm{A}}=5\ \Omega$。
4. 因此$R_2=R_{总}-R_{AB}=5\ \Omega -0.05\ \Omega=4.95\ \Omega$。
【答案】
4.95
【知识点】
电表改装、欧姆定律
【点评】
本题考查灵敏电流计改装为多用电表的计算，核心是理解电流表改装为并联分流电阻、电压表改装为串联分压电阻的原理，结合欧姆定律分步计算即可，需理清各部分电流、电压的关系。
【难度系数】
0.5

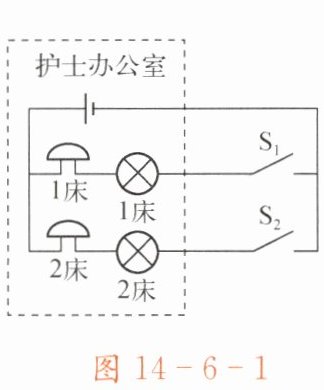

【分析】首先判断电路功能：小明设计的电路中，各床头开关所在支路为并联，干路连接电铃，按下任意开关时对应支路导通，干路电铃工作，可实现呼叫功能。接着分析不足：每个病人支路都装电铃，多位病人需多个电铃，造成器材浪费。最后思考改进：并联电路干路可共用一个电铃，去掉支路电铃，仅在干路装电铃即可。
【解析】（1）按下任意床头开关时，对应支路接通，干路电铃响起，能提醒医护人员，故能实现呼叫功能；（2）该电路每个病人支路都有一个电铃，若有多位病人，需多个电铃，造成器材浪费；（3）拆除各支路的电铃，仅在干路上安装一个电铃，所有病人开关支路可共用该电铃，节省器材。
【答案】（1）能；（2）多用了一个电铃；（3）只在干路上安装一个电铃
【知识点】并联电路、电路设计改进
【点评】本题结合实际病床呼叫系统，考查并联电路的应用及电路优化设计，注重理论联系实际，难度适中。
【难度系数】0.6

【分析】

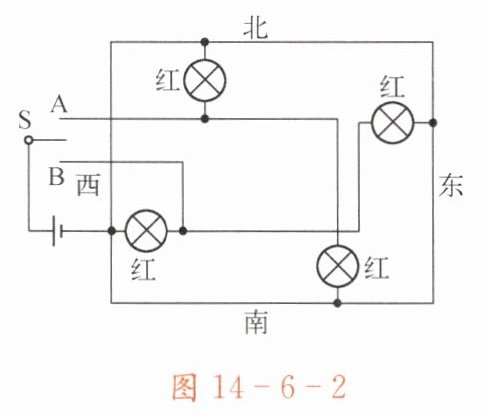

要判断设计是否可行，需分析开关S接A、B时各红灯的通断情况：接A时，南北红灯通路、东西红灯断路，符合南北禁止、东西允许；接B时则相反，符合要求，因此能实现。第二问结合实际交通规则，三种灯的作用是明确指挥。第三问绿灯需对应各方向，保证通行逻辑。
【解析】
（1）当开关S接A时，电流从电源正极流出，经B点、S接A后，流入南北红灯所在支路，使南北红灯亮；东西红灯所在支路无电流通过，不亮，满足“南北禁止通行、东西允许通行”的要求；当开关S接B时，电流流入东西红灯所在支路，东西红灯亮，南北红灯不亮，满足“东西禁止通行、南北允许通行”的要求，因此该设计能实现交通指示。
（2）红、绿、黄三种颜色的灯分别对应红灯停、绿灯行、黄灯延迟功能，能更清晰地指挥车辆和行人，避免交通混乱，提升通行安全性和效率。
（3）四个绿灯分别对应南北、东西方向，连接时需保证对应方向绿灯亮时，另一方向红灯亮，符合交通通行规则，连接方式如参考答案所示。
【答案】
（1）能
（2）三种颜色的灯更能明确地指挥交通，提醒行人
（3）
【知识点】
电路设计、交通信号灯原理、串并联电路
【点评】
本题将电路知识与实际交通场景结合，考查学生对电路通断的分析能力，以及联系实际解决问题的能力，是一道理论联系实际的好题。
【难度系数】
0.5
