【分析】
首先明确伏安法测灯泡电阻的电路规则：电流表需串联在电路中，电压表要并联在灯泡两端且正负接线柱正确；滑动变阻器闭合开关前需调至最大阻值处以保护电路。解题时，先找出错误导线，分析错误电路的故障现象，再计算电阻并结合灯丝特性分析电阻差异的原因。
【解析】

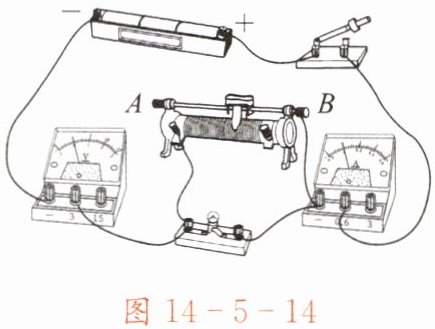

（1）电路错误：电压表应并联在灯泡两端，图中灯泡右侧连接电压表“－”接线柱的导线错误（在该导线上打“×”）。若未修正错误，电压表串联在电路中，因电压表内阻极大，电路电流几乎为零，会出现灯泡不亮、电流表无示数、电压表指针指向最大刻度右侧的现象。闭合开关前，滑动变阻器需调至最大阻值处，由滑动变阻器接线可知，滑片调至B端时电阻最大，故填B。

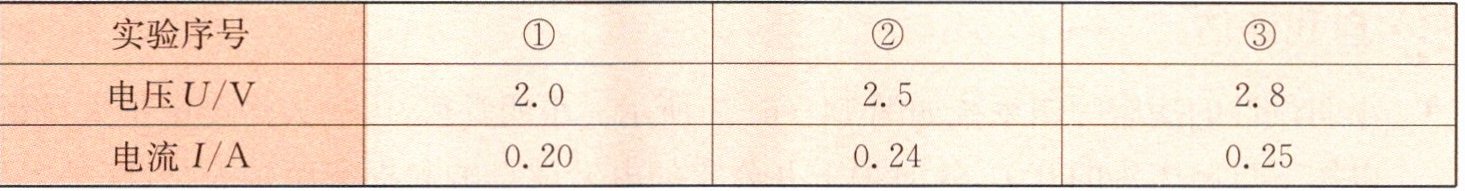

（2）根据欧姆定律$R=\frac{U}{I}$，第一次测得的电阻为$R=\frac{2.0V}{0.2A}=10Ω$。灯泡电阻不同的原因：灯泡灯丝的电阻随温度升高而增大，因为灯泡两端电压不同时，实际功率不同，灯丝温度不同，导致电阻变化。
【答案】
（1）在灯泡右侧错误导线上打“×”；灯泡不亮（或电流表无示数、电压表指针指向最大刻度右侧）；B；（2）10 Ω；灯泡灯丝的电阻随它的温度升高而增大（合理即可）
【知识点】
伏安法测电阻、滑动变阻器的使用、影响电阻的因素
【点评】
本题为电学实验基础题，考查伏安法测电阻的电路故障分析、实验操作要点、电阻计算及影响电阻的因素，需掌握电路连接规则和实验原理，难度适中。
【难度系数】
0.6

【分析】
要探究铅笔芯电阻与软硬度的关系，需运用控制变量法，控制铅笔芯的长度、横截面积相同，仅改变软硬度；根据欧姆定律，电压一定时，电阻越大电路中电流越小，因此可通过电流表测量电路电流间接比较电阻大小，进而得出电阻与软硬度的关系。
【解析】
（1）实验器材：电源、开关、电流表、导线，长度、横截面积都相同而软硬度不同的铅笔芯三根；
（2）实验步骤：①用导线将电源、开关、电流表依次和软、软硬适中、硬铅笔芯连成串联电路；②闭合开关，分别读出电流表的示数$I_1$、$I_2$、$I_3$；
（3）关系判断：若$I_1= I_2= I_3$，则铅笔芯的电阻大小与软硬度无关；若$I_1＞I_2＞I_3$，则在长度、横截面积都相同时，铅笔芯的硬度越大，电阻越大；若$I_1＜I_2＜I_3$，则在长度、横截面积都相同时，铅笔芯的硬度越大，电阻越小。
【答案】
（1）电源、开关、电流表、导线，长度、横截面积都相同而软硬度不同的铅笔芯三根；（2）①用导线将电源、开关、电流表依次和软、软硬适中、硬铅笔芯连成串联电路；②闭合开关，分别读出电流表的示数$I_1$、$I_2$、$I_3$；（3）若$I_1= I_2= I_3$，则铅笔芯的电阻大小与软硬度无关；若$I_1＞I_2＞I_3$，则铅笔芯的电阻大小与软硬度有关，在长度、横截面积都相同时，铅笔芯的硬度越大，电阻越大；若$I_1＜I_2＜I_3$，则铅笔芯的电阻大小与软硬度有关，在长度、横截面积都相同时，铅笔芯的硬度越大，电阻越小
【知识点】
电阻的影响因素、控制变量法、欧姆定律
【点评】
本题为探究性实验题，重点考查控制变量法和转换法的应用，要求学生掌握实验设计的基本思路，理解电阻与电流的关系，属于初中物理基础实验题型。
【难度系数】
0.7

【分析】
首先明确电路结构：电阻$R_1$与滑动变阻器$R_2$串联，电流表测量串联电路的总电流，电压表测量滑动变阻器上$a$点到滑片$P$之间的电阻两端的电压。解题思路：（1）根据欧姆定律，电源电压不变，电路总电阻越小，电流越大；总电阻越大，电流越小。当滑片$P$在$a$端时，滑动变阻器接入的$aP$段电阻为0，总电阻最小，电流最大；当滑片$P$在$b$端时，$aP$段电阻最大，总电阻最大，电流最小，代入欧姆定律公式计算即可得到电流表的最大和最小示数。（2）电压表的示数等于$aP$段电阻两端的电压，根据公式$U=IR$，当滑片$P$在$a$端时，$aP$段电阻为0，电压表示数最小；当滑片$P$在$b$端时，$aP$段电阻最大，结合此时的电流，计算得到电压表示数的最大值。
【解析】
（1）由电路图可知，$R_1$与$R_2$串联，电流表测电路中的电流，电压表测滑动变阻器$R_2$上$a$到$P$段的电压。根据欧姆定律 $I = \frac{U}{R}$，电源电压 $U = 3\ \mathrm{V}$ 恒定：
当滑片$P$在$a$端时，$aP$段电阻为0，电路总电阻最小，$R_{\mathrm{总小}} = R_1 = 5\ \Omega$，此时电流最大：
$I_{\mathrm{大}} = \frac{U}{R_{\mathrm{总小}}} = \frac{3\ \mathrm{V}}{5\ \Omega} = 0.6\ \mathrm{A}$；
当滑片$P$在$b$端时，$aP$段电阻最大为 $20\ \Omega$，电路总电阻最大，$R_{\mathrm{总大}} = R_1 + R_2 = 5\ \Omega + 20\ \Omega = 25\ \Omega$，此时电流最小：
$I_{\mathrm{小}} = \frac{U}{R_{\mathrm{总大}}} = \frac{3\ \mathrm{V}}{25\ \Omega} = 0.12\ \mathrm{A}$；
（2）根据 $U = IR$，电压表的示数为$aP$段电阻两端的电压：
当滑片$P$在$a$端时，$R_{aP} = 0$，电压表示数最小：
$U_{V\mathrm{小}} = I_{\mathrm{大}} × R_{aP} = 0.6\ \mathrm{A} × 0\ \Omega = 0\ \mathrm{V}$；
当滑片$P$在$b$端时，$R_{aP} = 20\ \Omega$，电路电流为 $I_{\mathrm{小}} = 0.12\ \mathrm{A}$，电压表示数最大：
$U_{V\mathrm{大}} = I_{\mathrm{小}} × R_{aP} = 0.12\ \mathrm{A} × 20\ \Omega = 2.4\ \mathrm{V}$；
【答案】
（1）电流表的最大示数为0.6 A，最小示数为0.12 A；（2）电压表的最大示数为2.4 V，最小示数为0 V。
【知识点】
欧姆定律、串联电路特点、滑动变阻器应用
【点评】
本题考查串联电路中欧姆定律的基本应用，关键是明确电表测量对象和滑动变阻器滑片移动对电路电阻的影响，属于初中电学基础题型，需掌握欧姆定律的基本公式和串联电路的规律。
【难度系数】
0.7
