【分析】

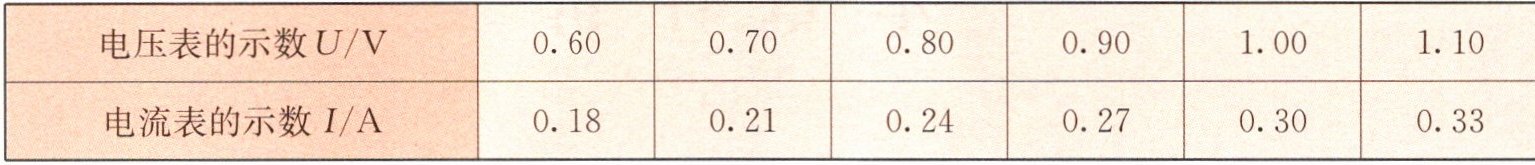

要推断实验所用电路，需结合欧姆定律分析电压表的测量对象及电表示数变化规律：首先明确电流表测电路电流，电压表可能测定值电阻、滑动变阻器或电源电压；根据欧姆定律，若电压表测定值电阻，其电压与电流成正比（比值为定值电阻阻值）；若测滑动变阻器，电流减小时滑动变阻器电压增大；若测电源电压，电压表示数不变。结合实验数据中电压与电流的比值恒定的规律，可判断电压表测定值电阻，对应符合该规律的电路。
【解析】

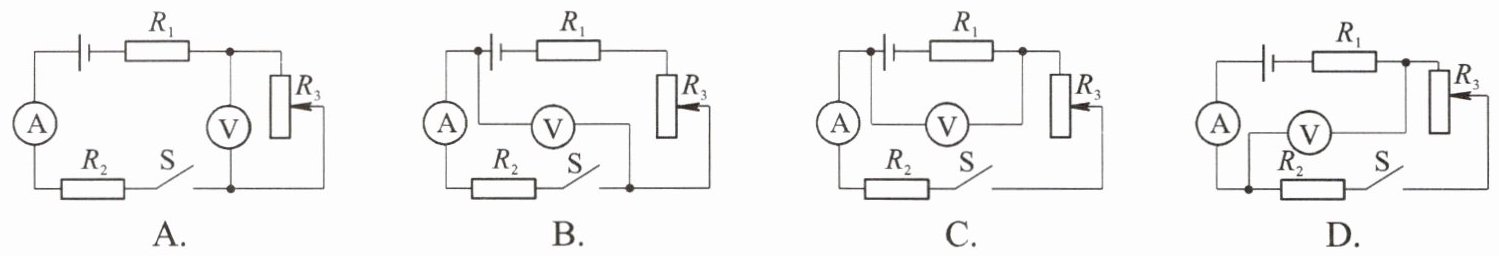

对各选项电路逐一分析：
1. 若电压表测电源电压，电压表示数应始终不变，与实验数据矛盾，排除；
2. 若电压表测滑动变阻器两端电压，当电流减小时，滑动变阻器阻值增大，其两端电压应增大，即电流与电压成反比，不符合实验数据；
3. 若电压表测定值电阻两端电压，根据欧姆定律$U=IR$，定值电阻阻值不变，电压与电流成正比，比值恒定，与实验数据一致，对应选项B的电路符合该规律。
【答案】
B
【知识点】
欧姆定律、动态电路分析
【点评】
本题考查欧姆定律在动态电路中的应用，核心是判断电压表的测量对象，结合电表示数变化规律推导电路，难度适中，需掌握基本电路分析方法。
【难度系数】
0.6

【分析】
首先明确电路结构：闭合开关S后，定值电阻R与灯泡L串联，电流表测电路中的电流，电压表测定值电阻R两端的电压。电流表示数变大，说明电路总电阻减小，故障类型为短路（若为断路，电路电流会减小甚至为0）。电压表与电流表示数的比值等于定值电阻R的阻值（由欧姆定律R=U/I），该比值不变说明R的阻值未发生变化，因此短路故障发生在与R串联的灯泡L上。
【解析】
1. 电流变化分析：电流表示数变大，说明电路总电阻变小，故障为短路（断路时电流会变小或为0，排除断路故障）。
2. 比值分析：电压表测R的电压，电流表测电路电流，故电压表与电流表示数的比值等于R的阻值，比值不变说明R的阻值未变，因此短路的是灯泡L（若R短路，电压表被短路，示数为0，比值变为0，不符合条件）。
3. 验证L短路的情况：L短路后，电路总电阻变为R，小于原来的R+RL，电源电压不变，由I=U/R总可知电流变大，电流表的示数变大；原来电压表的示数为IR，L短路后电压表测电源电压U，U＞IR，故电压表示数变大，符合题目所有条件。
综上，正确选项为D。
【答案】
D
【知识点】
串联电路故障分析、欧姆定律应用
【点评】
本题结合串联电路特点和欧姆定律判断故障，关键是利用“电压表示数与电流表示数的比值等于定值电阻阻值”这一条件，排除R短路的情况，从而确定故障为L短路，需学生掌握故障分析的基本方法。
【难度系数】
0.5

【分析】
要解决该问题，需结合串联电路的分压原理分析：探究电流与电阻的关系时，需控制定值电阻两端电压为1.5V不变。定值电阻R与滑动变阻器串联，根据串联电路分压规律，定值电阻两端电压由两者电阻的比值决定。当接入20Ω的定值电阻时，计算所需滑动变阻器的接入阻值，再与滑动变阻器的最大阻值对比，即可找到电压无法达到1.5V的原因。
【解析】
定值电阻R与滑动变阻器R滑串联，电源电压U总=3V。根据串联电路分压规律，定值电阻两端电压U_R = (R/(R+R滑))×U总。
要求U_R=1.5V，代入R=20Ω、U总=3V，得：
1.5V = (20Ω/(20Ω + R滑))×3V
解得：R滑=20Ω。
但滑动变阻器的最大阻值仅为15Ω，无法达到所需的20Ω，因此定值电阻两端的电压会大于1.5V，无法达到要求，原因是滑动变阻器的阻值太小。
故答案选A。
【答案】
A
【知识点】
串联分压原理、欧姆定律、探究电流与电阻的关系
【点评】
本题考查串联电路分压规律在电学实验中的应用，需结合控制变量法分析滑动变阻器的调节能力对实验的影响，是初中电学实验的典型题型，重点考查学生的逻辑分析能力。
【难度系数】
0.6

【分析】
本题考查串、并联电路的基本电流和电压规律，解题时需先回忆串联电路的电流特点、并联电路的电压特点，再据此推导电流比和电压比。
【解析】
1. 当$R_1$和$R_2$串联时，根据串联电路的电流规律：串联电路中各处电流相等，因此通过$R_1$和$R_2$的电流$I_1=I_2$，电流之比$I_1:I_2=1:1$。
2. 当$R_1$和$R_2$并联时，根据并联电路的电压规律：并联电路中各支路两端的电压相等，因此加在$R_1$和$R_2$两端的电压$U_1=U_2$，电压之比$U_1:U_2=1:1$。
【答案】
1:1；1:1
【知识点】
串联电路电流规律、并联电路电压规律
【点评】
本题是对电学基础规律的直接考查，属于初中物理电学入门知识点，只需牢记串、并联电路的核心电流、电压特点即可快速解答，难度较低。
【难度系数】
0.8

【分析】要解决这道题，需利用欧姆定律，且明确导体的电阻是本身的固有属性，不随两端电压、通过电流的改变而变化。首先根据已知的初始电压和电流计算导体的电阻，再根据变化后的电压和不变的电阻，利用欧姆定律计算新的电流。
【解析】1. 计算导体的电阻：根据欧姆定律 $ R = \frac{U_1}{I_1} $，已知初始电压 $ U_1 = 15\ \mathrm{V} $，初始电流 $ I_1 = 3\ \mathrm{A} $，代入得 $ R = \frac{15\ \mathrm{V}}{3\ \mathrm{A}} = 5\ \Omega $。2. 计算电压增加后的电流：导体两端电压增加5V后，新电压 $ U_2 = 15\ \mathrm{V} + 5\ \mathrm{V} = 20\ \mathrm{V} $，由于电阻不变，再根据欧姆定律 $ I_2 = \frac{U_2}{R} $，代入得 $ I_2 = \frac{20\ \mathrm{V}}{5\ \Omega} = 4\ \mathrm{A} $。
【答案】4；5
【知识点】欧姆定律、电阻的特性
【点评】本题是欧姆定律的基础应用题，核心在于理解电阻是导体本身的属性，与电压、电流无关，解题时先求电阻再求电流即可，难度较低，属于初中物理的基础考点。
【难度系数】0.6

【分析】

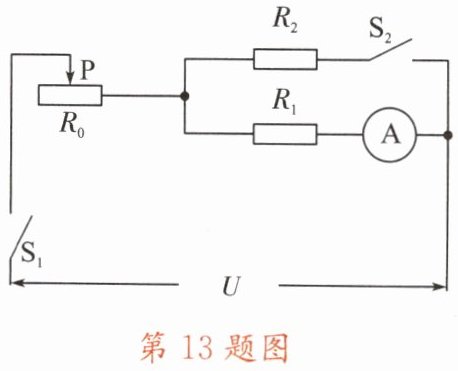

首先明确两种开关状态及滑片位置对应的电路结构：当只闭合S₁、滑片P在最左端时，滑动变阻器R₀的最大阻值接入电路，与R₁串联，电流表测串联电流；当S₁、S₂均闭合、滑片P在最右端时，滑动变阻器接入电阻为0，R₁与R₂并联，电流表测R₁支路电流。利用电源电压不变，结合欧姆定律建立方程求解。
【解析】
1. 只闭合S₁，滑片在最左端时，R₀（最大阻值20Ω）与R₁串联，电流I₁=0.2A，根据欧姆定律，电源电压：
$U = I_1(R_0 + R_1) = 0.2\ \mathrm{A} × (20\ \Omega + R_1)$ ①
2. S₁、S₂均闭合，滑片在最右端时，R₀接入电阻为0，R₁与R₂并联，电流表测R₁支路电流I₂=0.6A，并联电路中支路电压等于电源电压，因此：
$U = I_2 R_1 = 0.6\ \mathrm{A} × R_1$ ②
3. 联立①②式：$0.6R_1 = 0.2 × (20 + R_1)$，解得$0.4R_1 = 4$，即$R_1=10\ \Omega$；代入②式得$U=0.6\ \mathrm{A} × 10\ \Omega=6\ \mathrm{V}$。
【答案】
10；6
【知识点】
欧姆定律、串并联电路特点
【点评】
本题需正确分析不同状态下的电路连接，利用电源电压不变结合欧姆定律列方程求解，是电路动态分析的基础题型，考查对串并联规律和欧姆定律的应用能力。
【难度系数】
0.5
