【分析】
本题围绕探究灯泡电阻的实验展开，需结合滑动变阻器的使用规则、电路故障分析、电流表读数及影响电阻的因素逐一解决问题：

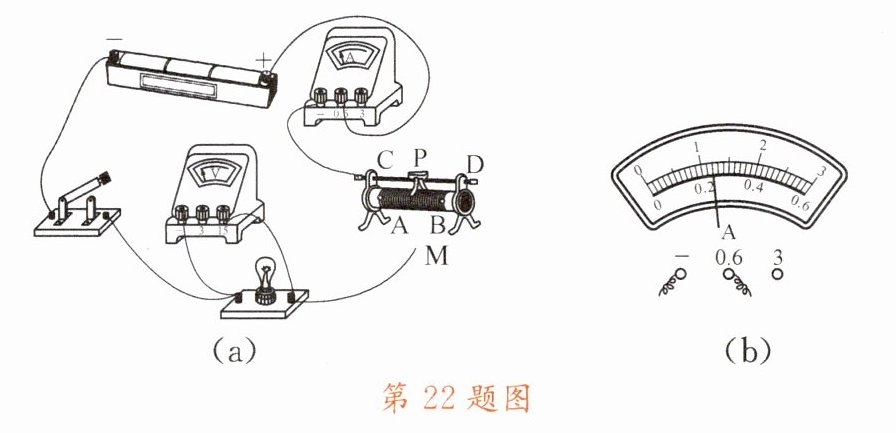

1. 滑动变阻器接法需遵循“一上一下”原则，阻值变化由下接线柱决定，滑片右移阻值变大意味着接入电阻丝变长，因此下接线柱应选左端的A；
2. 闭合开关前，滑动变阻器需调至最大阻值处以保护电路，结合接入的下接线柱A，最大阻值端为B端；
3. 电压表示数接近电源电压且移动滑片不变，说明电压表串联在电路中，故障为与电压表并联的灯泡断路；
4. 电流表选用0~0.6A量程，分度值0.02A，读取指针示数为0.24A；

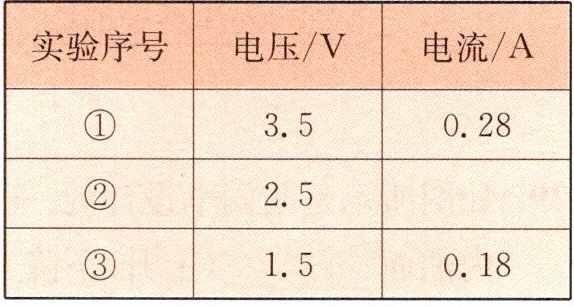

5. 灯丝电阻随温度升高而增大，实验中灯泡电压不同导致温度不同，故电阻差异较大。
【解析】
(1) 滑动变阻器的正确接法为“一上一下”，要使滑片向右移动时阻值变大，需接入的电阻丝长度变长，因此下接线柱应接A，故导线M与A相接；
(2) 闭合开关前，滑片应移到滑动变阻器的最大阻值处，由于接入的是A下接线柱，滑片移到最右端（B端）时接入电阻最大，也可移到上接线柱的D端（最大阻值端），故填B（或D）；
(3) 电压表示数接近电源电压（4.5V），移动滑片示数不变，说明电压表串联在电路中，即与电压表并联的灯泡断路，此时电压表测电源电压，移动滑片不改变示数，故故障为灯泡断路；
(4) 电流表选用0~0.6A量程，分度值为0.02A，指针指向0.24A，故电流为0.24A；
(5) 灯丝的电阻随温度升高而增大，实验中灯泡两端电压不同，实际功率不同，灯丝温度不同，导致测量的电阻值差异较大，故原因是灯丝电阻随温度升高而增大。
【答案】
(1)A (2)B(或D) (3)灯泡断路 (4)0.24 (5)灯丝电阻随温度升高而增大
【知识点】
滑动变阻器的使用、电路故障分析、影响电阻的因素
【点评】
本题为电学实验基础题，综合考查滑动变阻器操作、电路故障判断、电流表读数及电阻影响因素，需学生掌握实验核心要点，是初中电学的常考题型。
【难度系数】
0.6

【分析】
要设计能反映温度变化的电路，需将热敏电阻、电流表、开关、电源串联，利用热敏电阻阻值随温度变化的特性，使电路电流随温度改变，从而通过电流刻度对应温度。计算时需运用欧姆定律，结合电源电压、电流表量程及热敏电阻在不同温度下的阻值，求解对应电流和最高温度。
【解析】
(1) 设计串联电路：将热敏电阻、电流表、开关依次与电源串联，形成闭合回路，电路图为串联结构（对应题目给出的电路形式）。

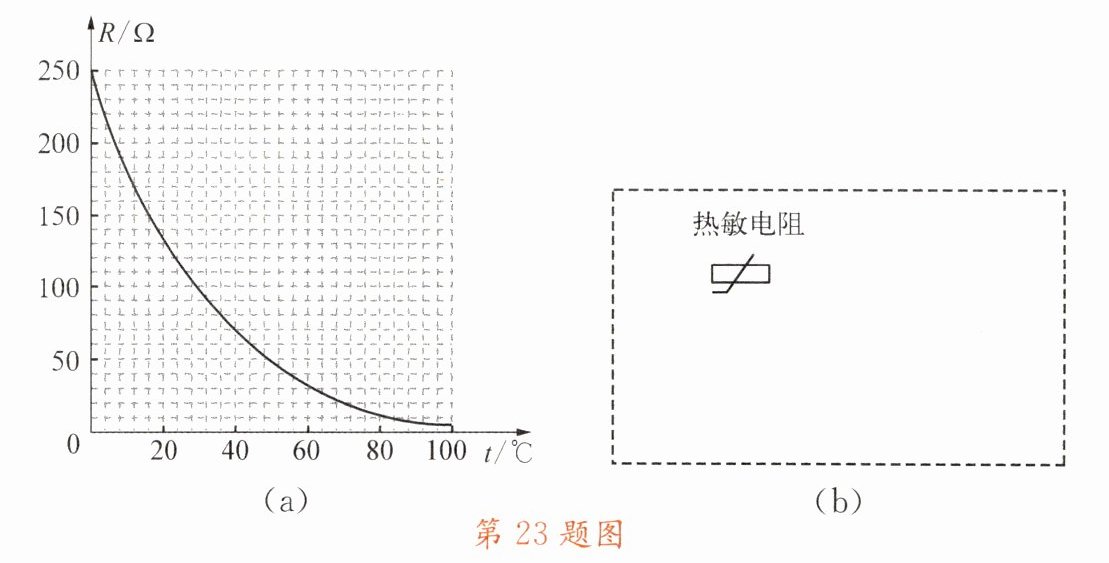

(2) ① 当温度为0℃时，由热敏电阻的阻值特性可知其阻值$ R_0=250\Omega $，根据欧姆定律$ I=\frac{U}{R} $，此时电路电流：$ I_0=\frac{U}{R_0}=\frac{6V}{250\Omega}=0.024A $，因此气温表的0℃对应电流表刻度的0.024A处。
② 电流表量程为0~0.6A，电路允许的最大电流$ I_{max}=0.6A $，此时电路总电阻最小，$ R_{总min}=\frac{U}{I_{max}}=\frac{6V}{0.6A}=10\Omega $，即热敏电阻的最小阻值为10Ω，对应最高温度为84℃。
(3) 当温度为28℃时，热敏电阻阻值$ R=100\Omega $，电路电流：$ I=\frac{U}{R}=\frac{6V}{100\Omega}=0.06A $。
【答案】
(1) 如图所示 (2) 0.024 A；84 ℃ (3) 0.06 A
【知识点】
欧姆定律、热敏电阻、串联电路
【点评】
本题结合热敏电阻的特性，考查欧姆定律在实际电路中的应用，要求学生理解电流与温度的对应关系，能根据欧姆定律进行相关计算，难度适中，注重知识的实际运用。
【难度系数】
0.5
