1. 电路就是用
把
、
、
等元件连接起来组成的电流路径。
答案：
解析：
【分析】
要解决这道题，需回忆电路的基本定义：电路是电流流通的路径，首先明确连接电路元件的载体，再确定电路的核心组成元件，依次对应填空即可。
【解析】
根据电路的定义，电路是用导线把电源（提供电能）、用电器（消耗电能）、开关（控制电路通断）等元件连接起来组成的电流路径，因此依次填入对应内容。
【答案】
导线；电源；用电器；开关
【知识点】
电路的组成
【点评】
本题考查电路的基础组成概念，属于识记类题目，难度较低，需牢记电路的核心构成要素。
【难度系数】
0.9
答案：解：电路元件符号
解析：
【分析】本题考查电学基础概念，解题时需回忆电路图的定义：电路图是用于表示电路连接情况的图，其核心是用规定的特定符号来呈现电路元件，因此要填写的内容是构成电路图的关键要素。
【解析】根据电路图的定义：用电路元件符号表示电路连接的图，叫做电路图，因此横线处应填写电路元件符号。
【答案】电路元件符号
【知识点】电路图的定义、电路基本概念
【点评】本题为识记类基础题，直接考查课本中电路图的定义，难度较低，只要牢记相关概念即可轻松解答。
【难度系数】0.8
3. 闭合开关，电路中有电流通过，用电器工作，这种电路叫作
。电路中的开关不闭合或电路中某处断开了，电路中没有电流，叫作
路或
路。用导线把用电器两端连通，电流不经过用电器，此时用电器被
路。
答案：解：
通路
断
开
短
解析：
【分析】
要解答本题，需明确电路的三种基本状态的定义：当电路处处连通，闭合开关后有电流通过用电器，用电器正常工作，这种电路是通路；当开关未闭合或电路某处断开，电路不通且无电流，这种状态是断路（也叫开路）；当用导线直接连接用电器两端，电流绕过用电器不经过它，此时用电器被短路。解题时将每个空的描述与对应电路状态的定义匹配即可。
【解析】
根据电路状态的定义：
1. 闭合开关，电路连通且有电流，用电器工作，这种电路叫作通路；
2. 开关不闭合或电路某处断开，电路中无电流，叫作断路或开路；
3. 用导线把用电器两端连通，电流不经过用电器，此时用电器被短路。
【答案】
通路；断；开；短
【知识点】
电路的三种状态
【点评】
本题考查初中物理电路基本状态的基础概念，属于识记类题目，准确记忆各电路状态的定义即可解答。
【难度系数】
0.8
4. 连接电路时绝不允许用导线将电源的两极直接相连，以免造成电源
，损坏电源。
实验与探究
答案：短路
解析：
【分析】
首先回忆电路连接的安全规则：电源两极不能直接用导线相连，因为此时电流不会经过用电器，直接从电源正极回到负极，这种情况是电源短路，短路时电路电流极大，会损坏电源，因此需填写对应的电路故障名称。
【解析】
当用导线直接连接电源两极时，电流不经过任何用电器，直接形成闭合回路，该现象称为电源短路；短路会导致电路中电流过大，进而损坏电源，所以连接电路时严禁此类操作，故此处应填“短路”。
【答案】
短路
【知识点】
电路短路、电路安全
【点评】
本题为初中物理电学的基础识记题，考查电路安全的基本常识，难度较低，是学生必须掌握的基础知识点。
【难度系数】
0.8

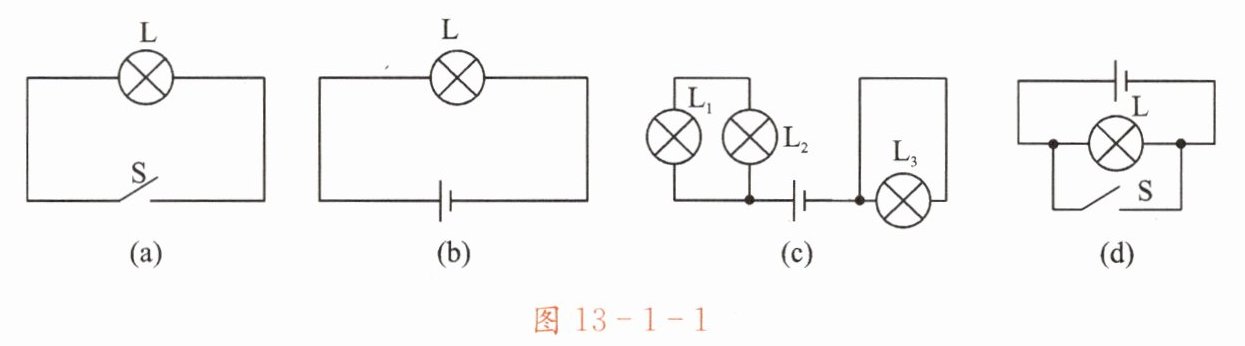

例题1 指出图13-1-1所示各电路图中的错误。
图13-1-1
解 析 图(a)中的错误是没有电源；图(b)中的错误是没有开关，无法控制电路的通断；图(c)中的错误是三个灯泡不能形成电流的回路；图(d)中的错误是开关S闭合后导致电源短路。
说 明 判断电路连接是否正确：(1) 检查电路是否缺少组成电路的元件；(2) 检查电路是否按规定的符号和要求画的；(3) 检查开关闭合前后电源是否被短路；(4) 检查开关闭合后用电器能否形成电流的回路。
答案：
解析：
【分析】要判断电路图的错误，需先明确电路的基本组成：电路由电源、用电器、开关、导线四部分构成，且需形成闭合回路，同时要避免电源短路。需逐个检查每个图是否满足这些要求：是否缺少元件、是否有开关、是否形成闭合回路、是否发生电源短路。
【解析】
1. 图(a)：电路的基本组成元件缺少电源，无法提供电能，因此错误。
2. 图(b)：电路中有电源、用电器、导线，但缺少开关，无法控制电路的通断，因此错误。
3. 图(c)：三个灯泡中，L₁、L₂虽能形成回路，但L₃所在支路未接入电路，三个灯泡无法共同形成完整的电流回路，因此错误。
4. 图(d)：开关S闭合后，导线直接将电源两极连接，造成电源短路，会损坏电源，因此错误。
【答案】
图(a)：缺少电源；图(b)：缺少开关；图(c)：三个灯泡不能形成电流的回路；图(d)：开关闭合后造成电源短路。
【知识点】
电路的组成、电路故障判断
【点评】
本题考查电路的基本组成及电路故障的判断，是电路入门的基础题型，需牢记电路的构成要素和短路的危害，逐一分析即可判断错误。
【难度系数】
0.6

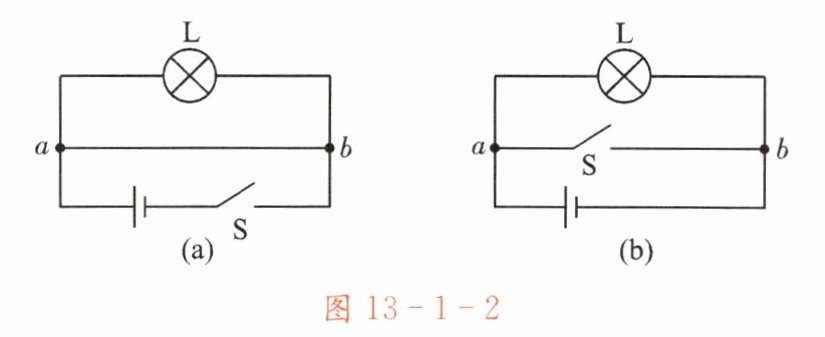

例题2 如图13-1-2所示，开关S闭合后电路将发生什么情况？
解析 图13-1-2(a)电路中虽然有用电器，但开关S闭合后电流将直接从导线ab流回
电源负极造成短路。图13-1-2(b)中电路在表面上并没有发生短路，但却隐藏着短路的危险，当开关S闭合后，电流将直接从导线ab流回电源负极造成短路。
因此，开关S闭合后灯泡都不亮，因为电源都被短路了，电源可能被烧坏。
说明 检查电源是否被短路的方法：从电源正极出发，循着电流的方向，找出回到电源负极的各条路径，其中只要有一条没有接入用电器，就会造成电源短路。应将引起短路的那段电路拆除。
答案：解：
图(a)中开关S闭合后，电流不经过灯泡L，直接通过导线ab从电源正极回到电源负极，发生电源短路，灯泡不发光，电源可能被烧坏。
图(b)中开关S闭合后，电流不经过灯泡L，直接通过开关S、导线ab从电源正极回到电源负极，发生电源短路，灯泡不发光，电源可能被烧坏。
答：开关S闭合后两个电路均发生电源短路，灯泡都不亮，电源有被烧坏的可能。
解析：
【分析】要判断开关闭合后的电路情况，需先梳理电流路径：若电流从电源正极出发，不经过用电器直接回到电源负极，就会形成电源短路。先分析图(a)：开关闭合后，导线ab直接连接电源正负极，电流不经过灯泡L；再分析图(b)：开关闭合后，开关与导线ab直接连接电源正负极，电流也不经过灯泡L，因此两个电路都发生电源短路，灯泡不亮，电源可能被烧坏。
【解析】1. 图(a)中，开关S闭合后，电流从电源正极流出，沿导线ab直接回到电源负极，未经过用电器灯泡L，造成电源短路，灯泡L不发光，电源因短路有被烧坏的风险。2. 图(b)中，开关S闭合后，电流从电源正极流出，经开关S、导线ab直接回到电源负极，同样未经过灯泡L，形成电源短路，灯泡L不发光，电源也存在被烧坏的可能。综上，开关S闭合后，两个电路均发生电源短路，灯泡都不亮，电源有被烧坏的可能。
【答案】开关S闭合后，图(a)和图(b)的电路均发生电源短路，灯泡都不亮，电源有被烧坏的可能。
【知识点】电路的三种状态；电源短路
【点评】本题考查电源短路的判断，核心是分析电流路径，明确电源短路的定义，属于电路基础知识点的应用，需掌握电路连接的分析方法。
【难度系数】0.5
