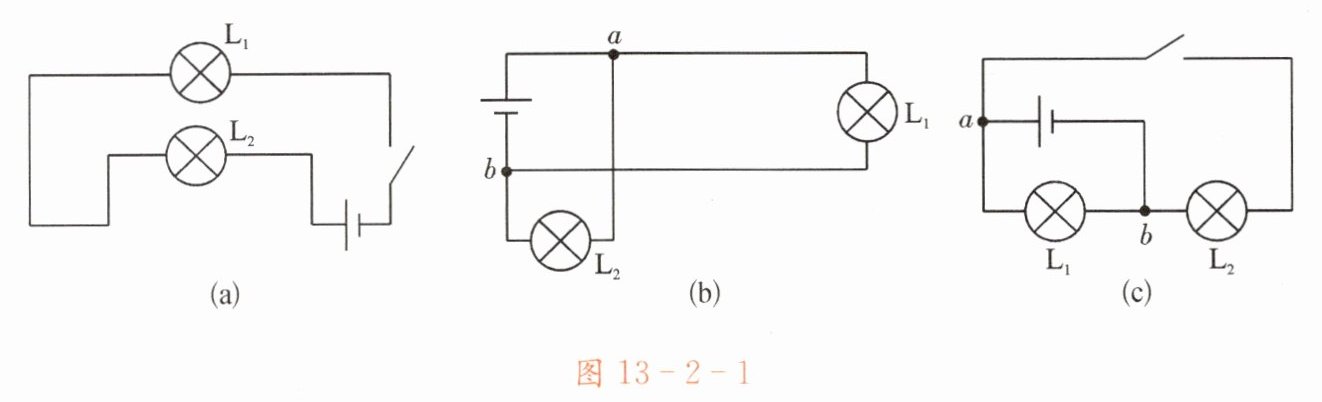

例题2 如图13-2-1所示的三个电路，哪个是串联电路，哪个是并联电路？
图13-2-1
解 析 判断电路是串联的还是并联的，最好的办法是从图中电源的正极出发，用铅笔轻轻地沿电流的路径“走”上一圈，回到电源的负极。在这一圈中，如果一直没有“分岔”，即没有出现支路，这是串联电路；如出现“分岔”，即出现支路，且各支路电流汇合后又流回负极，这是并联电路。
因此，关键的一步是先找到电源，无论图中的电源在何处，都要从电源的正极出发，“走”一圈，结论就出来了。据此可判断图13-2-1(a)所示电路为串联电路，图13-2-1(b)、(c)所示电路为并联电路。
说 明 判断电路的串联或并联，切不可凭表面印象“想当然”。如果从表面上看，认为图13-2-1(a)是并联电路，或把图13-2-1(c)看成串联电路，那就错了。因此，“电流法”是识别电路和检查电路连接情况的重要方法，要认真掌握。
答案：
解析：
【分析】判断电路串并联的核心方法是“电流法”：从电源正极出发，沿电流路径回到电源负极，若电流只有一条路径（无分支），则为串联电路；若电流出现分支，且各支路电流汇合后回到负极，则为并联电路。需逐个分析三个图的电流走向，避免凭表面印象判断。
【解析】1. 图(a)：电流从电源正极出发，经开关后依次通过L₁、L₂，最终回到电源负极，电流只有一条路径，无分支，因此是串联电路。
2. 图(b)：电流从电源正极到a点后分为两条支路，一条支路经L₁，另一条支路经L₂，两条支路的电流在b点汇合后回到电源负极，电流有两条分支路径，因此是并联电路。
3. 图(c)：电流从电源正极到a点后分为两条支路，一条支路经L₁到b点，另一条支路经开关、L₂到b点，两条支路的电流在b点汇合后回到电源负极，电流有两条分支路径，因此是并联电路。
【答案】图(a)是串联电路，图(b)和图(c)是并联电路。
【知识点】串联电路、并联电路、电路的判断
【点评】本题考查串并联电路的判断，需熟练掌握“电流法”这一核心方法，不能仅凭导线的弯曲形状主观判断，要准确分析电流的实际走向，这是识别电路连接方式的关键。
【难度系数】0.6

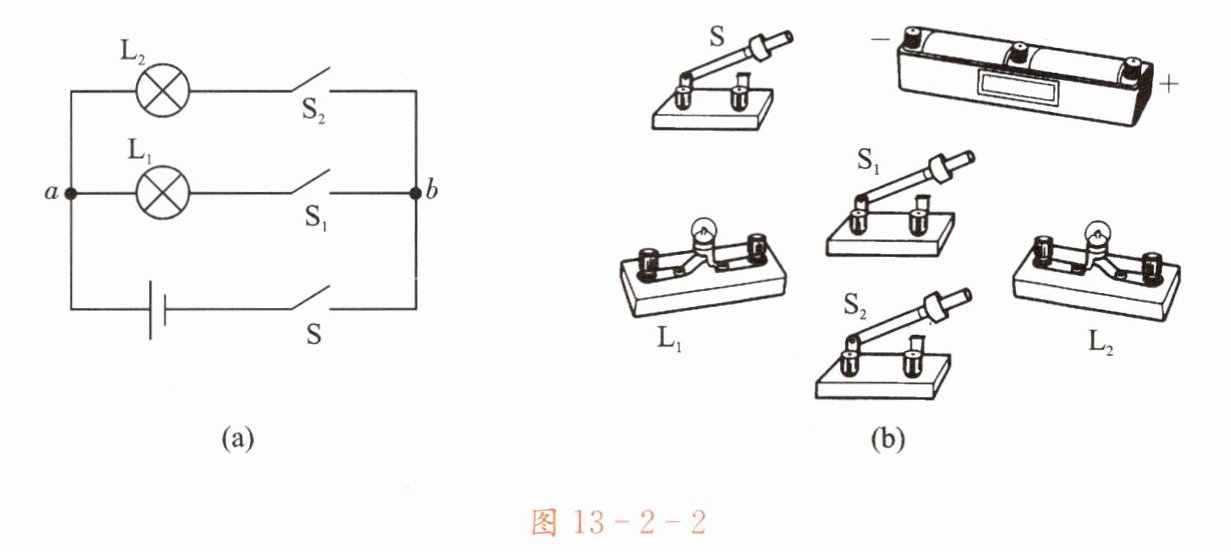

例题3 根据图13-2-2(a)所示的电路图，将图13-2-2(b)中的电路元件连接起来。
解 析 首先要根据电路图弄清楚各元件的连接情况。由图13-2-2(a)可知，灯泡$L_1$、$L_2$并联，$S_1$控制灯泡$L_1$，$S_2$控制灯泡$L_2$，开关S在干路上。并联电路的分流点为a，汇流点为b。然后，在图13-2-2(b)中连接实物图。
连接实物图有两种方法。
第一种方法是先连接好两条支路，即灯泡$L_1$与$S_1$串联，灯泡$L_2$与$S_2$串联，然后将两支路“头头相接”，标上字母a，“尾尾相接”，标上字母b。a与电源正极相连接，b经过开关S与电源负极相连接。
第二种方法是顺着电流方向，将电源与其中一个支路连接成一个回路。例如，电流从电源正极→$L_1$→$S_1$→S→电源负极，然后把另一支路连接在a、b两点间。
说 明 为了便于记忆和掌握，上述第二种方法的操作口诀为“一竿子插到底，锦上添花”。
答案：解：
1. 分析电路结构：由电路图可知，灯泡$L_1$、$L_2$并联，开关S在干路控制整个电路，开关$S_1$与$L_1$串联，仅控制$L_1$，开关$S_2$与$L_2$串联，仅控制$L_2$。
2. 采用“先串后并”法完成实物连接：
① 先连接第一条完整回路：从电源正极引出导线，依次连接$L_1$的一个接线柱、$L_1$的另一接线柱、$S_1$的一个接线柱、$S_1$的另一接线柱、干路开关S的一个接线柱、S的另一接线柱，最终回到电源负极。
② 连接第二条支路：用导线将$L_2$和$S_2$串联，再将该串联支路的两个端点，分别接在电源正极（$L_1$靠近电源正极的接线柱）和$S_1$靠近开关S的接线柱上，即完成全部实物连接，连接后的电路与电路图结构完全对应。
解析：
【分析】
要完成实物电路连接，首先需分析电路图的结构：灯泡$L_1$与$L_2$并联，干路开关$S$控制整个电路，支路开关$S_1$仅控制$L_1$，支路开关$S_2$仅控制$L_2$。连接时需确保各元件的连接与电路图对应，可采用“先串后并”法，先连一条包含干路和一条支路的回路，再接入另一条支路，避免出错。
【解析】
1. 电路结构分析：由图(a)可知，$L_1$和$L_2$为并联关系，开关$S$在干路，控制所有用电器；$S_1$与$L_1$串联，仅控制$L_1$；$S_2$与$L_2$串联，仅控制$L_2$。
2. 实物连接步骤：
① 连接第一条回路：从电源正极出发，依次连接$L_1$的一个接线柱、$L_1$的另一个接线柱、$S_1$的一个接线柱、$S_1$的另一个接线柱、干路开关$S$的一个接线柱、$S$的另一个接线柱，最终接到电源负极，形成包含$L_1$、$S_1$和$S$的完整回路。
② 接入第二条支路：将$L_2$与$S_2$串联（$L_2$的一个接线柱接$S_2$的一个接线柱），再把该串联支路的两个端点，分别接到电源正极（对应$L_1$靠近电源正极的接线柱）和$S_1$靠近$S$的接线柱，完成$L_2$支路的连接，此时电路与电路图结构完全对应。
【答案】
实物连接：电源正极分两路，一路依次连接$L_1$、$S_1$、$S$后回到电源负极；另一路依次连接$L_2$、$S_2$后，接在$S_1$与$S$之间的导线上，形成并联电路，$S$在干路，$S_1$控制$L_1$，$S_2$控制$L_2$。
【知识点】
并联电路、实物电路连接、开关控制作用
【点评】
本题是初中电学基础题，考查并联电路的实物连接，核心是明确各开关的控制对象，掌握“先串后并”的连接方法，帮助学生巩固并联电路的结构特点。
【难度系数】
0.6
