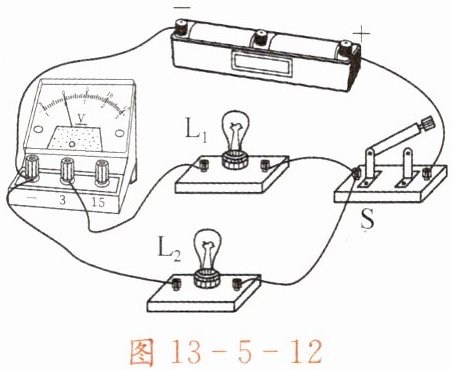

【分析】要测量串联电路中灯$\mathrm{L}_2$两端的电压，需让电压表并联在$\mathrm{L}_2$两端，且电流从电压表正接线柱流入、负接线柱流出。观察原电路，电压表当前测量的是$\mathrm{L}_1$两端的电压，不符合实验要求，存在一根导线连接错误，需找到该导线并修正。
【解析】确定错误导线：连接开关$\mathrm{S}$与$\mathrm{L}_2$右端的导线为错误导线，在该导线上画“×”。将这根导线的一端改接到$\mathrm{L}_1$的右端接线柱，此时$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，且正接线柱接$\mathrm{L}_2$右端、负接线柱接$\mathrm{L}_2$左端，符合电压表的使用规则，可正确测量$\mathrm{L}_2$两端电压。
【答案】如图所示
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路电压测量中电压表的正确连接，需掌握电压表并联在被测用电器两端、正进负出的基本要求，是电学实验的基础题型，难度适中。
【难度系数】0.5

【分析】
要解决这个问题，需明确电流表、电压表的使用规则，以及电表内阻对电路的影响。首先，电流表串联在电路中，用于测量用电器的电流；电压表需并联在被测用电器两端，才能测量该用电器的电压。本题中，灯泡的电流路径为A→电流表→B→灯泡→右侧节点，因此灯泡两端的电压是B点与右侧节点间的电压，需结合电压表的测量对象判断C接线柱的连接点。
【解析】
1. 确定测量需求：我们需要测量灯泡的电压和电流，电流表串联在电路中，测的是灯泡的电流，位置正确；电压表需并联在灯泡两端，才能准确测量灯泡的电压。
2. 分析连接点：灯泡的左端是B点，右端是右侧节点，因此电压表要测灯泡电压，C接线柱应接B点（此时电压表并联在灯泡两端）。
3. 对比接A点的情况：若C接A点，电压表会并联在电流表和灯泡的总两端，由于电流表有内阻，电压表示数会是电流表和灯泡的总电压，比灯泡电压略大；同时，电压表内阻极大，接A点时会产生微小分流，导致电流表的电流略有减小，但因电压表内阻远大于灯泡电阻，分流可忽略，所以测量值变化很小。
【答案】
接B点。因为电压表的电阻比电灯的电阻大很多，所以电压表中的电流可以忽略。当电压表的C接线柱改接A点后，电流表示数略有减小，电压表示数略有增大，但它们的变化均可忽略
【知识点】
电压表使用、电流表使用、串联电路电压
【点评】
本题考查电流表和电压表的正确使用，需理解电表内阻对电路的影响，明确电压表应并联在被测用电器两端，掌握电表连接点对测量结果的影响，属于基础应用类题目，侧重对电表使用规则的理解。
【难度系数】
0.5

【分析】
要解答本题，需结合电压表的使用规则、电流方向判断、发光二极管的导电特性以及电池的连接方式，逐一分析选项：首先根据电压表的接线确定电流方向，判断柠檬电池的正负极；再结合发光二极管的电流要求判断其电流流向；最后分析电池的连接方式，排除错误选项。
【解析】

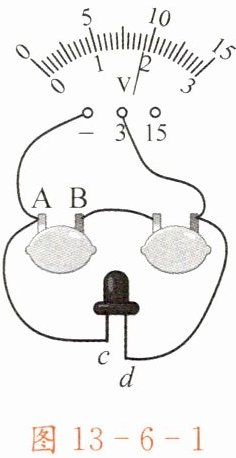

1. 电压表的使用分析：电压表正向偏转时，电流需从正接线柱流入、负接线柱流出。图中电压表接“-”和“3”接线柱，因此电流从“3”接线柱流入，“-”接线柱流出，说明与“3”接线柱相连的金属片是柠檬电池的正极，与“-”接线柱相连的金属片A是负极，故B选项错误。
2. 柠檬电池的材料分析：柠檬电池由两种不同金属片作为正负极，因此A、B不可能都是铜片，C选项错误。
3. 电池的连接方式分析：两节柠檬电池的连接为正极接负极，属于串联，而非并联，D选项错误。
4. 发光二极管的电流方向分析：电路中电流路径为：右边柠檬电池正极→电压表“3”→电压表“-”→金属片A→二极管的c端→二极管的d端→右边柠檬电池负极，因此电流由d点流入发光二极管，从c点流出，A选项正确。
【答案】
A
【知识点】
电压表的使用、电流方向、电池的连接
【点评】
本题综合考查多个电学基础知识点，需要学生将电压表使用、电流判断、二极管特性及电池连接等知识结合运用，是一道综合性较强的中等难度题目。
【难度系数】
0.5
