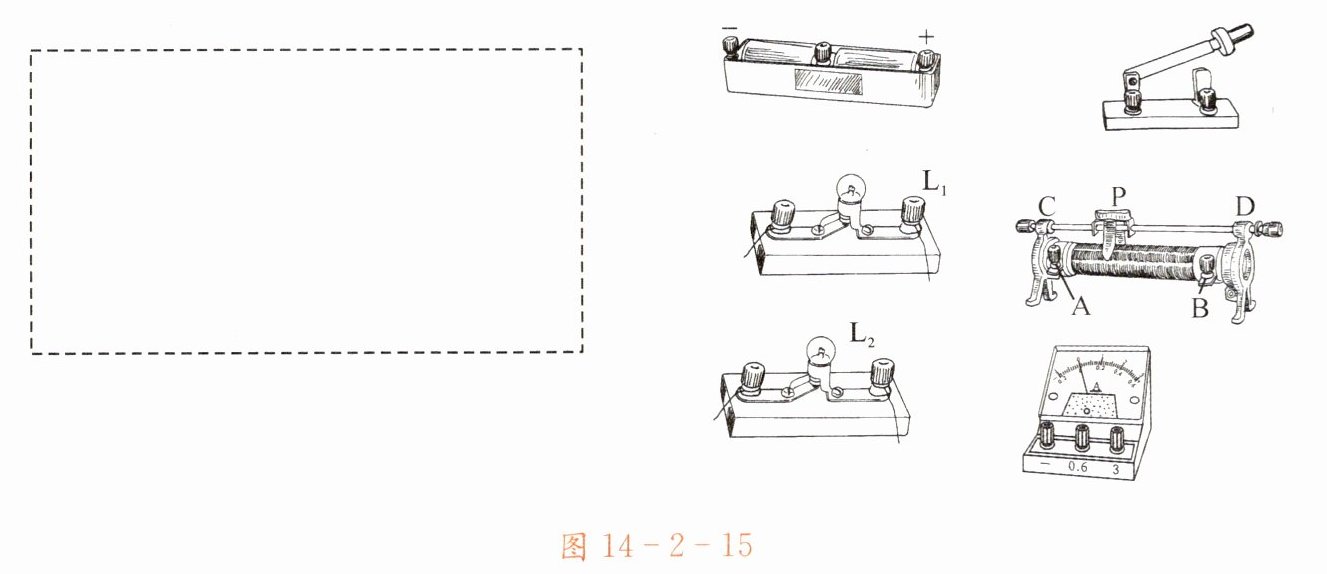

【分析】要设计符合要求的电路，需拆解条件逐步分析：①L₁、L₂并联，说明两灯电流有两条独立路径，两端分别接电源两极；②电流表测L₂电流，因此电流表必须与L₂串联在同一条支路；③滑动变阻器仅改变L₁亮度，故滑动变阻器与L₁串联，且滑片左移时L₁变暗，说明滑动变阻器接入电阻变大，需将右下接线柱接入电路（滑片左移时接入电阻丝变长，电阻增大）；④开关控制整个电路，因此开关需接在干路，控制总电流通断。
【解析】1. 电路图绘制：先画电源，从电源正极接开关，开关后分两条支路：一条支路依次连接L₁、滑动变阻器（接入右下和左上接线柱），回到电源负极；另一条支路依次连接电流表、L₂，回到电源负极，形成并联电路。2. 实物连接：从电池组正极接开关一端，开关另一端接滑动变阻器的B接线柱，滑动变阻器的C接线柱接L₁的一个接线柱，L₁另一接线柱接电池组负极；同时，电池组负极接L₂的一个接线柱，L₂另一接线柱接电流表“-”接线柱，电流表“0.6”接线柱接开关另一端，完成连接。
【答案】对应电路图和实物连接见
【知识点】并联电路、滑动变阻器、电流表的使用
【点评】本题结合具体要求设计电路，需准确把握各元件的连接逻辑，是电学基础题型，考查学生对电路连接的理解与应用能力。
【难度系数】0.5

【分析】

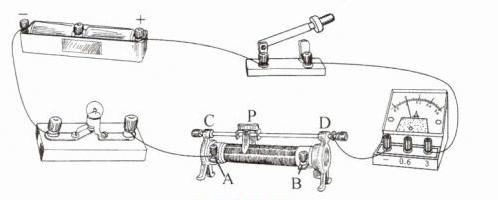

要完成该实物电路连接，需明确三个要点：1. 电路为串联电路，各元件需依次串联；2. 滑动变阻器需遵循“一上一下”接线规则，要求滑片右移时电流变小，说明接入电阻变大，因此应选左下端接线柱A和任意一个上接线柱（本题选D），这样滑片右移时，接入的电阻丝长度变长，电阻增大；3. 电流表需串联在电路中，电流要“正进负出”，量程选0~0.6A（适配小电流场景）。
【解析】
按照串联电路的连接顺序：电源正极→开关→电流表（接“-”和“0.6”接线柱，电流从“0.6”流入、“-”流出）→滑动变阻器（接A和D接线柱）→灯泡→电源负极，完成实物连接，最终满足开关闭合、滑片右移时电流表示数变小的要求。
【答案】
如图所示，对应实物连接见
【知识点】
实物电路连接、滑动变阻器使用、电流表使用
【点评】
本题考查串联电路的实物连接，核心是掌握滑动变阻器“一上一下”的接线规则、滑片移动与电阻变化的关系，以及电流表的正负接线柱接法，属于电学基础操作题，难度适中。
【难度系数】
0.5

【分析】
要解释灯泡变暗的原因，需明确：橡皮泥是串联在电路中的导体，其电阻变化会影响电路电流，进而改变灯泡亮度。首先回忆导体电阻的决定因素：当材料、长度不变时，横截面积越小，电阻越大；再结合欧姆定律分析电流变化，最后根据灯泡亮度由实际功率决定的规律推导结论。
【解析】
1. 电路组成分析：可导电的橡皮泥串联在电路中，属于电路的一部分，其电阻会影响电路总电阻。
2. 橡皮泥的电阻变化：手捏柱状橡皮泥时，橡皮泥的横截面积变小，而材料和长度不变，根据电阻的决定规律，橡皮泥的电阻变大。
3. 电路电流变化：电源电压不变，电路总电阻等于橡皮泥电阻与灯泡电阻之和，总电阻变大，由欧姆定律$I=\frac{U}{R}$可知，电路中的电流减小。
4. 灯泡亮度变化：灯泡的亮度由实际功率决定，实际功率$P=I^2R_{灯}$（$R_{灯}$为灯泡电阻，不变），电流减小则灯泡的实际功率变小，因此灯泡变暗。
【答案】
手捏橡皮泥，橡皮泥变细，电阻变大，导致电路中电流减小，灯泡变暗
【知识点】
电阻的影响因素、欧姆定律、电功率
【点评】
本题结合生活中的导体实例，考查电阻、欧姆定律与电功率的综合应用，需掌握导体电阻与横截面积的关系，以及灯泡亮度的决定因素，是基础电路知识的实际应用。
【难度系数】
0.5
