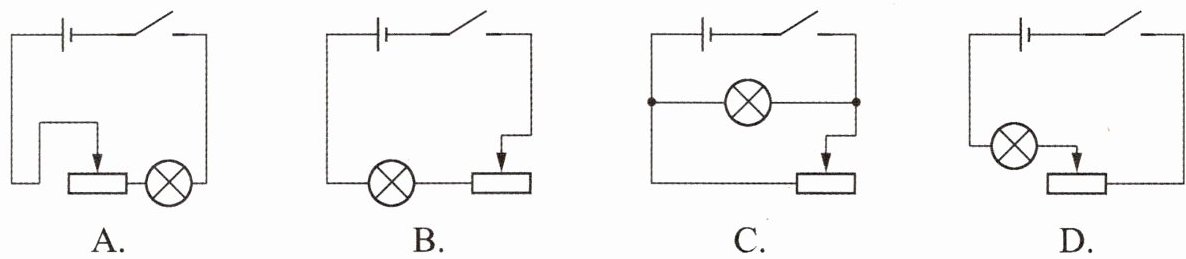

【分析】要判断滑片向右移动时灯泡变暗，需明确：灯泡变暗说明其实际功率变小，在灯泡电阻不变时，电路电流变小，总电阻变大，即滑动变阻器接入电路的电阻需变大。需逐个分析各选项电路中滑动变阻器的接入电阻变化情况：
1. 选项A：滑动变阻器接入电路的是左半段电阻丝，滑片右移时，接入电阻丝长度变短，电阻变小，电路电流变大，灯泡变亮，不符合要求；
2. 选项B：滑动变阻器接入电路的是左半段电阻丝，滑片右移时，接入电阻丝长度变长，电阻变大，电路电流变小，灯泡变暗，符合要求；
3. 选项C：灯泡与滑动变阻器并联，并联电路各支路电压等于电源电压，灯泡电压不变，电流不变，亮度不变，不符合要求；
4. 选项D：滑动变阻器接入电路的是右半段电阻丝，滑片右移时，接入电阻丝长度变短，电阻变小，电路电流变大，灯泡变亮，不符合要求。
【解析】根据滑动变阻器的工作原理（通过改变接入电路的电阻丝长度改变电阻），结合欧姆定律分析电流变化，进而判断灯泡亮度：
A选项：滑动变阻器接入电阻随滑片右移减小，电路电流增大，灯泡变亮，错误；
B选项：滑动变阻器接入电阻随滑片右移增大，电路电流减小，灯泡变暗，正确；
C选项：灯泡与滑动变阻器并联，灯泡两端电压不变，亮度不变，错误；
D选项：滑动变阻器接入电阻随滑片右移减小，电路电流增大，灯泡变亮，错误。
【答案】B
【知识点】滑动变阻器的使用、电路动态分析
【点评】本题考查滑动变阻器的接入电阻判断及电路动态分析，需掌握滑动变阻器“一上一下”的接线规则，结合欧姆定律分析电流变化，是电学基础题型。
【难度系数】0.5

【分析】首先明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，接线需遵循“一上一下”原则，若接上面两接线柱，接入电阻为0；接下面两接线柱，接入最大定值电阻，电阻不随滑片移动变化。题目要求滑片P向右移动时电流减小，根据欧姆定律，需滑动变阻器接入电路的电阻变大，因此需判断各选项接入的电阻丝长度变化是否符合电阻变大的要求。
【解析】逐一分析各选项：
A选项：M接C、N接D，接滑动变阻器上面两个接线柱，接入电阻为0，滑片移动时电阻不变，电流不变，不符合要求；
B选项：M接A、N接B，接滑动变阻器下面两个接线柱，接入最大电阻且保持不变，电流不变，不符合要求；
C选项：M接C、N接B，接入的电阻丝为PB段，滑片P向右移动时，PB段长度变短，电阻变小，电流变大，不符合要求；
D选项：M接A、N接D，接入的电阻丝为AP段，滑片P向右移动时，AP段长度变长，电阻变大，电流减小，符合要求。
【答案】D
【知识点】滑动变阻器的使用、欧姆定律
【点评】本题考查滑动变阻器的接线规则及电阻变化对电路电流的影响，需掌握滑动变阻器接入电阻丝的判断方法，结合欧姆定律分析电流变化，属于初中物理基础题，难度适中。
【难度系数】0.5

【分析】要使音量最大即电路中电流最大，根据欧姆定律，电源电压不变时，电路电阻越小，电流越大。该调节器本质是滑动变阻器，滑动变阻器通过改变接入电路的电阻丝长度改变电阻，接入电阻丝越短，电阻越小，因此需找到滑片P接入后，接入电路的电阻丝最短的位置。
【解析】滑动变阻器的工作原理是改变接入电路的电阻丝长度来调整电阻大小，电源电压U恒定，根据欧姆定律$I=\frac{U}{R}$，电阻R越小，电流I越大，音量越大。观察调节器结构，电阻丝沿a到d分布，当滑片P接d点时，接入电路的电阻丝长度为0，电阻最小，电流最大，音量最大，因此选D。
【答案】D
【知识点】滑动变阻器的工作原理、欧姆定律
【点评】本题考查滑动变阻器在实际电路中的应用，结合欧姆定律分析电流与电阻的关系，属于基础题型，需掌握滑动变阻器的使用逻辑。
【难度系数】0.7

【分析】本题考查串联电路的电阻规律，需明确滑动变阻器与固定电阻串联时，总电阻等于两者阻值之和。解题思路：先确定滑动变阻器的阻值范围，再结合串联电阻公式，分别计算总电阻的最小值和最大值，从而得到MN间电阻的变化范围。
【解析】滑动变阻器$R_1$与固定电阻$R_2$串联，根据串联电路的电阻特点：总电阻$R_{总}=R_1+R_2$。已知$R_1$的阻值范围为$0∼50\ \Omega$，$R_2=20\ \Omega$。当$R_1$接入阻值为$0\ \Omega$时，总电阻最小，$R_{总最小}=0\ \Omega+20\ \Omega=20\ \Omega$；当$R_1$接入阻值为$50\ \Omega$时，总电阻最大，$R_{总最大}=50\ \Omega+20\ \Omega=70\ \Omega$。因此MN间电阻的变化范围是$20∼70\ \Omega$。
【答案】D
【知识点】串联电路的电阻规律、滑动变阻器的使用
【点评】本题是串联电阻计算的基础题，核心是掌握“串联总电阻等于各电阻之和”的规律，结合滑动变阻器的阻值变化即可快速求解，属于电学基础考点，难度较低。
【难度系数】0.8

【分析】首先明确滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度改变电阻，串联电路总电阻等于各分电阻之和，根据欧姆定律，电源电压不变时，电阻越大电路电流越小。本题中两个滑动变阻器串联，接入电路的接线柱为A和D'，需先确定每个滑动变阻器接入电路的电阻丝部分：第一个滑动变阻器的下端接线柱是A，接入电路的是A到滑片P₁的电阻丝；第二个滑动变阻器的下端接线柱是D'，接入电路的是D'到滑片P₂的电阻丝。要使电路电流变小，需增大总电阻，因此两个滑动变阻器接入的电阻都要变大，即滑片需向远离自身下端接线柱的方向移动。
【解析】根据滑动变阻器“一上一下”的接线规则，接入电路的电阻丝为下端接线柱到滑片的部分。要使电路电流变小，总电阻需增大，故每个滑动变阻器接入的电阻都要增大：第一个滑动变阻器下端接线柱为A，要增大接入电阻，滑片P₁应向远离A的右端移动；第二个滑动变阻器下端接线柱为D'，要增大接入电阻，滑片P₂应向远离D'的右端移动。
【答案】右；右
【知识点】滑动变阻器的使用、欧姆定律
【点评】本题结合串联电路特点和欧姆定律考查滑动变阻器的应用，核心是明确滑动变阻器接入的电阻丝部分，难度适中，属于基础题型。
【难度系数】0.5

【分析】

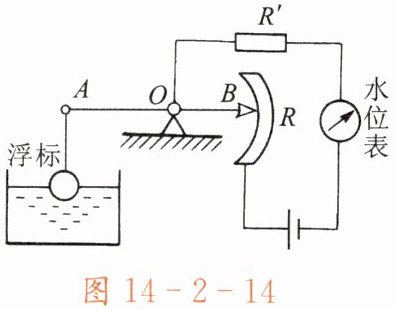

要判断各选项正误，需先明确装置工作原理：浮标随水位升降带动杠杆AB绕O点转动，杠杆带动滑动变阻器R的滑片移动，改变电路总电阻，进而改变电路电流（水位表为电流表改装）。再逐一分析选项：
1. 选项A：AB需连通滑动变阻器的电路，必须是导体，金属杆是导体，符合要求，A正确；
2. 选项B：杠杆需传递浮标的力带动滑片移动，软绳无法传递力使杠杆转动，不能实现阻值调节，B错误；
3. 选项C：R'串联在电路中，当滑动变阻器接入电阻过小时，可限制电流，防止电流过大烧坏电表，起保护作用，C正确；
4. 选项D：水位越高，浮标上移，杠杆使R接入电阻越小，根据欧姆定律电路电流越大，因此电流表示数大对应水位高，D正确。综上，错误选项为B。
【解析】
该装置电路为R'与滑动变阻器R串联，水位表是电流表改装：
A选项：AB作为杠杆，需导电以连通滑动变阻器电路，金属杆是导体，A正确；
B选项：若AB与浮标用软绳连接，浮标升降时软绳无法带动杠杆绕O转动，不能改变R的阻值，无法测量水位，B错误；
C选项：当滑动变阻器接入电阻为0时，R'可避免电路短路，防止电流过大损坏电表，起保护作用，C正确；
D选项：水位越高，浮标上移，R接入电阻越小，电路电流I=U/(R+R')越大，因此电流大的刻度对应水位高，D正确。本题要求选错误项，故选B。
【答案】
B
【知识点】
滑动变阻器应用、欧姆定律、杠杆原理
【点评】
本题结合杠杆与电路知识，考查对自动水位测量装置工作原理的理解，需逐一分析选项合理性，属于中等难度的基础应用题。
【难度系数】
0.5
