【分析】要解答此题，需明确两个核心：一是白炽灯灯丝（金属导体）的电阻随温度升高而增大；二是I-U图像的斜率物理意义为$k=\frac{I}{U}=\frac{1}{R}$。思考步骤：1. 当白炽灯两端电压增大时，电流增大，灯丝温度升高，电阻R随之增大；2. 结合欧姆定律，I-U图像的斜率与电阻成反比，R增大则斜率减小；3. 逐一分析选项，判断斜率变化是否符合规律。

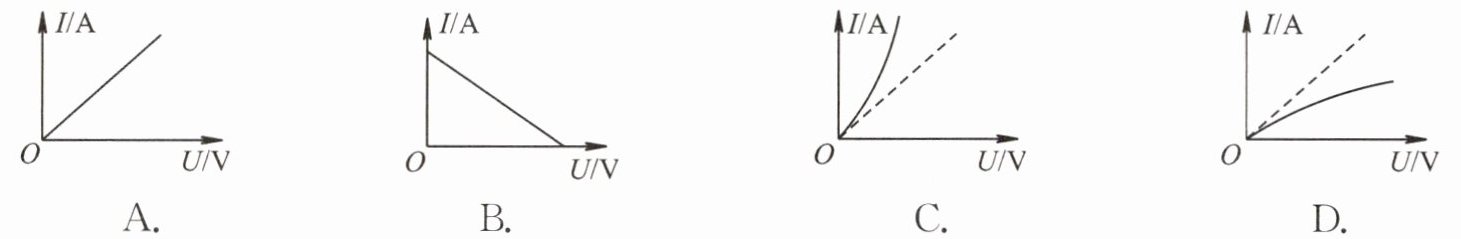

【解析】白炽灯的灯丝为金属材料，金属电阻随温度升高而增大。当白炽灯两端电压$U$增大时，通过灯丝的电流$I$增大，灯丝温度升高，电阻$R$增大。根据欧姆定律$I=\frac{U}{R}$，变形得$I=\frac{1}{R}U$，因此I-U图像的斜率$k=\frac{I}{U}=\frac{1}{R}$。由于$R$随$U$增大而增大，故斜率$k$应随$U$增大而减小，即I-U图像为斜率逐渐减小的曲线。对各选项分析：A选项为过原点的直线，斜率不变（电阻不变），不符合；B选项电流随电压增大而减小，违背欧姆定律，错误；C选项斜率逐渐增大（电阻减小），不符合；D选项斜率逐渐减小，符合电阻随温度变化的规律，正确。
【答案】D
【知识点】欧姆定律、电阻与温度的关系、I-U图像
【点评】本题结合实际用电器考查电阻特性与I-U图像的结合应用，需掌握金属电阻随温度变化的规律，理解I-U图像斜率的物理意义，属于基础应用类题目。
【难度系数】0.5

【分析】

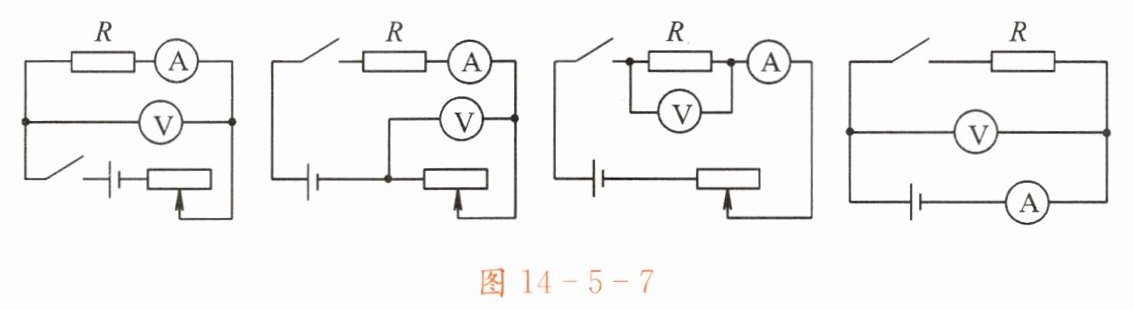

要判断符合要求的电路，需满足：能通过滑动变阻器改变电路的电流或电压，获取多组电阻R的电压、电流数据，以多次测量求平均值；同时需保证电表测量对象准确，避免误差。逐一分析四个电路：
1. 图1：含滑动变阻器，电流表测R的电流，电压表并联在R两端（电流表相当于导线，电压表测R的电压），移动滑动变阻器可改变电流，得到多组U、I，符合多次测量要求。
2. 图2：R、电流表、滑动变阻器串联，电压表测滑动变阻器电压，R的电压为电源电压减滑动变阻器电压，电流表测电路电流，移动滑动变阻器可得到多组数据，符合要求。
3. 图3：电流表测R和电压表的总电流（电压表与R并联分流），电流测量值偏大，误差大，无法准确测量，不符合。
4. 图4：无滑动变阻器，只能得到一组电源电压和电流，无法多次测量，不符合。
综上，符合要求的电路共2个。
【解析】
对四个电路逐一分析：
图1：滑动变阻器可改变电路电流，电流表测R的电流，电压表测R的电压，能多次获取U、I，可求R的平均值，符合要求。
图2：滑动变阻器改变电路电流，电流表测电路电流，电压表测滑动变阻器电压，R的电压$U_R=U_总-U_滑$，可得到多组$U_R$、$I$，能求R的平均值，符合要求。
图3：电流表测量的是R和电压表的总电流，电流值大于R的实际电流，误差大，无法准确测量，不符合。
图4：电路无滑动变阻器，只能得到一组数据，无法多次测量，不符合。
因此符合要求的有2个，对应选项B。
【答案】
B
【知识点】
伏安法测电阻、滑动变阻器的应用
【点评】
本题考查伏安法测电阻的电路判断，核心是理解多次测量的条件，同时需明确电表的测量对象是否准确，避免因电表分流/分压导致的测量误差，是基础电路分析题。
【难度系数】
0.5

【分析】
要选择合适的电流表和电压表量程，需结合电路特点（定值电阻R与滑动变阻器R'串联，电流表测电路电流，电压表测R两端电压），根据“电表指针偏转在满刻度的$\frac{1}{2}$以上”的要求，分别分析两个电表的量程选择：
1. 分析电压表量程：电源电压为4.5V，R约5Ω。若选0～15V量程，其满刻度的$\frac{1}{2}$为7.5V，而R两端最大电压仅为电源电压4.5V，小于7.5V，无法满足指针偏转要求；若选0～3V量程，满刻度的$\frac{1}{2}$为1.5V，可通过调节滑动变阻器使R两端电压最大为3V，此时电路电流在合理范围内，符合要求。
2. 分析电流表量程：若选0～3A量程，其满刻度的$\frac{1}{2}$为1.5A，电路最大电流仅为0.9A，小于1.5A，无法满足指针偏转要求；若选0～0.6A量程，满刻度的$\frac{1}{2}$为0.3A，电路中最大电流可达0.6A，符合要求。因此确定对应量程。
【解析】
电路中R与R'串联，电流表测串联电路电流，电压表测R两端电压。
1. 电压表量程选择：
电源电压$U=4.5\ \mathrm{V}$，$R\approx5\ \Omega$。若选0～15V量程，满刻度的$\frac{1}{2}$为7.5V，R两端最大电压为4.5V，小于7.5V，不满足要求；若选0～3V量程，满刻度的$\frac{1}{2}$为1.5V，调节滑动变阻器使R两端电压最大为3V时，电路电流$I=\frac{U_R}{R}=\frac{3\ \mathrm{V}}{5\ \Omega}=0.6\ \mathrm{A}$，此时滑动变阻器两端电压$U'=4.5\ \mathrm{V}-3\ \mathrm{V}=1.5\ \mathrm{V}$，滑动变阻器接入阻值$R'=\frac{U'}{I}=\frac{1.5\ \mathrm{V}}{0.6\ \mathrm{A}}=2.5\ \Omega$，在滑动变阻器（0～10Ω）的调节范围内，满足要求。
2. 电流表量程选择：
若选0～3A量程，满刻度的$\frac{1}{2}$为1.5A，电路最大电流$I_{\mathrm{max}}=\frac{U}{R}=\frac{4.5\ \mathrm{V}}{5\ \Omega}=0.9\ \mathrm{A}$，小于1.5A，不满足要求；若选0～0.6A量程，满刻度的$\frac{1}{2}$为0.3A，电路中最大电流可达0.6A，大于0.3A，符合要求。
综上，电流表选0～0.6A，电压表选0～3V，对应选项B。
【答案】
B
【知识点】
欧姆定律、电表量程选择、串联电路规律
【点评】
本题结合串联电路特点和欧姆定律，根据电表指针偏转要求选择量程，需考虑滑动变阻器的调节范围，是电学实验中量程选择的典型问题，考查学生对电路规律的应用能力。
【难度系数】
0.5

【分析】
首先，闭合开关后灯泡都不发光、电流表无示数，说明电路为断路故障（若为短路，电路通路，电流表应有示数，灯泡至少一个发光）。接着结合电压表的检测结果分析：a、b间电压为3V，说明a到电源正极、b到电源负极均通路；a、c间电压为3V，说明a到电源正极、c到电源负极均通路；b、c间电压为0，说明b、c之间无电压差，结合断路故障，可判断断路位置在a、b之间，即L₁断路。
【解析】
1. 判断故障类型：串联电路中，灯泡都不亮、电流表无示数，说明电路发生断路（短路时电路导通，电流表有示数，灯泡会发光）。
2. 分析电压表的示数：
电压表接a、b时，示数为3V，等于电源电压，说明a点与电源正极连通，b点与电源负极连通，且a、b之间存在断路（此时电压表串联在电路中，测电源电压）；
电压表接a、c时，示数为3V，同样等于电源电压，进一步确认a到电源正极、c到电源负极通路；
电压表接b、c时，示数为0，说明b、c之间无断路，断路位置在b之前，即a、b之间的L₁断路。
【答案】
A
【知识点】
串联电路故障分析，电压表的使用
【点评】
本题考查串联电路断路故障的判断，需结合电压表的示数特点分析断路位置，是初中电路故障分析的典型题型，要求学生掌握电压表检测电路故障的方法。
【难度系数】
0.5

【分析】
要解决这道题，需明确“探究电流与电压、电阻的关系”和“伏安法测电阻”两个实验的核心差异：前者是探究规律，需用控制变量法；后者是测量物理量，无需控制变量。再逐个分析选项：A选项混淆了两个实验的研究方法，B选项电路可通用，C选项前者多次测量目的是找规律，D选项后者多次测量目的是减小误差，据此判断不正确的选项。
【解析】
1. 梳理两个实验的关键特征：
“探究电流与电压、电阻的关系”：采用控制变量法（探究电流与电压关系时控电阻不变，探究电流与电阻关系时控电压不变），多次测量目的是得出电流与电压、电阻的普遍规律。
“用电流表和电压表测量电阻（伏安法测电阻）”：原理为R=U/I，无需控制变量；实验电路为伏安法电路，与前者一致；多次测量目的是取电阻平均值，减小误差。
2. 分析选项：
A选项：前者用控制变量法，后者无需控制变量，故“都采用控制变量”的说法错误，符合题意。
B选项：两个实验均可采用伏安法电路，说法正确。
C选项：前者探究电流与电阻关系时，多次测量是为了分析多组数据得出普遍规律，说法正确。
D选项：后者测电阻时多次测量取平均值，目的是减小误差，说法正确。
综上，不正确的是A。
【答案】
A
【知识点】
探究电流与电压电阻的关系、伏安法测电阻、控制变量法
【点评】
本题考查电学两个核心实验的异同，需准确区分实验的研究方法、电路及多次测量的目的，属于基础辨析题，侧重考查学生对实验细节的掌握程度。
【难度系数】
0.5
