【分析】
本题围绕呼吸相关知识，需结合图像分析膈肌状态、肺内气压变化及气体交换原理。（1）先明确呼气时膈肌的状态：呼气时膈肌舒张，膈顶部回升，对应图2中膈顶部较高的A状态；再判断肺内气压曲线：图1中bd段肺内气压高于外界大气压，为呼气过程，故对应bd段。（2）红细胞运输的气体中，参与组织细胞呼吸作用（分解有机物供能）的是氧气，因此f为氧气。（3）人体内的气体交换（肺泡内和组织里的）均依靠气体从高浓度向低浓度扩散实现，即气体扩散作用。
【解析】
（1）呼气时，膈肌舒张，膈顶部上升，对应图2的A状态；图1中，ab段肺内气压低于外界大气压（吸气），bd段肺内气压高于外界大气压（呼气），故呼气对应bd段。
（2）红细胞的主要功能是运输氧气，氧气最终进入组织细胞的线粒体参与呼吸作用，分解有机物释放能量，因此f是氧气。

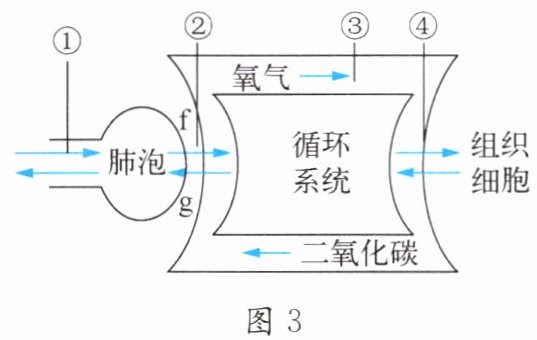

（3）图3中过程②是肺泡与血液的气体交换，过程④是血液与组织细胞的气体交换，这两个过程都是通过气体扩散作用实现的。
【答案】
（1）A bd （2）氧气 （3）气体扩散作用
【知识点】
呼吸运动、肺内气压变化、人体内的气体交换
【点评】
本题结合图像考查呼吸相关的核心基础知识，需掌握膈肌运动与呼吸的关系、肺内气压曲线的判断、气体交换的原理，是生物学科的基础题型，注重知识的理解与应用。
【难度系数】
0.6

【分析】
要解答本题，需先明确肾单位的结构组成及尿液形成的两个核心过程（肾小球和肾小囊内壁的滤过作用、肾小管的重吸收作用），再结合模型各部位的对应结构逐一分析：
1. 肾单位由肾小球、肾小囊、肾小管及肾小管外的毛细血管构成；滤过作用中，血细胞和大分子蛋白质无法进入肾小囊形成原尿；重吸收作用中，肾小管会将原尿中的大部分水、全部葡萄糖、部分无机盐重吸收进入周围毛细血管。
2. 评价模型需从结构完整性、功能匹配度等维度，对照预设的评价指标判断。
【解析】

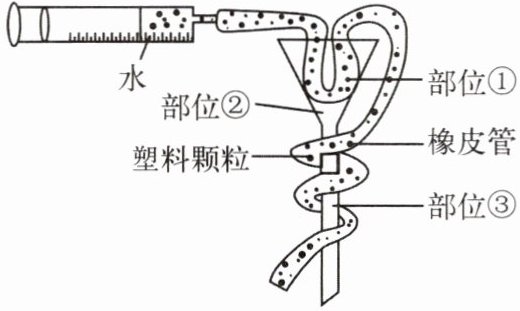

（1）模型中部位①对应肾单位的肾小球，肾小球是滤过作用的结构，血液中的血细胞和大分子蛋白质不能通过滤过进入肾小囊，因此塑料颗粒模拟的是这些无法进入漏斗（肾小囊）的成分，即血细胞和大分子蛋白质。
（2）部位③对应肾小管，其外缠绕的橡皮管模拟肾小管处的毛细血管，该结构负责完成重吸收作用，将原尿中的有用物质重吸收后送入循环系统。
（3）评价模型时，可从两个核心指标入手：一是结构是否完整，有无结构缺失；二是各结构是否能体现对应功能，如滤过、重吸收功能是否体现，动静脉血的转换效果是否明显等，对照优秀、合格、待改进的标准打分。
【答案】
（1）肾小球；血细胞和大分子的蛋白质
（2）肾小管处的毛细血管
（3）可从结构完整性（是否存在结构缺失）、各结构功能的体现情况（如滤过、重吸收功能是否体现）等方面评价，参考指标为：结构是否完整，各结构能否体现对应功能等（合理即可）
【知识点】
肾单位的结构；尿液的形成；模型评价
【点评】
本题结合模型考查肾单位的结构与尿液形成过程，既要求学生掌握肾单位各部分的结构和功能，又考查了模型建构的评价方法，能培养学生的识图分析能力和科学探究素养，属于基础应用类题目。
【难度系数】
0.6
