1. 如图所示,开瓶扳手和钓鱼竿在工作时的共同点是,在
的作用下,都能绕一
固定
点转动。在物理学中,将这类工具称为杠杆。杠杆是一种机械模型。① 光线、② 匀速直线运动、③ 速度,建立这些物理概念时所运用的方法与“杠杆”相同的有
①、②
(选填序号)。

答案:1. 力 固定 ①、②
解析:
【分析】
要解决本题,首先需明确杠杆的定义:杠杆是在力的作用下,能绕固定点转动的硬棒,开瓶扳手和钓鱼竿都属于杠杆,因此工作时符合该特征。其次,需判断建立“杠杆”概念的方法:杠杆是通过建立物理模型(忽略次要因素、突出主要特征)得到的,再分析给出的三个物理概念的建立方法,即可确定答案。
【解析】
1. 杠杆的定义:在物理学中,把在力的作用下可绕固定点转动的硬棒叫做杠杆,因此开瓶扳手和钓鱼竿工作时,共同点是在力的作用下,都能绕固定点转动。
2. 物理研究方法:建立“杠杆”概念运用的是建立物理模型法。①光线:实际不存在,是为研究光的传播建立的理想模型,属于模型法;②匀速直线运动:实际不存在,是简化后的理想运动模型,属于模型法;③速度:是路程与时间的比值,运用的是比值定义法。因此与“杠杆”建立方法相同的是①②。
【答案】
力;固定;①②
【知识点】
杠杆的定义;物理模型法
【点评】
本题考查杠杆的基本定义和物理研究方法,属于基础概念题,需牢记相关定义和研究方法,难度较低。
【难度系数】
0.7
2. 如图所示,用笤帚扫地时,可把笤帚看作一个杠杆。在杠杆上A、B、C三处位置中,
A
处是支点,动力臂
小于
(选填“大于”“小于”或“等于”)阻力臂。阻力的施力物体是
地面
,受力物体是
笤帚


答案:2. A 小于 地面 笤帚
解析:
【分析】
要解决这道题,需明确杠杆的支点定义、动力臂与阻力臂的判断,以及力的施力和受力物体的判断方法:首先,支点是杠杆绕着转动的固定点,扫地时笤帚绕固定点转动,据此确定支点;再根据动力和阻力的作用点,对比支点到动力、阻力作用线的距离,判断动力臂和阻力臂的大小;最后根据力的作用对象确定施力和受力物体。
【解析】
1. 确定支点:杠杆绕着转动的点为支点,用笤帚扫地时,A处的手固定不动,笤帚绕A点转动,因此A处是支点。
2. 判断动力臂与阻力臂:动力是B处手对笤帚的作用力,阻力是地面对笤帚的作用力;动力臂是支点A到动力作用线的距离,阻力臂是支点A到阻力作用线的距离,由图可知动力臂小于阻力臂。
3. 确定施力和受力物体:阻力是地面施加给笤帚的力,因此施力物体是地面,受力物体是笤帚。
【答案】A 小于 地面 笤帚
【知识点】杠杆的支点、力的施力与受力物体、杠杆的力臂
【点评】本题考查杠杆的基础概念及力的基本要素,属于初中物理力学的基础题型,需准确理解相关定义即可解答。
【难度系数】0.7

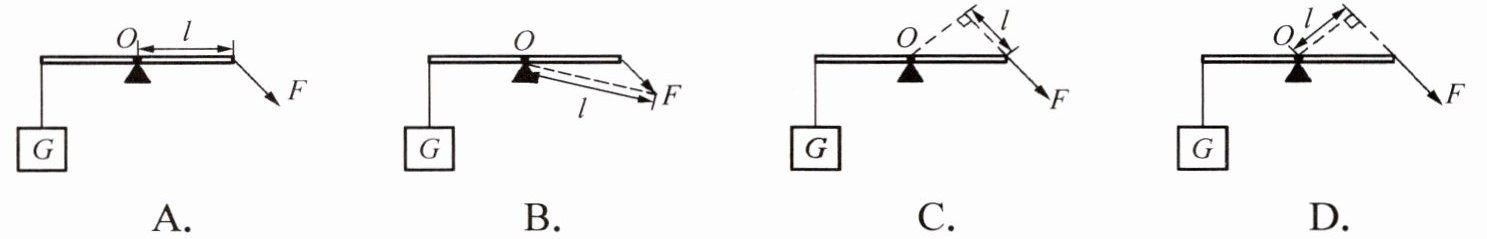

3. 下列选项中,关于动力臂$ l $的作图正确的是(
D


答案:3. D
解析:
【分析】要判断动力臂的作图是否正确,需明确力臂的定义:力臂是从支点到力的作用线的垂直距离,而非支点到力的作用点的距离。解题时,先确定支点O,再找到力F的作用线,最后作O到F作用线的垂线段,该垂线段才是正确的动力臂。
【解析】根据力臂的定义逐一分析选项:
选项A:图中l是支点O到力的作用点的距离,不是支点到力的作用线的垂直距离,作图错误。
选项B:图中l是支点O到力的作用点的连线,未垂直于力的作用线,不符合力臂定义,作图错误。
选项C:图中l的方向不垂直于力F的作用线,不符合力臂的定义,作图错误。
选项D:图中l是从支点O向力F的作用线所作的垂线段,完全符合力臂的定义,作图正确。
【答案】D
【知识点】力臂的概念
【点评】本题考查力臂的作图,核心是掌握力臂是支点到力的作用线的垂直距离,需区分力的作用点到支点的距离与力臂,属于基础力学作图题。
【难度系数】0.5
4. 如图所示是一个简易的杠杆式起重机,F是动力,细绳对杠杆施加的向下的拉力为阻力。请分别画出动力臂和阻力臂。

答案:解:
1. 确定支点O:杠杆左端与支撑面的铰接点,是杠杆绕着转动的固定点。
2. 绘制动力臂:
沿动力F的方向延长,作出动力的作用线;从支点O向动力作用线作垂线段,该垂线段即为动力臂,标注符号$l_1$。
3. 绘制阻力臂:
阻力为细绳对杠杆竖直向下的拉力,沿该拉力方向向下延长,作出阻力的作用线;从支点O向阻力作用线作垂线段,该垂线段即为阻力臂,标注符号$l_2$。
作图规范:力的作用线、力臂均用虚线绘制,在垂线与力的作用线的垂足处标注直角符号,用大括号括出力臂的两端明确力臂范围。
解析:
【分析】
要画出动力臂和阻力臂,需先明确杠杆的支点,再确定动力、阻力的作用线,最后根据力臂的定义(从支点到力的作用线的垂线段),分别作出动力臂和阻力臂,同时要遵循作图规范。
【解析】
1. 确定支点:杠杆左端与支撑面的铰接点O,是杠杆绕着转动的固定点,即支点。
2. 绘制动力臂:沿动力F的方向延长,作出动力的作用线;从支点O向动力作用线作垂线段,该垂线段即为动力臂,标注符号$l_1$,力的作用线、力臂用虚线绘制,垂足处标注直角符号,用大括号括出力臂两端明确范围。
3. 绘制阻力臂:阻力为细绳对杠杆竖直向下的拉力,沿该拉力方向延长,作出阻力的作用线;从支点O向阻力作用线作垂线段,该垂线段即为阻力臂,标注符号$l_2$,同样遵循上述作图规范。
【答案】
按上述解析步骤,画出动力臂$l_1$和阻力臂$l_2$,作图符合规范(力的作用线、力臂为虚线,垂足有直角符号,力臂用大括号标注)。
【知识点】
杠杆的力臂、杠杆作图
【点评】
本题考查杠杆力臂的基本作图,属于初中物理基础知识点,需掌握力臂的定义及作图的基本要求。
【难度系数】
0.6
