7. 如图所示的电路中,若只闭合开关S₂,则灯泡L₁和L₂的连接方式是
;若闭合开关S₁、S₃,断开开关S₂,则灯泡L₁和L₂的连接方式是
;若同时闭合开关S₁、S₂、S₃,则将会发生
现象。
（第7题） （第8题）
答案：解：
当只闭合开关S₂时，电流从电源正极出发，依次经过灯泡L₂、开关S₂、灯泡L₁，最终回到电源负极，电流只有一条路径，依次通过两个灯泡，因此L₁和L₂的连接方式是串联；
当闭合开关S₁、S₃，断开开关S₂时，电流从电源正极出发后分为两条独立支路，一条支路经过L₂、S₁回到电源负极，另一条支路经过S₃、L₁回到电源负极，两个灯泡两端分别直接连接电源两极，因此L₁和L₂的连接方式是并联；
当同时闭合开关S₁、S₂、S₃时，电流不经过任何用电器，直接通过三个开关从电源正极回到电源负极，将会发生电源短路（短路）现象。
答案依次为：串联；并联；短路（电源短路）。
解析：
【分析】
要判断灯泡的连接方式及电路故障，需根据不同开关状态分析电流的路径：电流只有一条路径时为串联，有多条独立路径时为并联；若电流不经过用电器直接连通电源两极，则为短路现象。接下来分三种开关状态逐一分析电流走向。
【解析】
1. 只闭合开关$ S_2 $时，电流从电源正极出发，依次经过灯泡$ L_2 $、开关$ S_2 $、灯泡$ L_1 $，最终回到电源负极，电流只有一条路径，依次通过两个灯泡，因此$ L_1 $和$ L_2 $为串联连接。
2. 闭合开关$ S_1 $、$ S_3 $，断开开关$ S_2 $时，电流从电源正极出发分为两条独立支路：一条支路经过$ L_2 $、$ S_1 $回到电源负极，另一条支路经过$ S_3 $、$ L_1 $回到电源负极，两个灯泡两端分别直接连接电源两极，因此$ L_1 $和$ L_2 $为并联连接。
3. 同时闭合开关$ S_1 $、$ S_2 $、$ S_3 $时，电流不经过任何用电器，直接通过三个开关从电源正极回到电源负极，发生电源短路现象。
【答案】
串联；并联；短路（电源短路）
【知识点】
串联电路、并联电路、短路
【点评】
本题考查电路连接方式的判断及短路的识别，核心是通过电流路径分析电路结构，属于电路基础题型，需掌握串并联电路的特点及短路的概念。
【难度系数】
0.6

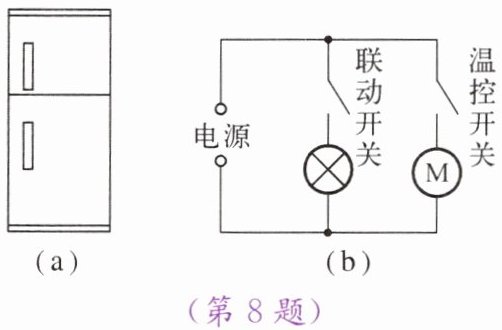

8. 如图所示是家用冰箱及其简化电路。冰箱所用的电源是
（选填“交流”或“直流”）电源。冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，它们组成了
（选填“串联”或“并联”）电路。当冰箱门关闭后，联动开关处于
（选填“断开”或“闭合”）状态。
答案：解：
家用冰箱接入我国家庭电路供电，家庭电路使用的是交流电源，因此冰箱所用的电源是交流电源。
冰箱压缩机和冷藏室照明灯可以独立工作、互不影响，因此它们组成了并联电路。
当冰箱门关闭后，冷藏室照明灯熄灭，照明灯所在电路断路，因此联动开关处于断开状态。
答案依次为：交流；并联；断开。
解析：
【分析】
这道题结合家用冰箱的实际电路，考查家庭电路的相关基础知识，解题思路分三步：1. 回忆我国家庭电路的电源类型，确定冰箱所用电源；2. 分析电路中压缩机和照明灯的工作关系，判断电路的连接方式；3. 根据冰箱门关闭时照明灯熄灭的现象，判断联动开关的状态。
【解析】
1. 我国家庭电路采用的是交流电源，冰箱作为家用电器，接入家庭电路供电，因此冰箱所用的电源是交流电源；
2. 观察简化电路可知，压缩机（电动机M）和冷藏室照明灯是两条独立的支路，工作时互不影响，所以它们组成了并联电路；
3. 冰箱门关闭后，冷藏室照明灯熄灭，说明照明灯所在支路断路，而联动开关控制照明灯的通断，因此联动开关处于断开状态。
【答案】
交流；并联；断开
【知识点】
家庭电路、并联电路、开关的作用
【点评】
本题以生活中常见的冰箱电路为载体，考查基础电路知识，贴近生活实际，注重对基础知识的应用，难度较低。
【难度系数】
0.8
9. 如图所示是一种声光报警器的电路图，当开关
时，灯亮、铃不响；当开关
时，灯亮同时铃响。
答案：解：
由电路图分析：
当开关$\boldsymbol{S_1、S_2}$都闭合时，电铃被导线短路，电流仅通过灯泡，因此灯亮、铃不响；
当开关$\boldsymbol{S_1}$闭合、$\boldsymbol{S_2}$断开时，灯泡与电铃串联接入通路，电流同时经过灯泡和电铃，因此灯亮同时铃响。
解析：
【分析】首先明确电路中开关S₁是总开关，控制整个电路的通断；开关S₂的作用是控制电铃是否被短路。当S₁断开时，整个电路断路，无电流；当S₁闭合时电路为通路，再根据S₂的状态判断电流路径：若S₂闭合，电铃被导线短路，电流不经过电铃，仅通过灯泡；若S₂断开，电流依次经过灯泡和电铃，形成串联电路。
【解析】1. 当开关$\boldsymbol{S_1、S_2}$都闭合时，电流路径为：电源正极→灯泡→$S_2$→$S_1$→电源负极，此时电铃被$S_2$所在导线短路，无电流通过电铃，因此灯亮、铃不响；2. 当开关$\boldsymbol{S_1}$闭合、$\boldsymbol{S_2}$断开时，电流路径为：电源正极→灯泡→电铃→$S_1$→电源负极，灯泡与电铃串联，电流同时通过灯泡和电铃，因此灯亮同时铃响。
【答案】$S_1、S_2$都闭合；$S_1$闭合、$S_2$断开
【知识点】电路短路，串联电路，电路通断
【点评】本题考查电路通断分析和短路的判断，核心是理清不同开关状态下的电流路径，属于基础电路知识的应用，难度较低。
【难度系数】0.3

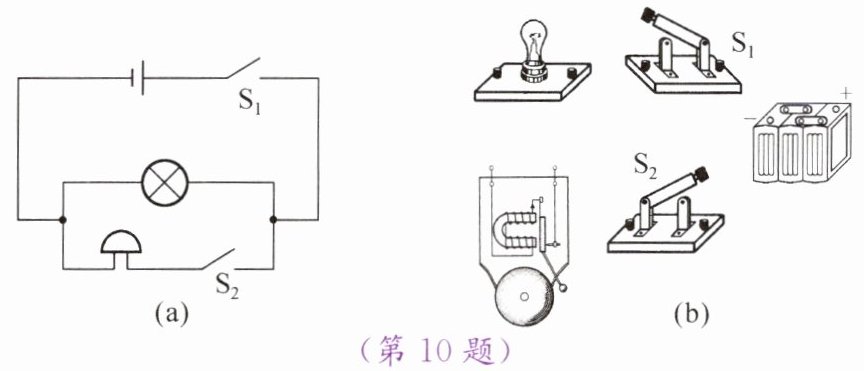

10. 按照图(a)所示的电路图，将图(b)中的各元件用笔画线代替导线连接起来。
答案：解：
由图(a)的电路图可知，灯泡与电铃并联，开关S₁接在干路中控制整个电路，开关S₂与电铃串联，仅控制电铃所在支路。
实物连接步骤：
1. 用导线将电源的正极接线柱与开关S₁的一个接线柱相连；
2. 用两根导线分别将S₁的另一个接线柱，与灯泡的一个接线柱、开关S₂的一个接线柱相连；
3. 用导线将开关S₂的另一个接线柱与电铃的一个接线柱相连；
4. 用两根导线分别将灯泡的剩余接线柱、电铃的剩余接线柱，共同连接到电源的负极接线柱。
连接时保证导线不交叉，接线接触良好，无电源短路情况。
解析：
【分析】首先观察图(a)的电路图，明确电路结构：灯泡与电铃并联，开关S₁位于干路，控制整个电路；开关S₂与电铃串联，仅控制电铃所在支路。连接实物电路时，需遵循“先连干路，再连支路”的原则，确保导线不交叉，无电源短路，各接线柱连接牢固。
【解析】实物连接步骤如下：1. 用导线将电源的正极接线柱与开关S₁的一个接线柱相连；2. 取两根导线，分别将S₁的另一个接线柱连接到灯泡的一个接线柱、开关S₂的一个接线柱；3. 用导线将开关S₂的另一个接线柱与电铃的一个接线柱相连；4. 取两根导线，分别将灯泡的剩余接线柱、电铃的剩余接线柱共同连接到电源的负极接线柱。连接过程中保证导线不交叉，避免短路。
【答案】按照上述步骤连接实物电路，使灯泡与电铃并联，S₁控制干路，S₂控制电铃支路。
【知识点】并联电路、实物电路连接
【点评】本题考查并联电路的实物连接，核心是明确开关的控制作用和电路的连接方式，属于初中电学基础操作题，难度适中，注重对电路连接规则的应用。
【难度系数】0.6

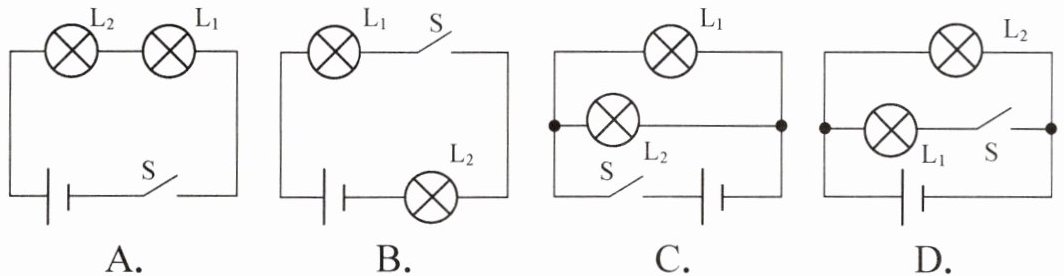

11. 如图所示，开关S能控制两个灯泡，且其中一个灯泡的灯丝断了也不影响另一个灯泡工作的电路是 （
）
答案：C
解析：
【分析】要解决此题，需明确两个条件：一是开关S能控制两个灯泡，说明开关在干路；二是一个灯泡灯丝断了不影响另一个，说明两灯为并联电路（并联电路各支路独立工作，互不影响）。据此逐一分析选项即可。
【解析】
1. 选项A：L₁和L₂串联，开关在串联电路中，若一个灯泡灯丝断了，整个电路断路，另一个灯泡无法工作，不符合要求；
2. 选项B：L₁、开关S、L₂串联，同样是串联电路，一个灯泡断路会导致另一个不工作，不符合；
3. 选项C：L₁和L₂并联，开关S在干路，能同时控制两个灯泡；并联电路各支路独立，一个灯泡灯丝断了，另一个支路仍通路，不影响另一个灯泡工作，符合要求；
4. 选项D：L₁与开关S在一条支路，L₂在另一条支路，开关S只控制L₁，无法控制两个灯泡，不符合要求。
【答案】C
【知识点】并联电路特点、电路的连接方式
【点评】本题考查串并联电路的区分及特点，需掌握并联电路“各支路独立工作、干路开关控制整个电路”的核心特征，是电路基础题型。
【难度系数】0.5

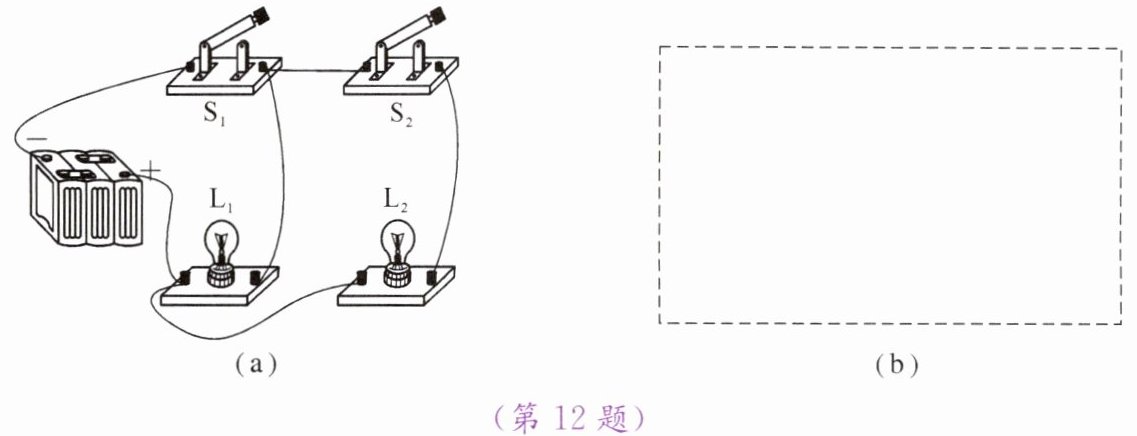

12. 试根据如图(a)所示的实物电路，在图(b)虚线框内画出电路图。
答案：解：
该电路为并联电路，灯泡L₁与L₂并联，开关S₁接在干路控制整个电路，开关S₂与L₂串联，仅控制L₂所在支路。
在虚线框内按规范绘制电路图：
1. 画出电源符号，从电源正极引出两条独立支路：
支路1：直接接入灯泡L₁；
支路2：依次接入灯泡L₂、开关S₂；
2. 两条支路的末端汇合后，接入干路开关S₁，最终连接回电源负极，保证所有导线横平竖直，在各元件旁对应标注S₁、S₂、L₁、L₂即可。
解析：
【分析】
要将实物电路转化为电路图，首先分析实物的电流路径：电流从电源正极流出后，分为两条独立支路，一条支路仅经过灯泡L₁，另一条支路经过灯泡L₂和开关S₂，两条支路汇合后，经过开关S₁回到电源负极，因此该电路为并联电路，S₁在干路控制整个电路，S₂在L₂支路控制L₂。绘制电路图时，需对应这个结构，先确定电源，再画干路元件，最后画各支路，确保元件符号正确、标注清晰。
【解析】
根据实物电路的连接，电路结构为：L₁与L₂并联，开关S₁在干路，开关S₂与L₂串联。绘制电路图的步骤如下：
1. 画出电源符号，长线段为正极，短线段为负极；
2. 从电源正极引出两条支路：第一条支路接入灯泡L₁；第二条支路依次接入灯泡L₂、开关S₂；
3. 将两条支路的末端连接后，接入干路开关S₁，再将S₁的另一端连接到电源负极，保证导线横平竖直，各元件旁标注对应符号S₁、S₂、L₁、L₂。
【答案】
符合上述结构的并联电路图（具体为：电源正极分两路，一路接L₁，另一路接L₂和S₂，两路汇合后接S₁，再回电源负极，元件标注正确）
【知识点】
并联电路、电路图绘制、开关控制作用
【点评】
本题考查实物电路转电路图的基础能力，核心是识别并联电路的结构与开关的控制位置，需掌握电路图的绘制规范，属于电学入门的常规题型。
【难度系数】
0.5
