3. 如图所示，开关闭合后，用电压表分别测出图中a、b两点间的电压为$U$，c、d两点间的电压为$U_1$，e、f两点间的电压为$U_2$，下列关系中正确的是（
）
A.$U=U_1+U_2$
B.$U=U_1=U_2$
C.$U＞U_1＞U_2$
D.$U＜U_1＜U_2$
答案：B
解析：
【分析】首先观察电路图，开关闭合后，两个灯泡为并联连接。a、b两点间的电压是电源电压，而并联电路中各支路两端的电压都等于电源电压，因此c、d间（一个支路）和e、f间（另一个支路）的电压都等于电源电压，据此可判断三者的电压关系。
【解析】由电路图可知，开关闭合后，两灯泡并联，a、b两点间的电压U为电源电压；根据并联电路的电压规律：并联电路中各支路两端的电压相等，且等于电源电压，因此c、d两点间的电压U₁（上方灯泡两端电压）等于电源电压，e、f两点间的电压U₂（下方灯泡两端电压）也等于电源电压，故U=U₁=U₂，对应选项B。
【答案】B
【知识点】并联电路电压规律、电路连接方式判断
【点评】本题考查并联电路的电压规律，属于基础题，解题关键是先判断电路为并联，再利用并联电路电压特点即可得出结论，难度不大。
【难度系数】0.8
4. 以下是小明在做“探究并联电路中的电流关系”实验时写下的一份实验报告。
问题：并联电路中，干路电流与各支路电流有什么关系？
猜想：干路中的电流等于各支路中的电流之和。
设计实验：电路如图所示。

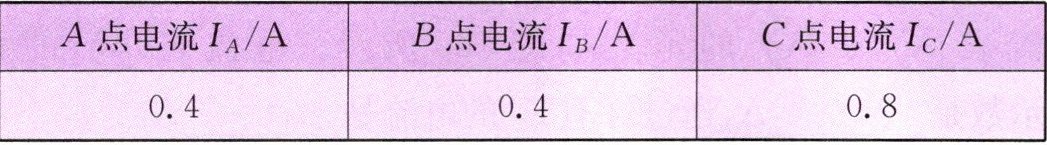

进行实验：闭合开关，记录A、B、C各点的电流值，如下表所示。
结论：$I_C = I_A + I_B$ 或 $I_C = nI_A$。
（1）小明的结论是
（选填“可靠”或“不可靠”）的。
（2）小明选择的实验器材及实验方案的不足之处是
。
答案：解：
（1）不可靠
（2）选用了规格完全相同的两个灯泡，且只进行了一次实验，仅得到一组实验数据，得出的结论具有偶然性，无法得到并联电路电流关系的普遍规律。
解析：
【分析】
判断实验结论是否可靠，需依据探究实验的严谨性原则：探究物理规律时，应选用不同规格的实验器材，且进行多次实验，避免实验结果的偶然性。小明的实验仅记录了一组数据，且选用的是规格相同的灯泡，数据具有特殊性，无法得出普遍规律，因此结论不可靠；实验方案的不足在于器材选择和实验次数，未遵循多次实验、换用不同器材的要求。
【解析】
（1）小明的实验仅得到一组实验数据，且选用了规格完全相同的灯泡，实验结果具有偶然性，无法得出并联电路电流关系的普遍规律，因此结论不可靠。
（2）实验中选用了规格相同的灯泡，且只进行了一次实验，仅得到一组数据，这样得出的结论具有偶然性，不能作为普遍规律，这是实验方案的不足之处。
【答案】
（1）不可靠；（2）选用了规格完全相同的两个灯泡，且只进行了一次实验，仅得到一组实验数据，得出的结论具有偶然性，无法得到并联电路电流关系的普遍规律。
【知识点】
并联电路电流规律；探究实验的严谨性
【点评】
本题考查探究并联电路电流规律的实验，需掌握探究实验的严谨性要求，通过多次实验、换用不同规格器材避免偶然性，是电学实验的基础题型。
【难度系数】
0.6
