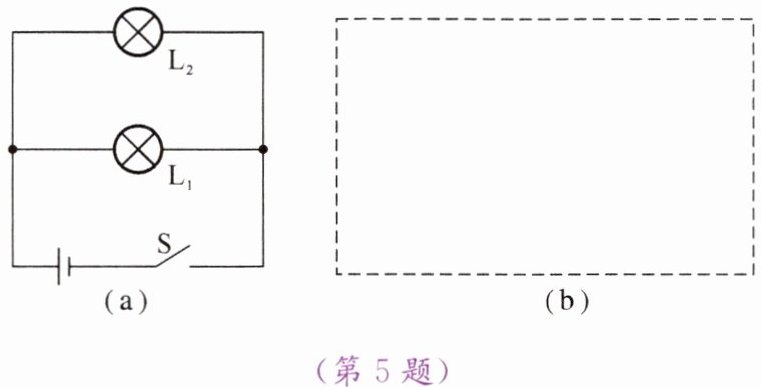

5. 小明用如图(a)所示的电路研究并联电路特点，闭合开关后，发现灯泡$\mathrm{L}_1$较亮，灯泡$\mathrm{L}_2$较暗。他对这一现象的解释是：离电源较近的灯泡两端电压较高，因此灯泡$\mathrm{L}_1$较亮。小芳认为小明的解释是错误的，她利用图中的器材设计了一个实验，并根据实验现象说明小明的解释是错误的。请你回答下列问题：
(1) 在图(b)虚线框中，画出小芳所设计的实验电路图。
(2) 根据实验现象简要说明小明的解释是错误的。
答案：解：
(1) 电路图设计：保持电源、开关的位置不变，将原并联电路中L₁和L₂的位置互换，两灯仍为并联关系，靠近电源的支路接入L₂，远离电源的支路接入L₁，干路结构与图(a)一致。
（虚线框内绘制：左下为电源，右下为开关S，两条并联支路，下方支路标注灯泡L₂，上方支路标注灯泡L₁）
(2) 闭合开关后，可观察到灯泡L₁仍然较亮，灯泡L₂仍然较暗。此时离电源更近的是L₂，若小明的解释成立，离电源更近的L₂两端电压更高，亮度应该比L₁更大，该推论与实际实验现象矛盾，因此小明的解释是错误的。
解析：
【分析】
小明的错误在于认为灯泡亮度与离电源的远近有关，实际并联电路中各支路电压相等，灯泡亮度由实际功率决定。要反驳该观点，需保持两灯并联（保证电压相同），仅互换两灯的支路位置，让原暗的L₂靠近电源，原亮的L₁远离电源，观察亮度是否变化，若亮度不变，即可证明小明的观点错误。
【解析】
(1) 实验电路图设计：干路为电源和开关，两条并联支路，下方支路接L₂，上方支路接L₁（即原电路中两灯的支路位置互换，保持并联关系），绘制在图(b)虚线框内。
(2) 闭合开关后，观察到L₁仍然较亮，L₂仍然较暗。此时L₂离电源更近，若小明的解释成立，离电源更近的L₂两端电压应更高，亮度应大于L₁，但实际实验现象与该推论矛盾，因此小明的解释是错误的。
【答案】
(1) 电路图：虚线框内，左下为电源，右下为开关S，两条并联支路，下方支路为L₂，上方支路为L₁；
(2) 闭合开关后，L₁仍较亮，L₂仍较暗，此时离电源更近的L₂亮度更暗，说明小明“离电源较近的灯泡两端电压较高所以更亮”的解释错误。
【知识点】
并联电路电压特点；电路设计；实验探究方法
【点评】
本题通过设计对比实验反驳错误观点，考查学生对并联电路电压规律的理解及实验设计能力，需控制变量保证两灯电压相同，逻辑清晰。
【难度系数】
0.5
6. 小红家有一台电视机、一台洗衣机、两盏照明灯，它们工作时的电流分别为200 mA、1 A、300 mA和250 mA。当这些用电器同时工作时，干路中的电流是
A。
答案：$\boldsymbol{1.75}$
解析：
【分析】首先明确家庭电路中各用电器的连接方式为并联，根据并联电路的电流规律：干路电流等于各支路电流之和，需先统一电流单位（将mA转换为A），再将各用电器工作时的电流相加，即可得到干路电流。
【解析】家庭电路中各用电器为并联连接，并联电路干路电流等于各支路电流之和。先统一电流单位：200 mA = 0.2 A，300 mA = 0.3 A，250 mA = 0.25 A。则干路电流I = 0.2 A + 1 A + 0.3 A + 0.25 A = 1.75 A。
【答案】1.75
【知识点】并联电路电流规律、电流单位换算
【点评】本题考查并联电路电流规律及电流单位换算，属于基础题，解题关键是掌握并联电路电流特点并正确进行单位转换。
【难度系数】0.8

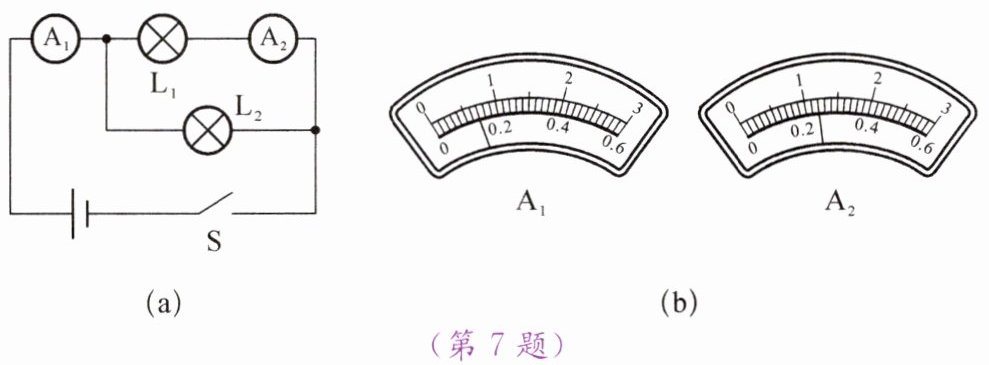

7. 如图(a)所示，电流表Ⓐ₁、Ⓐ₂的指针位置如图(b)所示，电流表Ⓐ₁使用的量程是
A，示数是
A；电流表Ⓐ₂使用的量程是
A，示数是
A；通过L₂的电流是
A。
答案：解：
由图(a)可知，L₁与L₂并联，电流表A₁测量干路总电流，电流表A₂测量通过L₁的支路电流。
根据并联电路的电流特点，干路电流大于任意支路电流，因此：
电流表A₁使用的量程是0~3A，该量程分度值为0.1A，示数是0.7A；
电流表A₂使用的量程是0~0.6A，该量程分度值为0.02A，示数是0.24A；
根据并联电路电流规律，通过L₂的电流：
$I_2 = I_{A1} - I_{A2} = 0.7\ \mathrm{A} - 0.24\ \mathrm{A} = 0.46\ \mathrm{A}$。
答案依次为：0~3；0.7；0~0.6；0.24；0.46。
解析：
【分析】首先分析图(a)的电路，L₁与L₂并联，电流表A₁测干路总电流，电流表A₂测L₁支路的电流。根据并联电路“干路电流等于各支路电流之和”的特点，干路电流大于任意支路电流，因此A₁的示数更大，应使用大量程0~3A；A₂的示数更小，使用小量程0~0.6A。再根据电流表的量程和分度值读取示数，最后通过干路电流减去L₁的电流得到通过L₂的电流。
【解析】1. 确定电路与电流表测量对象：由图(a)可知，L₁、L₂并联，A₁在干路，测总电流；A₂与L₁串联，测L₁的电流。
2. 判断量程：并联电路中干路电流大于支路电流，所以A₁的示数大于A₂的示数，因此A₁用0~3A量程，A₂用0~0.6A量程。
3. 读取电流表示数：A₁量程0~3A，分度值0.1A，指针位置对应示数为0.7A；A₂量程0~0.6A，分度值0.02A，指针位置对应示数为0.24A。
4. 计算通过L₂的电流：根据并联电路电流规律，$I_2 = I_{A1} - I_{A2} = 0.7\ \mathrm{A} - 0.24\ \mathrm{A} = 0.46\ \mathrm{A}$。
【答案】0~3；0.7；0~0.6；0.24；0.46
【知识点】并联电路电流规律、电流表的读数
【点评】本题结合并联电路特点考查电流表的使用与读数，关键是先明确电流表测量的电路部分，再根据电流大小判断量程，最后利用电流规律计算，属于基础题型，需注意电流表分度值的读取。
【难度系数】0.5

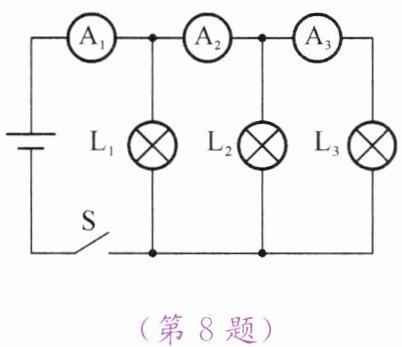

8. 在如图所示的电路中，闭合开关S，电流表
测量的是灯泡
中的电流，Ⓐ₂测量的是灯泡
中的电流。若电流表Ⓐ₁和Ⓐ₂的示数分别为0.9 A和0.5 A，则L₁中的电流为
A。
答案：解：
由电路分析可知，灯泡L₁、L₂、L₃并联：
电流表A₃与灯泡L₃串联，测量的是灯泡$\mathrm{L}_3$中的电流；
电流表A₂串联在L₂、L₃的公共支路上，测量的是灯泡$\mathrm{L}_2$和$\mathrm{L}_3$中的总电流；
电流表A₁测量干路总电流，即L₁、L₂、L₃的电流之和。
根据并联电路的电流规律：干路电流等于各支路电流之和，可得L₁中的电流：
$I_1 = I_{A_1} - I_{A_2} = 0.9\ \mathrm{A} - 0.5\ \mathrm{A} = 0.4\ \mathrm{A}$
答案依次为：$\mathrm{L}_3$；$\mathrm{L}_2$和$\mathrm{L}_3$；$0.4$。
解析：
【分析】
要解决这道题，首先需判断电路中灯泡的连接方式为并联，再根据“电流表与被测用电器串联”的特点，分析每个电流表的测量对象，最后利用并联电路“干路电流等于各支路电流之和”的规律计算L₁的电流。
【解析】
1. 分析电路：由图可知，灯泡L₁、L₂、L₃为并联连接。
2. 判断电流表测量对象：电流表A₃与灯泡L₃串联，测量L₃的电流；电流表A₂串联在L₂和L₃的公共支路上，测量L₂和L₃的总电流；电流表A₁在干路，测量L₁、L₂、L₃的总电流。
3. 计算L₁的电流：根据并联电路电流规律，干路电流等于各支路电流之和，因此L₁的电流 = A₁的示数 - A₂的示数 = 0.9A - 0.5A = 0.4A。
【答案】
L₃；L₂和L₃；0.4
【知识点】
并联电路电流规律；电流表的使用
【点评】
本题考查并联电路中电流表的测量对象判断及电流规律的应用，解题关键是明确电路连接方式和电流表的位置，结合电流规律计算，属于基础题型，需掌握电流表的使用规则和并联电路电流特点。
【难度系数】
0.6
9. 两盏灯与电源、开关组成一个电路，闭合开关后，若用电流表测得两盏灯中的电流相等，则两盏灯的连接方式为（
）
A.一定是串联
B.一定是并联
C.可能是串联，也可能是并联
D.不可能是并联
答案：C
解析：
【分析】首先回忆串联和并联电路的电流规律：串联电路中电流处处相等；并联电路中各支路电流大小由支路电阻决定（并联时各支路电压相等，根据欧姆定律$I=\frac{U}{R}$，电流与电阻成反比）。解题时需全面考虑两种电路的情况，不能仅局限于串联的电流特点。
【解析】串联电路的电流特点是电流处处相等，因此两灯串联时，通过两灯的电流一定相等；并联电路中，若两盏灯的规格相同（电阻相等），由于并联电路各支路两端电压相等，根据欧姆定律$I=\frac{U}{R}$，通过两灯的电流也会相等。综上，两灯的连接方式可能是串联，也可能是并联。
【答案】C
【知识点】串联电路电流特点、并联电路电流特点
【点评】本题考查串并联电路的电流规律，易错点是忽略并联电路中规格相同的用电器电流也相等的情况，需全面分析两种电路的可能性。
【难度系数】0.6
