【分析】

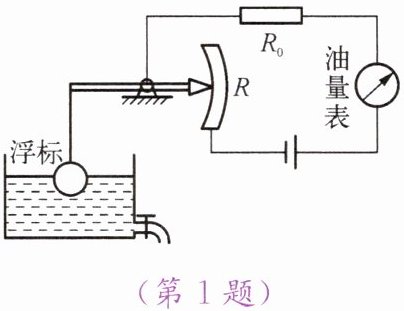

要解决这个问题，需结合杠杆的传动作用和欧姆定律分析：当油箱内油面上升时，浮标向上运动，通过杠杆带动滑动变阻器的滑片移动，先判断滑动变阻器接入电阻的变化，再根据电路总电阻的变化，结合欧姆定律判断电流表示数的变化。
【解析】
当油箱内油面上升，浮标向上运动，通过杠杆的传动，滑动变阻器R接入电路的电阻丝长度变长，因此接入电路中的电阻变大；电路中R与定值电阻R₀串联，电源电压保持不变，根据欧姆定律$I=\frac{U}{R_总}$，总电阻$R_总=R+R_0$变大时，电路中的电流变大，所以由电流表改造的油量表示数变大。
【答案】
变大；变大
【知识点】
欧姆定律、滑动变阻器的使用
【点评】
本题将杠杆、滑动变阻器和电路知识结合，考查油量表的工作原理，需理清各元件的变化关系，难度适中。
【难度系数】
0.5

【分析】首先明确电路结构：定值电阻$R_0$与滑动变阻器$R$串联，电流表测量电路中的总电流，电压表测量定值电阻$R_0$两端的电压。解题思路：①分析滑片移动时滑动变阻器接入电阻的变化，确定电路总电阻的变化；②根据欧姆定律判断电路电流（电流表示数）的变化；③利用$U=IR$判断$R_0$两端电压（电压表示数）的变化；④推导电压表与电流表示数的比值，结合定值电阻的属性判断比值的变化。
【解析】由电路图可知，$R_0$与$R$串联，电流表测电路电流，电压表测$R_0$两端电压。当滑片$P$向右移动时，滑动变阻器$R$接入电路的电阻变大，电路总电阻$R_{总}=R_0+R$变大。电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流变小，因此电流表示数变小。定值电阻$R_0$的阻值不变，由$U_0=IR_0$可知，电流$I$变小，则$R_0$两端的电压$U_0$变小，即电压表示数变小。电压表的示数与电流表的示数的比值为$\frac{U_0}{I}$，又因为$U_0=IR_0$，所以$\frac{U_0}{I}=R_0$，$R_0$是定值电阻，故该比值不变。
【答案】变小；变小；不变
【知识点】欧姆定律、串联电路特点、滑动变阻器的应用
【点评】本题属于串联电路的动态分析题，核心是利用欧姆定律结合滑动变阻器的电阻变化分析电表示数的变化，关键是明确电压表的测量对象，以及定值电阻的电压与电流的比值等于其自身阻值，难度适中。
【难度系数】0.6

【分析】

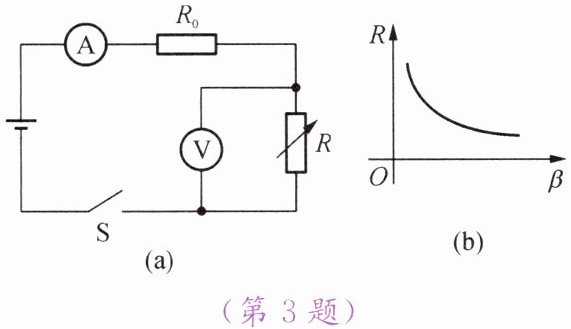

首先观察图(b)的气敏电阻R阻值随酒精气体浓度β变化的曲线，判断β增大时R的阻值变化；再分析图(a)的电路结构：R₀与R串联，电流表测电路电流，电压表测R两端的电压；结合欧姆定律和串联电路的电压、电阻规律，逐步推导电流和电压的变化。
【解析】
1. 由图(b)可知，当酒精气体浓度β增大时，气敏电阻R的阻值变小；
2. 电路中R₀与R串联，总电阻R总=R₀+R，R变小则总电阻变小；电源电压U恒定，根据欧姆定律I=U/R总，电路中的电流I变大；
3. 定值电阻R₀两端的电压U₀=IR₀，I变大、R₀不变，所以U₀变大；根据串联电路电压规律U=U₀+U_R（U为电源电压），可得R两端的电压U_R=U-U₀，U不变、U₀变大，因此U_R变小，即电压表的示数变小。
【答案】
变小；变小
【知识点】
欧姆定律；串联电路特点；动态电路分析
【点评】
本题结合图像考查串联电路的动态分析，需先从图像中获取气敏电阻的阻值变化规律，再结合欧姆定律和串联电路的电压、电阻关系推导，属于基础电路分析题。
【难度系数】
0.6
