【分析】

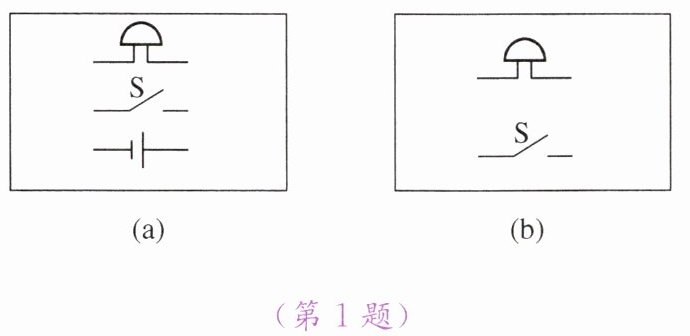

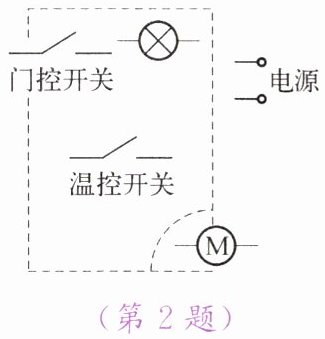

第2题：冰箱照明灯与压缩机工作互不影响，应为并联电路；门控开关仅控制照明灯，需与照明灯串联成一条支路；温控开关仅控制压缩机，需与压缩机串联成另一条支路，两条支路并联后接电源。
第3题：（1）根据灯泡的额定电压和额定电流，结合电功率公式、欧姆定律可计算额定功率、额定电阻；（2）灯泡正常发光时，串联电阻需分担多余电压，串联电路电流处处相等，据此计算串联电阻阻值；（3）滑动变阻器最大阻值为20Ω，需保证滑动变阻器阻值为0时电路电流不超过灯泡额定电流，据此判断是否需要保护电阻并计算其阻值，再画出串联保护电阻、灯泡、滑动变阻器、电源、开关的电路图。
【解析】
第2题解析
照明灯与压缩机并联，门控开关与照明灯串联，温控开关与压缩机串联，两条支路并联后连接电源，如图答14-3所示。
第3题解析
（1）已知灯泡额定电压$U_{额}=4.8V$，额定电流$I_{额}=0.3A$，可计算：
① 额定功率：$P_{额}=U_{额}I_{额}=4.8V×0.3A=1.44W$；
② 额定电阻：$R_{L}=\frac{U_{额}}{I_{额}}=\frac{4.8V}{0.3A}=16Ω$。
（2）灯泡正常发光时，串联电阻需分担的电压：$U_{R}=U_{总}-U_{额}=9V-4.8V=4.2V$，串联电路电流相等，故串联电阻阻值：$R=\frac{U_{R}}{I_{额}}=\frac{4.2V}{0.3A}=14Ω$。
（3）需要保护电阻。当滑动变阻器阻值调为0时，电路电流最大，需保证最大电流不超过灯泡额定电流$0.3A$，总最小电阻：$R_{总最小}=\frac{U_{总}}{I_{额}}=\frac{9V}{0.3A}=30Ω$，故保护电阻阻值：$R_{保护}=R_{总最小}-R_{L}=30Ω-16Ω=14Ω$，电路图为电源、开关、保护电阻、灯泡、滑动变阻器串联，如图答14-4所示。
【答案】
2. 见图答14-3
3.（1）灯泡的额定功率为1.44W，额定电阻为16Ω；（2）14Ω；（3）需要，14Ω，电路图见图答14-4
【知识点】
并联电路设计、欧姆定律、电功率计算
【点评】
本题结合生活实际考察电路设计与电学计算，需掌握串并联电路特点、欧姆定律及电功率公式的应用，综合性较强，注重知识的实际运用。
【难度系数】
0.5
