【分析】
本题考查电压表的使用规则，解题思路是明确电压表正确使用的核心要求：电流需从正接线柱流入、负接线柱流出，若接线错误会导致指针偏转异常。逐一分析选项对应的现象，判断指针反向偏转的原因。
【解析】
使用电压表测量电路电压时，需遵循“正进负出”的接线原则，若电流方向相反，指针会反向偏转。对各选项分析如下：
A选项：电压表损坏可能导致指针不偏转、乱摆等，不会仅出现反向偏转，排除；
B选项：正、负接线柱接反时，电流方向与要求相反，指针反向偏转，符合题意；
C选项：量程接错会使指针偏转角度过大或过小，不会反向，排除；
D选项：电压表接线柱为“-”“3”“15”，不能同时接“3”和“15”，此接线错误不会导致指针反向偏转，排除。
【答案】
B
【知识点】
电压表的使用
【点评】
本题是电压表使用的基础题，需牢记“正进负出”的接线要求，区分量程错误与正负接反的不同现象，属于易掌握的知识点。
【难度系数】
0.8

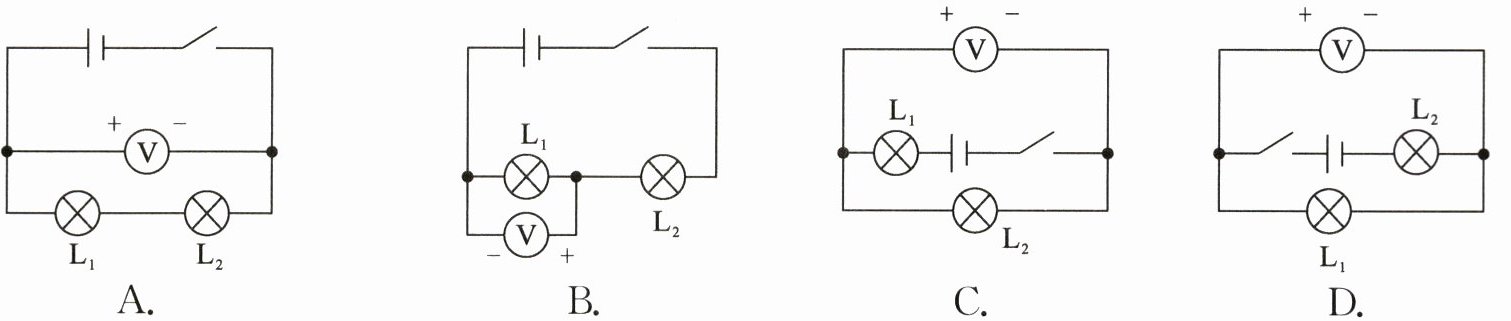

【分析】要测量灯$\mathrm{L}_1$两端的电压，需满足两个关键条件：①电压表并联在$\mathrm{L}_1$的两端；②电压表的正负接线柱接法正确，即电流从正接线柱流入、负接线柱流出。接下来逐一分析各选项：
选项A：电压表并联在电源两端，测量的是电源电压，并非$\mathrm{L}_1$两端的电压，不符合要求；
选项B：电压表虽并联在$\mathrm{L}_1$两端，但正负接线柱接反，电流会从负接线柱流入、正接线柱流出，违反电压表使用规则，不符合要求；
选项C：电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$两端的电压，不是$\mathrm{L}_1$的，不符合要求；
选项D：电压表并联在$\mathrm{L}_1$两端，且正负接线柱接法正确，符合测量$\mathrm{L}_1$两端电压的要求。
【解析】根据电压表的使用规则：电压表需并联在被测用电器两端，且电流从正接线柱流入、负接线柱流出。
A选项中电压表测电源电压，错误；
B选项中电压表正负接线柱接反，错误；
C选项中电压表测$\mathrm{L}_2$电压，错误；
D选项中电压表并联在$\mathrm{L}_1$两端，接线正确，符合要求，因此选D。
【答案】D
【知识点】电压表的使用、电路连接
【点评】本题考查电压表的正确使用，核心是掌握电压表的并联连接方式和正负接线柱的接法，需准确判断电压表的测量对象，是电学基础题，易因忽略接线柱极性出错。
【难度系数】0.5

【分析】
首先明确电路连接：灯泡L₁与L₂串联，电流表测电路总电流，电压表并联在L₂两端（b、c两点间）。故障现象为两灯均不亮、电流表示数为零，说明电路发生断路（若为短路，电流表应有示数，至少一个灯发光）；电压表示数等于电源电压，说明电压表的两个接线柱能分别连通电源正、负极，此时电压表相当于串联在电路中，断路位置在电压表并联的电路段。
【解析】
1. 电路分析：L₁与L₂串联，电流表测串联电路电流，电压表测L₂两端电压。
2. 故障类型判断：两灯不亮、电流表示数为零，说明电路是断路故障（短路时电流表有示数，灯至少一个亮）。
3. 断路位置判断：电压表示数等于电源电压，说明电压表的c端通过开关、电源正极连通，b端通过L₁、电流表连通电源负极，因此断路位置在b、L₂、c之间的电路段。
4. 选项分析：
A. 电源正极与a之间断路：电压表无法连通电源正极，电压表示数为0，不符合；
B. a、L₁、b之间断路：电压表的b端无法连通电源负极，电压表示数为0，不符合；
C. b、L₂、c之间断路：符合分析，此时电压表串联在电路中测电源电压，电流为零，两灯不亮，符合故障现象；
D. c与电源负极之间断路：电压表的c端无法连通电源正极，电压表示数为0，不符合。
【答案】
C
【知识点】
串联电路故障分析、电压表使用、电流表使用
【点评】
本题是串联电路断路故障的典型题，需结合电表的示数特点判断故障位置，核心是理解“电压表示数等于电源电压”时，电压表两端到电源两极连通，从而确定断路段，考查电路故障分析能力。
【难度系数】
0.5

【分析】
要判断三种接法的测量结果，需先确定每个图中电压表的测量对象，再结合并联电路的电压特点分析。电压表需并联在被测电路两端，测量对应部分的电压；并联电路的核心特点是各支路两端电压相等，且等于电源电压。
【解析】
1. 图(a)中，电压表并联在L₁两端，测量L₁支路的电压，根据并联电路电压规律，该电压等于电源电压；
2. 图(b)中，电压表并联在L₂两端，测量L₂支路的电压，同理，该电压也等于电源电压；
3. 图(c)中，电压表并联在电源两端，测量电源电压，同样等于电源电压。
因此，三种接法的测量结果都等于电源电压，是相同的。
【答案】
B
【知识点】
并联电路电压规律、电压表的使用
【点评】
本题考查电压表的使用规则和并联电路的电压特点，关键是明确电压表的测量对象，理解并联电路中各支路电压与电源电压的关系，属于基础题型，需熟练掌握相关知识点。
【难度系数】
0.7

【分析】
本题考查化学电源工作与充电时的能量转化，解题思路为：明确干电池、蓄电池属于化学电源，工作时通过内部化学反应释放能量，将储存的化学能转化为电能；充电时消耗电能，转化为化学能储存，据此对应填写能量形式即可。
【解析】
干电池和蓄电池工作时，依靠内部化学物质的反应，将储存的化学能转化为电能，为用电器提供能量；蓄电池充电时，外接电源提供电能，使内部化学物质发生变化，将电能转化为化学能储存起来，因此四个空依次为化学、电、电、化学。
【答案】
化学 电 电 化学
【知识点】
能量的转化、电源的能量转化
【点评】
本题是对基础能量转化知识的识记类考查，难度较低，学生只需掌握化学电源工作和充电时的能量转化规律即可正确解答。
【难度系数】
0.7

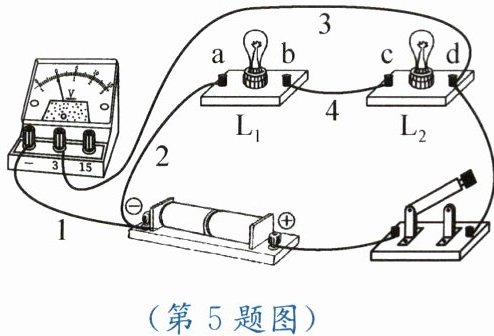

【分析】
要确定电压表测量的对象，需依据电压表的使用规则：电压表并联在被测电路两端，电流从正接线柱流入、负接线柱流出。首先观察电压表接线柱的连接位置，判断其并联的电路部分；再根据目标测量对象（灯$\mathrm{L}_1$），调整接线使电压表并联在$\mathrm{L}_1$两端，同时保证正负接线柱正确。
【解析】
1. 判断电压表测量对象：
由图可知，电压表的负接线柱接电源负极，正接线柱（3接线柱）通过导线3连接到$\mathrm{L}_2$的d端，而电源正极经开关与d端连通，因此电压表并联在电源两端；又因为$\mathrm{L}_1$和$\mathrm{L}_2$串联，电源电压等于$\mathrm{L}_1$和$\mathrm{L}_2$的总电压，所以电压表测量的是$\mathrm{L}_1$和$\mathrm{L}_2$（或电源）两端的电压。
2. 改线使电压表测$\mathrm{L}_1$两端电压：
要测量$\mathrm{L}_1$两端电压，需让电压表并联在$\mathrm{L}_1$的a、b两端，且正负接线柱正确：$\mathrm{L}_1$的a端接电源负极，b端靠近电源正极。当前导线3的右端接在d端，只需将导线3的右端改接到b接线柱，此时电压表正接线柱接b（靠近电源正极），负接线柱接a（靠近电源负极），符合电压表使用规则，即可测量$\mathrm{L}_1$两端电压。
【答案】
L₁和L₂(或电源) 3 b
【知识点】
电压表的使用、串联电路电压
【点评】
本题考查电压表的使用，核心是判断电压表的并联对象，改线时需注意正负接线柱不能接反，属于基础电路题，需掌握电压表的正确连接方法。
【难度系数】
0.5
