【分析】首先明确电路结构：灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表$\mathrm{V}$测量电源电压（即并联电路两端电压），电流表$\mathrm{A}$测量通过$\mathrm{L}_2$的电流。题目要求“一盏灯熄灭，电流表和电压表示数都不变”，需结合并联电路“各支路独立工作、互不影响”的特点，逐一分析各选项故障对电路的影响。
【解析】
1. 确定电路连接：$\mathrm{L}_1$、$\mathrm{L}_2$并联，电压表测电源电压，电流表测$\mathrm{L}_2$支路电流。
2. 分析选项：
A. 若$\mathrm{L}_2$断路：电流表所在支路断开，电流表无示数，不符合“电流表示数不变”的条件，排除；
B. 若$\mathrm{L}_1$断路：$\mathrm{L}_1$所在支路断开，$\mathrm{L}_1$熄灭；由于并联电路各支路独立，$\mathrm{L}_2$支路的电压、电阻均不变，因此通过$\mathrm{L}_2$的电流不变，电流表示数不变；电压表仍测电源电压，示数不变，符合题意；
C. 若$\mathrm{L}_2$短路：电源被短路，两灯均不发光，电流表、电压表均无示数，不符合，排除；
D. 若$\mathrm{L}_1$短路：电源被短路，两灯均不发光，电流表、电压表均无示数，不符合，排除。
综上，故障为$\mathrm{L}_1$断路，对应选项B。
【答案】B
【知识点】并联电路特点、电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障分析，核心是理解并联电路各支路独立工作的特性，需明确电表的测量对象，通过逐一排查故障现象得出结论，是电路故障分析的典型题型。
【难度系数】0.5

【分析】
首先明确电路中$\mathrm{L}_1$与$\mathrm{L}_2$串联，开关S接不同位置时，电压表测量的对象不同：当S接a时，电压表并联在电源两端，测电源电压；当S接b时，电压表并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$的电压。结合串联电路电压规律，可计算各用电器的电压，进而判断选项正误。
【解析】
1. 当开关S接到a时，电压表测电源电压，因此电源电压（即$\mathrm{L}_1$和$\mathrm{L}_2$的总电压）为9V，故选项A、D正确；
2. 当开关S接到b时，电压表测$\mathrm{L}_2$两端的电压，因此$\mathrm{L}_2$两端的电压$U_2=4\ \mathrm{V}$，选项C正确；
3. 根据串联电路电压规律：总电压等于各部分电压之和，可得$\mathrm{L}_1$两端的电压$U_1=U - U_2=9\ \mathrm{V} - 4\ \mathrm{V}=5\ \mathrm{V}$，因此选项B中“灯$\mathrm{L}_1$两端的电压为4 V”的说法错误。
综上，不正确的说法是B选项。
【答案】
B
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路的电压特点及电压表测量对象的判断，属于电学基础题，需准确分析电压表的测量范围，结合串联电压规律解题。
【难度系数】
0.6

【分析】
本题考查电流、电压的单位换算，解题关键是牢记各单位间的进率：电流单位中，1A=10³mA=10⁶μA；电压单位中，1kV=10³V=10⁶mV。换算时，小单位换大单位除以进率，大单位换小单位乘以进率，逐步计算即可。
【解析】
(1) 电流单位换算：
① 500μA换算为mA：因为1mA=1000μA，所以500μA = 500×10⁻³ mA = 0.5 mA；
② 500μA换算为A：因为1A=10⁶μA，所以500μA = 500×10⁻⁶ A = 5×10⁻⁴ A；
(2) 电压单位换算：
① 11kV换算为V：因为1kV=10³V，所以11kV = 11×10³ V = 1.1×10⁴ V；
② 11kV换算为mV：因为1kV=10⁶mV，所以11kV = 11×10⁶ mV = 1.1×10⁷ mV；
【答案】
(1) 0.5；5×10⁻⁴ (2) 1.1×10⁴；1.1×10⁷
【知识点】
电流单位换算，电压单位换算，单位换算
【点评】
本题是电学基础的单位换算题，核心是掌握电流、电压常用单位的进率，属于简单的识记类题目，只要牢记进率就能正确解答，是学习电学的必备基础。
【难度系数】
0.8

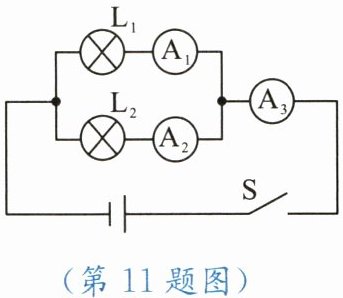

【分析】首先观察电路图，确定L₁与L₂为并联连接。电流表A₁与L₁串联，测量L₁支路的电流I₁；电流表A₂与L₂串联，测量L₂支路的电流I₂；电流表A₃接在干路，测量电路的总电流I₃。根据并联电路的电流规律：干路电流等于各支路电流之和，可得出三个电流的关系，再代入已知数值计算I₂的大小。
【解析】由电路图可知，两灯泡并联，电流表A₁测L₁支路电流，A₂测L₂支路电流，A₃测干路电流。根据并联电路的电流特点：干路电流等于各支路电流之和，因此I₃ = I₁ + I₂。已知I₁=0.4A，I₃=0.6A，代入公式得I₂ = I₃ - I₁ = 0.6A - 0.4A = 0.2A。
【答案】I₃=I₁+I₂；0.2
【知识点】并联电路的电流规律、电流表的测量对象
【点评】本题考查并联电路电流规律的应用，核心是判断各电流表对应的测量支路，属于初中物理的基础题型，难度较低。
【难度系数】0.6

【分析】

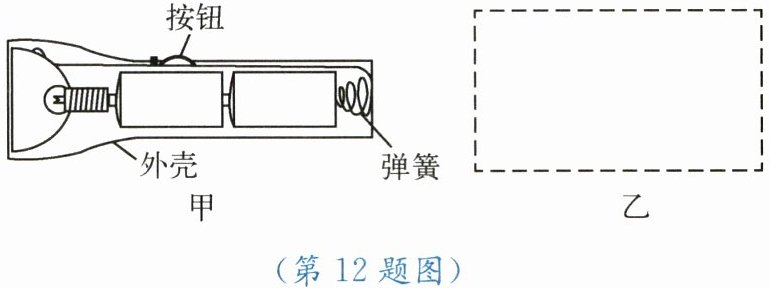

要解答本题，需先明确电路的基本组成及各元件的功能：电路包含电源、开关、用电器、导线四个核心部分，各部分作用不同。按钮可控制电路的通断，对应开关的功能；干电池是提供电能的装置，属于电源；灯泡工作时消耗电能，属于用电器。绘制电路图时，需用标准电路元件符号，将电源、开关、用电器依次连接成闭合回路。
【解析】
1. 按钮：能够控制电路的接通与断开，在电路中相当于开关；
2. 两节干电池：作为电路的电源，作用是为整个电路提供电能（即电源供电）；
3. 灯泡：工作时将电能转化为光能和内能，消耗电能，相当于电路中的用电器；
4. 电路图绘制：用电源符号（两节干电池串联）、开关符号、灯泡符号，用导线将它们依次连接，形成完整的闭合电路即可。
【答案】
开关；电源供电；用电器；电路图略
【知识点】
电路的组成；电路元件的作用
【点评】
本题考查电学基础内容，围绕电路的基本组成及各元件的作用展开，是学习电路知识的入门题目，需准确掌握各元件的功能。
【难度系数】
0.4

【分析】

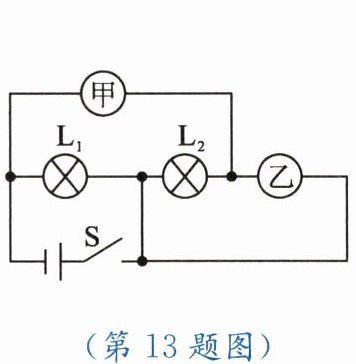

要判断甲、乙处的电表类型，需明确电流表相当于导线（串联在电路中）、电压表相当于开路（并联在电路中）。要使两灯泡均正常发光，电路需为通路且两灯都有电流通过，应让L₁和L₂并联。若甲为电流表，可使L₂的右端与电源正极连通，让L₂获得电流；若乙为电流表，会直接连通电源两极造成短路，因此乙必须是电压表，相当于开路，避免短路，同时保证两灯并联工作。
【解析】
1. 电流表的使用规则是串联在电路中，相当于导线；电压表的使用规则是并联在电路中，相当于开路。
2. 要让两灯都正常发光，需形成并联电路：L₁左端接电源正极，右端经开关接电源负极，已形成通路；L₂要正常工作，其右端需接电源正极，因此甲处应为电流表（导线），使L₂右端与电源正极连通。
3. 若乙处为电流表，会直接连接电源正极和负极，造成电源短路，损坏电路，因此乙处必须为电压表，相当于开路，不会短路，同时保证电路正常，两灯均发光。
综上，乙处的电表是电压表。
【答案】
乙
【知识点】
电流表与电压表的使用、并联电路
【点评】
本题考查电流表和电压表的使用规则，需结合电路通路、短路的特点分析，明确电表在电路中的作用是解题关键，属于基础电路分析题。
【难度系数】
0.5

【分析】
首先，闭合开关后灯泡都不亮、电流表示数为零，说明电路中无电流，属于断路故障（若为短路，电路会有电流，至少一个灯泡发光、电流表有示数，可排除短路）。使用电压表检测断路故障时，电压表并联在被测部分两端，若电压表有示数（等于电源电压），说明电压表两个接线柱能连通到电源两极；若示数为零，则说明无法连通电源两极，据此可判断断路位置。
【解析】
1. 判断故障类型：闭合开关S，灯泡L₁、L₂均不亮，电流表示数为零，说明电路中无电流，因此电路存在断路故障。
2. 检测断路位置：
检测b、c间电压为零，说明电压表无法连通电源两极，即b到电源负极或c到电源正极之间存在断路；
检测a、b间电压为3V（等于电源电压），说明a连通电源正极，b连通电源负极；
检测a、c间电压为3V，说明a连通电源正极，c连通电源负极；
结合以上，a到电源正极、c到电源负极均连通，b、c间电压为零说明L₂是通路，因此断路位置在a、b之间，即L₁断路。
【答案】
断路；$\mathrm{L}_1$断路
【知识点】
电路故障（断路）、电压表的使用
【点评】
本题考查电路故障的判断，利用电压表检测断路故障是核心，需掌握电压表有示数时的电路连通逻辑，属于基础电路分析题。
【难度系数】
0.5

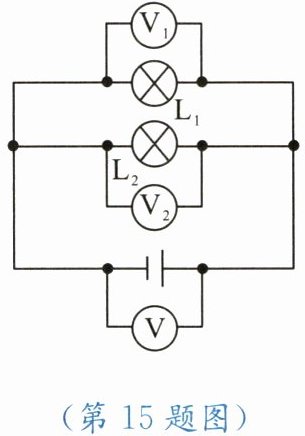

【分析】首先判断电路连接方式：观察电路图，电流从电源流出后分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，再汇合回到电源，因此$\mathrm{L}_1$与$\mathrm{L}_2$是并联关系。接着确定各电压表的测量对象：电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$的电压；电压表$\mathrm{V}$并联在电源两端，测电源电压。最后根据并联电路的电压规律分析示数关系。
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测$\mathrm{L}_2$两端电压，$\mathrm{V}$测电源电压。根据并联电路的电压特点：并联电路中各支路两端的电压相等，且等于电源电压，因此$\mathrm{V}_1$的示数等于$\mathrm{V}_2$的示数，即等于6V；$\mathrm{V}$的示数等于电源电压，也等于6V。
【答案】等于；等于
【知识点】并联电路电压规律；电压表的使用
【点评】本题考查并联电路的电压规律，核心是正确判断电路连接方式和电压表的测量对象，属于基础应用类题目。
【难度系数】0.7
