一、如何使电流连续变化
1. 改变电流大小有两种方法，分别是改变电池节数(改变电压)和改变电阻，而我们要设计调光灯电路，通常采用的方法是改变接入导体的电阻。为什么不用改变电池节数来调节灯的亮度呢？
2. 要想改变导体的电阻，可以通过改变导体的材料、横截面积、长度等因素来实现，你觉得最方便的方法是哪一种呢？

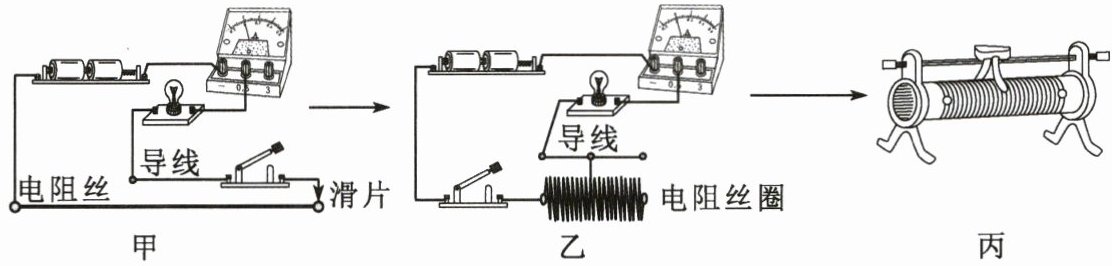

3. 如图甲所示，若滑片向左滑动，导体的电阻
（选填“变大”或“变小”），电流
（选填“变大”或“变小”），电灯
（选填“变亮”或“变暗”）。但存在滑片移动距离过长、占用空间过大的缺点，应该如何改进呢？请认真体会下面几幅图之间的转化过程。
二、学习使用滑动变阻器
1. 观察滑动变阻器，并对照教科书图14-9了解它的各部分名称，在下面虚线框内画出滑动变阻器的结构示意图和电路符号。
2. 我们注意到滑动变阻器的电阻丝表面涂有黑色的绝缘漆，那滑片在滑动的过程中如何能保证与电阻丝接触良好呢？（提示：请注意观察与滑片接触的电阻丝的表面）

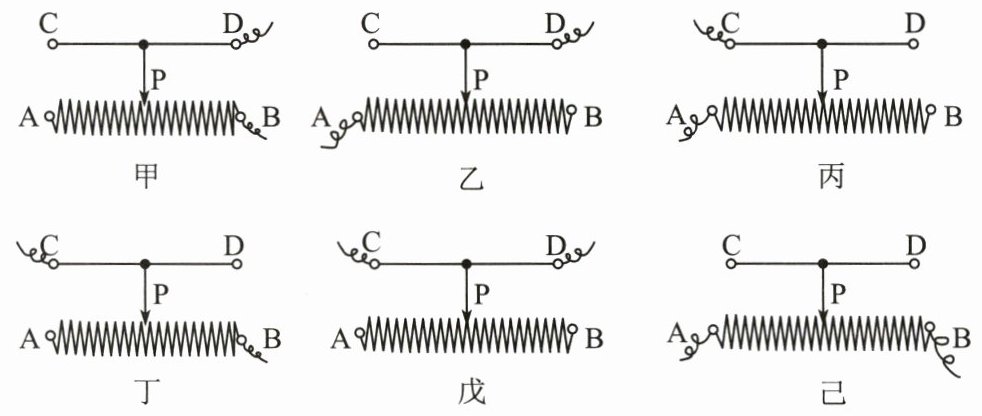

3. 滑动变阻器共有四个接线柱，在连接电路时一般只需要接入其中两个就可以了，总共可以有几种接法呢？
。
4. 以图甲接法为例，我们一起来分析这种接法能否起到改变电阻的作用。当把B、D两个接线柱接入电路，假设电流从B接线柱流入，从D接线柱流出，电流流过滑动变阻器的部分见图中粗灰线部分，接入电路的电阻丝为BP段。若滑片向右移动，则接入电路的电阻丝长度
（选填“变长”或“变短”），电阻
（选填“变大”或“变小”，下同），电流
。
5. 请依照上面的分析方法去分析其余各图，把电流流过的滑动变阻器的部分用红笔描出来，看看哪些接法能改变电阻，哪些接法不能改变电阻。
能改变电阻的接法有
（填序号）。
不能改变电阻的接法有
（填序号）。
请试着总结滑动变阻器的正确接法：
。若改变电流方向，则滑动变阻器改变电阻的作用是否发生改变？
6. 在滑动变阻器的滑片上方有一个铭牌，标出了该滑动变阻器的一些基本参数，请试着解释这些参数的含义：“10 Ω”表示
，“2 A”表示
。
7. 请利用以前学过的知识试着解释，为什么在接通电路之前，应将滑动变阻器的滑片移到使滑动变阻器接入电路的阻值最大处：
。
8. 把滑动变阻器接入电路时，应与其他用电器并联还是串联呢？为什么？请说出你的理由。
解析：
【分析】
本题围绕“电流连续变化的方法”和“滑动变阻器的相关知识”展开，解题思路如下：
1. 对于第一部分问题，需明确：改变电流的两种方法（改变电压、改变电阻）中，改变电池节数是阶跃式变化，无法连续调节，因此调光灯采用改变电阻的方法；改变电阻的三种方式（材料、横截面积、长度）中，改变接入导体的长度最方便；结合欧姆定律分析滑动变阻器滑片移动时电阻、电流、灯泡亮度的变化，同时理解其结构改进的原因。
2. 对于第二部分滑动变阻器问题，需掌握：滑动变阻器的结构与电路符号；滑片与电阻丝接触的原理；四个接线柱的接法数量；正确接法（一上一下）；接入电阻丝长度的判断；电流方向对电阻调节的影响；铭牌参数的含义；使用前滑片移到最大阻值处的作用；接入方式（串联）的理由，这些均为初中电学的基础知识点。
【解析】
一、如何使电流连续变化
1. 改变电池节数只能让电压发生阶跃式跳变，无法实现电流、灯亮度的连续平滑调节，且操作繁琐、调节精度差，因此调光灯通常不采用该方法。
2. 改变导体电阻的方法有改变材料、横截面积、长度，其中最方便的是改变导体接入电路的长度。
3. 滑片向左滑动时，接入电路的电阻丝长度变短，电阻变小；根据欧姆定律$I=\frac{U}{R}$，电路中电流变大，电灯变亮；改进方法：将电阻丝紧密绕制成电阻丝线圈，缠绕在绝缘瓷筒上，大幅缩短滑片的移动行程，减小装置占用的空间。
二、学习使用滑动变阻器
1. 结构示意图：绘制下方绝缘瓷筒，瓷筒上缠绕电阻丝，电阻丝两端标注接线柱A、B；上方水平金属杆，两端标注接线柱C、D；金属杆上有可滑动的滑片P，滑片下端与电阻丝接触。电路符号：标准滑动变阻器符号，下方为电阻丝折线，上方金属杆处标注滑片。
2. 与滑片接触的那部分电阻丝表面的绝缘漆已被刮除，滑片可直接与电阻丝的金属部分接触，保证导电接触良好。
3. 滑动变阻器四个接线柱，接入两个接线柱的接法共6种。
4. 当B、D接线柱接入电路，电流从B流入、D流出，接入电阻丝为BP段；滑片向右移动时，BP段长度变短，电阻变小；根据欧姆定律，电路中电流变大。
5. 能改变电阻的接法有：甲、乙、丙、丁；不能改变电阻的接法有：戊、己；滑动变阻器的正确接法：“一上一下”选择两个接线柱接入电路；改变电流方向，滑动变阻器改变电阻的作用不会发生改变。
6. “10Ω”表示滑动变阻器接入电路的最大阻值为10Ω；“2A”表示滑动变阻器允许通过的最大电流为2A。
7. 接通电路前，将滑动变阻器滑片移到接入阻值最大处，此时电路总电阻最大，初始电流最小，可避免接通瞬间电流过大损坏电路元件，起到保护电路的作用。
8. 滑动变阻器应与其他用电器串联。理由：若并联接入，滑动变阻器与用电器两端电压始终相等，无法改变通过用电器的电流，不能实现调节作用；只有串联时，滑动变阻器才能通过改变自身接入电阻，改变电路总电阻，进而改变电路电流，实现对用电器工作状态的调节。
【答案】
一、如何使电流连续变化
1. 改变电池节数只能让电压发生阶跃式的跳变，无法实现电流、灯亮度的连续平滑调节，且操作繁琐，调节精度差，因此调光灯通常不采用该方法。
2. 最方便的方法是改变导体接入电路的长度。
3. 变小；变大；变亮
改进方法：将电阻丝紧密绕制成电阻丝线圈，缠绕在绝缘瓷筒上，大幅缩短滑片的移动行程，减小装置占用的空间。
二、学习使用滑动变阻器
1. 结构示意图：绘制出下方瓷筒上缠绕电阻丝，电阻丝两端标注接线柱A、B，上方水平金属杆两端标注接线柱C、D，金属杆上有可滑动的滑片P，滑片下端与电阻丝接触的结构。电路符号：绘制标准滑动变阻器电路符号，即下方为电阻丝折线，上方金属杆上标注滑片的通用电路符号。
2. 与滑片接触的那部分电阻丝表面的绝缘漆已经被刮除，滑片可以直接与电阻丝的金属部分接触，保证导电接触良好。
3. 6种
4. 变短；变小；变大
5. 能改变电阻的接法有：甲、乙、丙、丁；不能改变电阻的接法有：戊、己；滑动变阻器的正确接法：“一上一下”选择两个接线柱接入电路；若改变电流方向，则滑动变阻器改变电阻的作用不会发生改变。
6. 滑动变阻器接入电路的最大阻值为10Ω；滑动变阻器允许通过的最大电流为2A
7. 此时电路总电阻最大，初始电流最小，可以避免接通电路瞬间电流过大，损坏电路元件，起到保护电路的作用。
8. 滑动变阻器应与其他用电器串联。理由：若并联接入，滑动变阻器与用电器两端电压始终相等，无法改变通过用电器的电流，不能实现调节作用；只有串联时，滑动变阻器才能通过改变自身接入的电阻大小，改变电路总电阻，从而改变电路中的电流，实现对用电器工作状态的调节。
【知识点】
滑动变阻器的原理；滑动变阻器的使用；电路的调节
【点评】
本题围绕初中电学核心知识点——滑动变阻器展开，从电流连续调节的实际需求引入，逐步讲解滑动变阻器的结构、接法、参数含义及使用规则，注重理论与实际应用的结合，是夯实电学基础的典型题目，要求学生理解滑动变阻器的工作原理，掌握其正确使用方法。
【难度系数】
0.6
